面對淨零與能源成本壓力，校園亟需以資料驅動方式強化用能治理。本案例以輔仁大學新理工學院實驗大樓為範例，說明如何在配電盤空間受限與跨樓層拉線不便前提下，以 M50EXWTU＋WL40 920MHz 無線＋DL30 架構完成分回路監測、需量管控與碳足跡盤查，並預留與 GIS 能源地圖、ESG 平台之資料串接路徑。
本案之所以選擇 MG 架構，即是上述五指標的綜合最佳解；底下以訪談與實測細節佐證。
當初導入 MG 系統的動機為何？目標最在意哪些成效？
新理工大樓用電規模大，我們希望即時、精確掌握回路用電並讓碳排透明，同時也符合校內推動永續與綠建築的方針。盤內空間有限，因此特別看重小型化、可快速擴充與免大規模佈線的方案。
配電盤條件與產品選型關鍵？

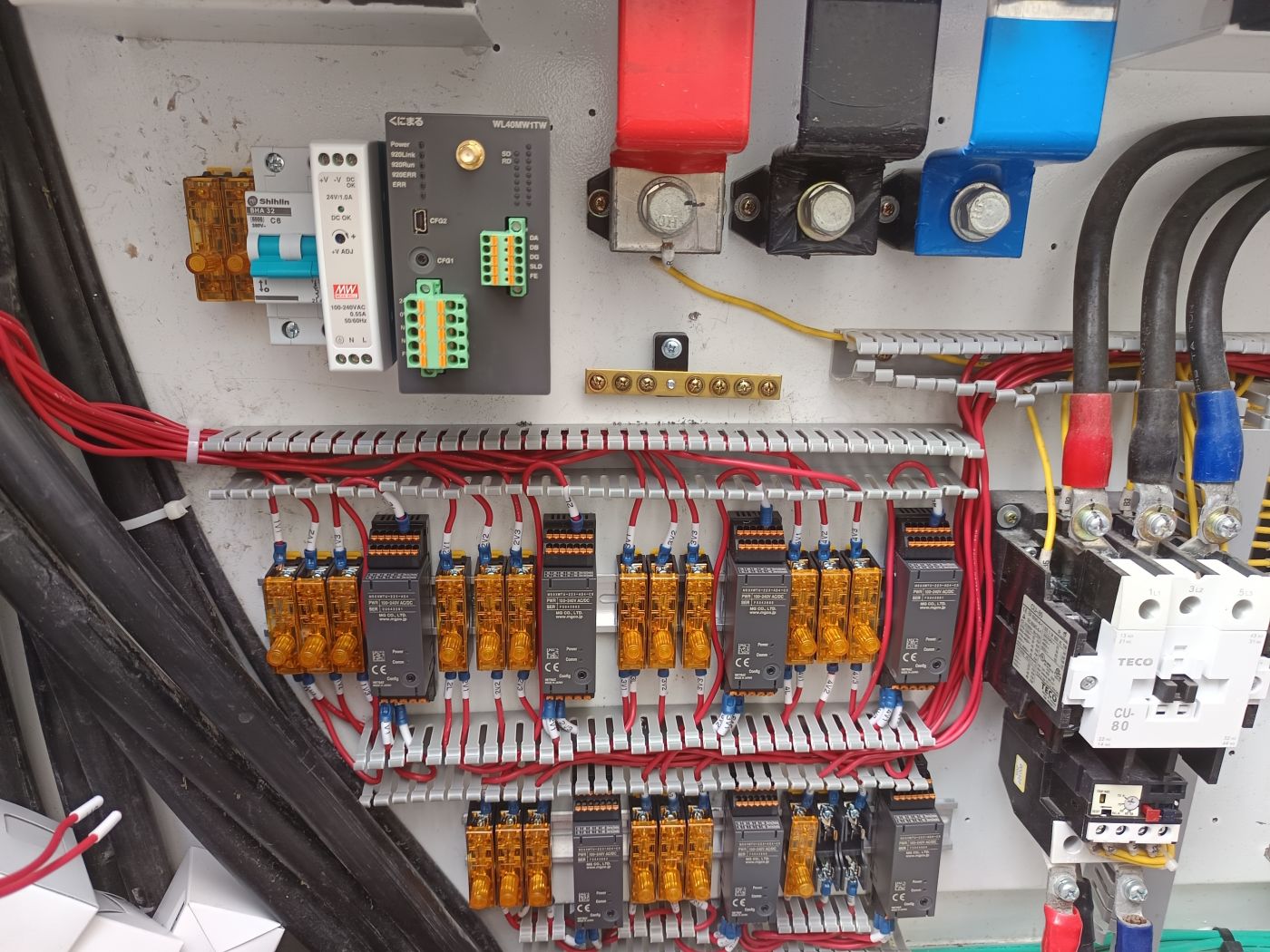

我們以M50EXWTU在各盤做分回路監測，搭配夾式 CT，多數情境下可不中斷量測迴路就安裝
。各樓層距離遠，改採WL40 920MHz 多跳無線匯流至機房DL30，幾乎免拉訊號線，縮短工期並降低風險。
校級資料應用與後續擴充願景？
我們正規劃GIS 能源地圖，將建築能耗與碳足跡視覺化呈現，作為盤查、節能熱區辨識與永續教育素材。MG 方案提供穩定的回路級數據
與表/匯出能力，利於跨系統整合與校級擴充。
M50EXWTU W25 × H97 × D41 mm 的外形利於既有盤內緊湊安裝；搭配夾式 CT，可在多數情境下不開線施工完成回路量測。
WL40 以穿透性佳的 920MHz 頻段進行多跳傳輸，跨樓層/遠距離免大量佈線；Modbus RTU 訊號以無線回傳至機房資料樞紐。
DL30 提供 Web 畫面、CSV/Email 報表與 API/FTP 匯出，日/月/年報可自動化寄送；異常時支援事件通知，供維運人員即時應對。
| 模組 | 定位 | 安裝優勢 | 通訊/擴充 | 資料輸出 |
| M50EXWTU | 分回路量測（單/三相，多迴路） | W25×H97×D41mm，小型化；夾式 CT 多數情境下不中斷安裝 | Modbus RTU；回路擴充彈性高 | 支援 CO₂ 換算（以 kWh 轉換） |
| WL40（主/子機） | 920MHz 多跳無線匯流 | 穿透性強、跨樓層免佈線 | 多跳拓撲、可視範圍長距離 | 透明傳輸 Modbus RTU 至機房 |
| DL30 | 資料樞紐與邊緣平台 | 內建 Web 視圖與日/月/年報 | Modbus/TCP、API/FTP/CSV | Email 報表、事件告警、CSV 匯出 |
讀者重點：此表對應「我該買哪個模組才不會錯？」的搜尋意圖——直接回答安裝、擴充、資料三大關鍵。
技術顧問補充：
現場層：M50EXWTU 分回路量測（電壓、電流、功率、電度）。
傳輸層：就近以 Modbus RTU 匯流；跨樓層以 WL40 920MHz 多跳無線回傳。
邊緣層：DL30 作為資料樞紐，Web 監看與報表匯出。
平台層：以 kg-CO₂/kWh 係數轉換，輸出月/年碳排報表，匯入 GIS/ESG。
技術顧問補充：
需量管理、分項基準線、異常追溯、報表自動化。尖峰前 15–30 分鐘依趨勢預估可能超約，啟動排程行動並佐證成效。
技術顧問補充：
多跳拓撲規劃、天線位置外移、白名單/通道管理與網段隔離。
技術顧問補充：
本地緩存與補傳、命名規範（建築-樓層-盤別-回路）、角色權限與稽核軌跡。
技術顧問補充：
Modbus/TCP 與 Web API (JSON)，檔案交換（CSV/JSON/FTP），GIS/ESG 直接取用。
技術顧問補充（三階段）：
試點深化 → 跨棟複製（高耗能、舊機電優先）→ 校級儀表板。
技術顧問補充（範本）：
尖峰需量下降比、超約次數、報表工時節省、回收期（總投資 / 年度淨效益）。
技術顧問補充：
開放匿名化回路集做負載預測/異常偵測課程；專題競賽與 USR 儀表板。
技術顧問補充（快答）：
舊盤空間不足 → M50EXWTU 小型化；無法佈線 → WL40 無線；資料遺失疑慮 → DL 系列本地緩存＋補傳。
