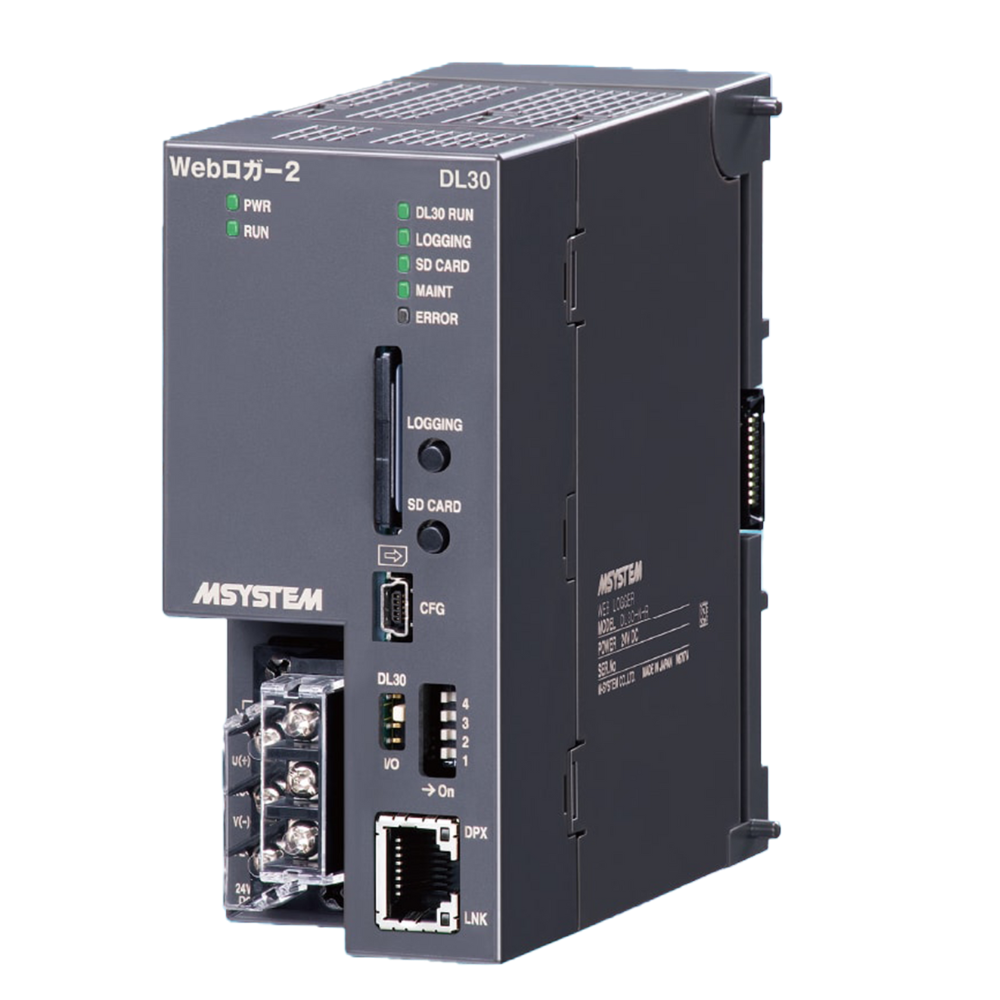

DL30-G 網路資料記錄器：從現場訊號到 Web 遠端監控
簡單來說，DL30-G 是一台安裝在現場的工業資料記錄器：它把 PLC、遠端 I/O、電表與感測器資料集中記錄，轉成瀏覽器可查看的即時畫面、趨勢、事件與報表，並可在異常時寄送電子郵件通知。
DL30-G 能解決哪些工業資料收集問題？
許多工廠雖然已經有電表、PLC、溫度計、壓力傳送器或流量計，資料卻分散在不同設備內。若仍依賴人員巡檢抄表，不只耗時，也很難回看異常發生前後的變化。另一種做法是建置完整 SCADA 或自行開發資料庫與監控程式，但當測點不多、需要快速導入，或現場希望獨立運作時，成本與維護工作可能超過實際需求。
MG DL30-G 的角色位在現場設備與上層管理之間。它可從 R30 系列 I/O、Modbus/TCP 裝置或 Mitsubishi MELSEC PLC 取得資料，在現場執行記錄、運算、警報、排程與報表，再透過 Web 畫面提供遠端查看。對廠務、設備商、系統整合商與能源管理人員而言，可以先從明確的量測點開始，不必一開始就建置大型監控平台。

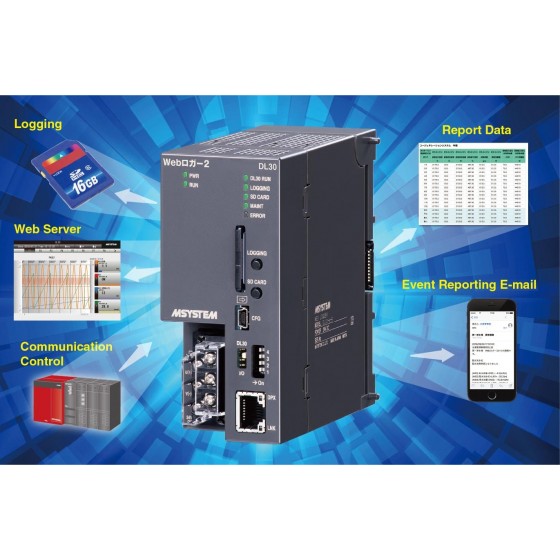

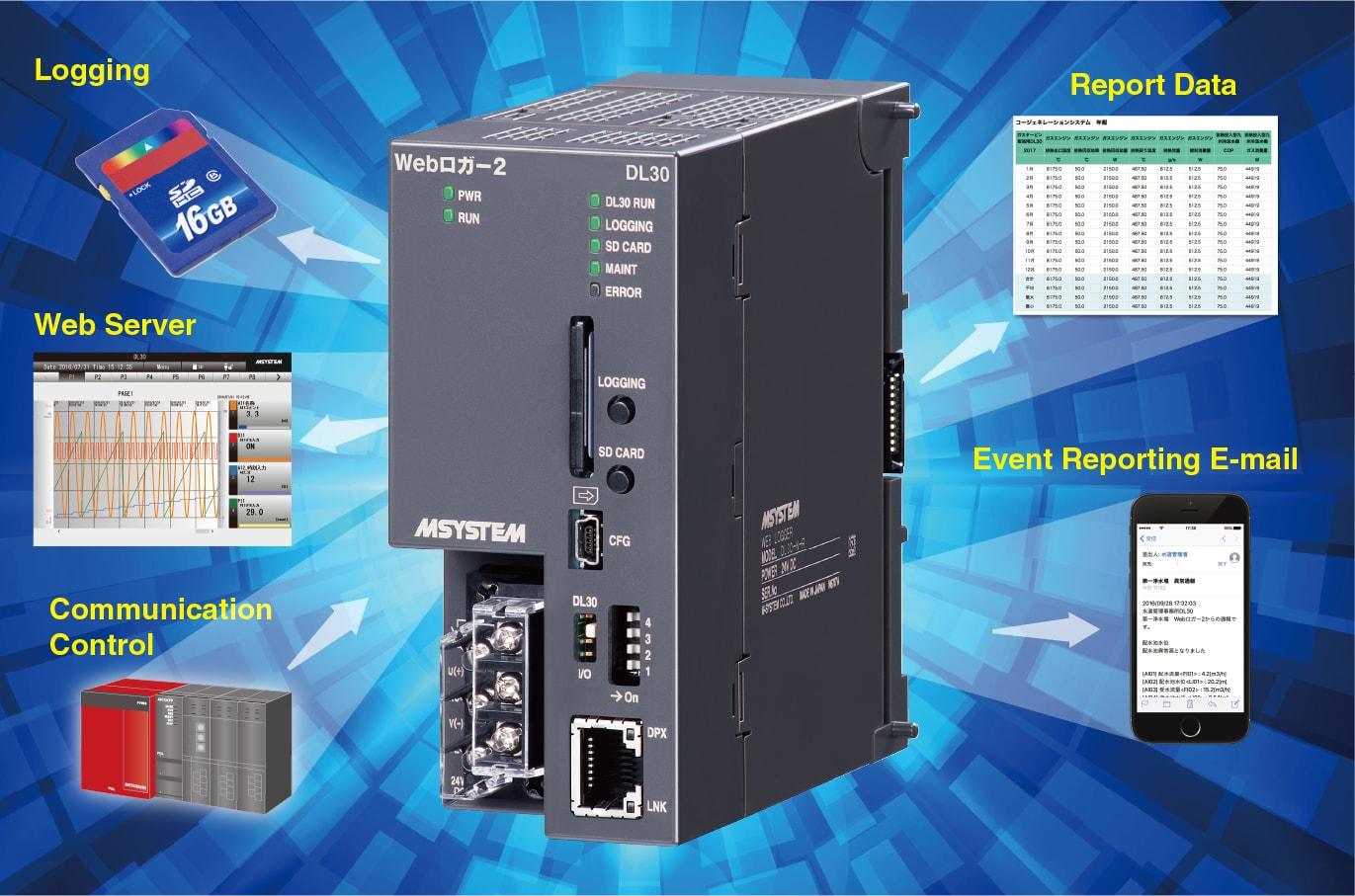

DL30-G 的七項核心功能
1. 資料記錄與 CSV 匯出
可記錄量測值、事件、系統與通訊資訊，記錄資料可從內部記憶體轉存至 SD 卡，並以 CSV 格式供後續整理與分析。字元編碼可選 Shift-JIS 或 UTF-8。
2. 日報、月報與年報
可針對最多 128 個指定通道建立日報、月報及年報，讓人員不必每天手動彙整固定格式的現場數據。
3. Web 遠端監控
內建 Web Server，可透過瀏覽器查看即時資料、歷史趨勢、事件、報表、下載與排程畫面，也能製作使用者自訂圖形畫面。
4. 電子郵件警報
量測值超限、接點狀態改變、設備啟停或指定時間到達時，可依設定寄送電子郵件；最多可設定 64 個寄送目的地，並支援 SMTP over SSL。
5. 排程控制
可依每週排程控制指定數位輸出或數位運算暫存器，適合空調、照明或其他設備的時段管理；控制應由具備相關知識的人員完成設計與測試。
6. 通訊與系統整合
支援 Modbus/TCP 主站／從站、SLMP Client、HTTPS、SMTP、FTP／FTPS 與 SNTP，可連接遠端 I/O、PLC、SCADA 或伺服器。
7. 製程運轉監視
可用安燈畫面顯示設備或產線狀態，並透過甘特圖查看運轉歷程，協助辨識停機、待料、換線或異常狀態的時間分布。

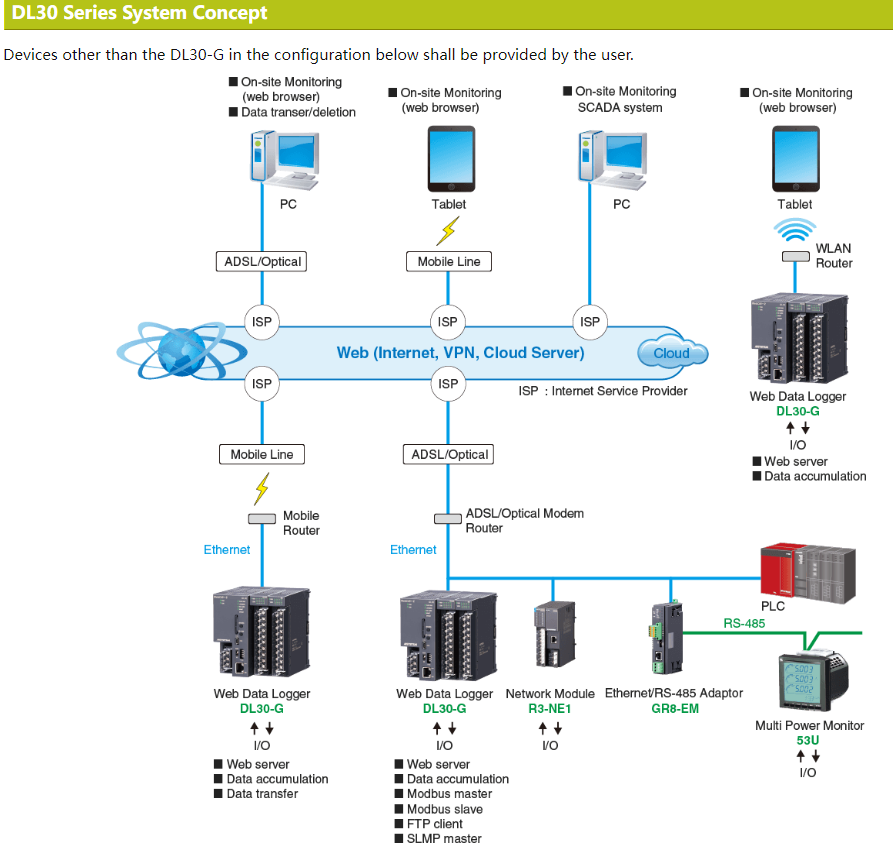

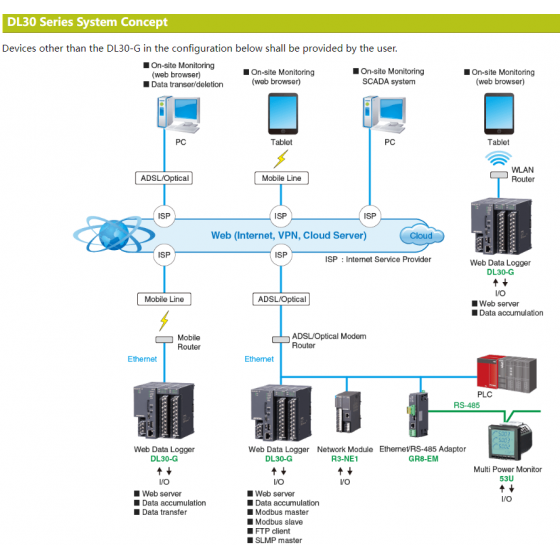

DL30-G 如何搭配 M50 建立電力監控系統？
DL30-G 本身負責資料整合、記錄與 Web 顯示；真正量測電壓、電流、功率、電能、功率因數、高調波與 CO₂ 排放量換算值的設備，則可由 M50EXWTU 或 M50XWTU 多功能電力轉換器擔任。兩者分工後，現場用電資訊才會從單一讀值變成可追蹤、可比較的歷史資料。
- 現場量測
M50EXWTU／M50XWTU 搭配夾式 CT 量測各回路用電。 - 通訊整合
以 Modbus RTU 傳送資料，並可透過 GR8-EM 轉為 Modbus/TCP。 - 集中記錄
DL30-G 收集資料、建立趨勢、事件與日／月／年報表。 - 遠端應用
由瀏覽器或 SCADA 查看資料，異常時依設定寄送通知。
| 設備 | 系統角色 | 適合的需求 |
|---|---|---|
| M50EXWTU | 具 OLED 顯示的多功能電力量測節點 | 需要現場顯示，並量測多回路電力、電能、高調波與 CO₂ 排放量換算值。 |
| M50XWTU | 超小型多功能電力量測節點 | 既有盤體空間有限，希望以 Modbus 建立分回路電力監測。 |
| GR8-EM | Modbus RTU／TCP 協定轉換 | 需要把 RS-485 Modbus RTU 電表或設備接入 Ethernet 與 DL30-G。 |
| DL30-G | 資料集中、記錄、報表、Web 顯示與警報 | 希望把分散的量測點轉為可遠端查看與追溯的資料。 |
| WL40EW2TW | 920 MHz 多跳式無線通訊 | 跨區域或既有廠房不易新增通訊線，希望降低布線工程量。 |
DL30-G 主要規格與整合能力
| 產品型號 | DL30-G（高功能型 Web Data Logger） |
|---|---|
| 電源 | 24 V DC，工作電壓範圍 ±10%，漣波 10% p-p 以下 |
| 本機 I/O 擴充 | 搭配 R30BS 安裝底座，最多連接 16 個 R30 系列 I/O 模組；I/O 模組總消耗電流上限 500 mA |
| 網路通訊 | 10BASE-T／100BASE-TX；TCP/IP、Modbus/TCP、SLMP、HTTP／HTTPS、SMTP、FTP／FTPS、SNTP |
| 通訊設備數 | Modbus/TCP 與 SLMP 合計最多 64 個節點 |
| 最大 I/O 點數 | AI 128 點、DI 256 點、PI 128 點、AO 64 點、DO 128 點 |
| 記錄與報表 | 最多 128 通道；趨勢、記錄、事件及日報／月報／年報；SD 卡資料可存為 CSV |
| 電子郵件 | 最多 64 個寄送目的地、128 組事件通知文字，支援 SMTP over SSL |
| 使用環境 | 操作溫度 0～50°C；操作濕度 10～90%RH，無結露；避免腐蝕性氣體與大量粉塵 |
| 安裝與重量 | 搭配 R30BS 安裝底座；DL30-G 本體約 300 g |
| 符合項目 | CE（EMC Directive）、RoHS Directive |
DL30-G 適合哪些應用？
工廠設備與產線
記錄設備啟停、異常、產線狀態、溫度、壓力、流量或其他製程數據，透過安燈與甘特圖回看運轉歷程。
能源與電力監控
搭配多功能電表，記錄各盤、各產線或各設備的電力資料，建立日、月、年報與異常用電通知。
水處理與分散設施
集中查看泵浦、水位、流量、壓力與設備狀態，降低人員反覆往返各站點抄錄資料的負擔。
建築與公共設施
整合空調、照明、電力與環境訊號，配合排程與歷史紀錄，作為設備管理與節能分析的資料基礎。
選購 DL30-G 前，需要確認哪些資料？
資料記錄器的效益取決於前端訊號、通訊與後台需求是否被完整盤點。詢價或規劃前，建議先準備以下資訊：
- 要記錄什麼：電壓、電流、功率、溫度、壓力、流量、液位、接點、脈波或 PLC 暫存器。
- 量測點數與位置：單一盤體、同棟分散區域、跨棟廠房或遠端站點。
- 既有設備：PLC、Modbus 電表、R30／其他遠端 I/O、SCADA、網路交換器與路由器型號。
- 通訊方式：Ethernet、RS-485、Modbus RTU、Modbus/TCP、SLMP 或 920 MHz 無線。
- 記錄頻率與保存目的：秒、分、時資料，是否需要事件追溯、報表、CSV 或外部伺服器。
- 通知與控制：警報條件、收件人、排程控制、輸出接點與異常處理流程。
- 遠端存取環境：內網、VPN、固定 IP／動態 DNS、權限與資訊安全規範。
DL30 操作展示影片
原廠示範影片說明如何將 PLC 資料接入 DL30，進行資料記錄與遠端監控。觀看前可先整理現場 PLC、通訊協定與預計記錄的資料點，較容易對照實際導入方式。
DL30-G 網路資料記錄器常見問題
DL30-G 與一般資料記錄器有什麼不同？
查看 DL30-G 資料需要安裝專用軟體嗎？
DL30-G 可以直接連接 Modbus RTU 電表嗎？
DL30-G 可以和 M50EXWTU 或 M50XWTU 搭配嗎？
DL30-G 最多可以記錄多少資料？
DL30-G 可以直接從網際網路遠端查看嗎？
不確定 DL30-G、M50 與現場設備該怎麼組合？
提供量測項目、點數、PLC／電表型號、現場通訊與希望看到的報表或警報方式，成祥技控可協助評估 DL30-G、R30 I/O、M50 多功能電表、GR8-EM 與無線通訊的整合架構。
