介質與設備群組
確認可燃氣體或蒸氣的成分、濃度範圍與 MESG，核對 IIA、IIB、IIC 等設備群組及特殊不穩定介質。
Flame Arresters · Breather Valves · Tank Protection
阻火器讓氣體或液體維持流通，同時用於阻止火焰沿儲槽開口或管線繼續傳播；呼吸閥則在儲槽進出料與熱呼吸時釋放超壓或真空。兩者功能不同，必須依介質、燃燒型態、流量、壓降、壓力溫度及型式證書共同選型。
PROTEGO 阻火器的阻火單元由 FLAMEFILTER® 阻火盤、間隔網與外殼等部件構成。阻火盤以捲繞的平面與波紋金屬帶形成尺寸可控制的狹窄通道。當火焰進入通道時，熱量會快速傳遞至大面積金屬表面，使混合物冷卻到無法繼續維持燃燒的狀態，達到阻止火焰穿透的目的。
滅焰能力與壓力損失之間需要平衡：通道越窄、越長，散熱與滅焰能力通常越強，但也可能提高流阻；通道越寬、越短，壓降可能較低，卻必須確認是否仍符合目標介質與燃燒型態的型式試驗。正確選型不能只看外觀、口徑或「有沒有阻火芯」，還要核對實測流量曲線、允許使用範圍及產品證書。

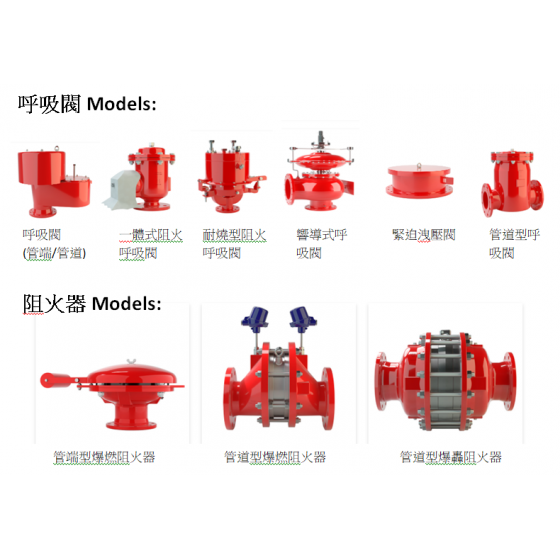

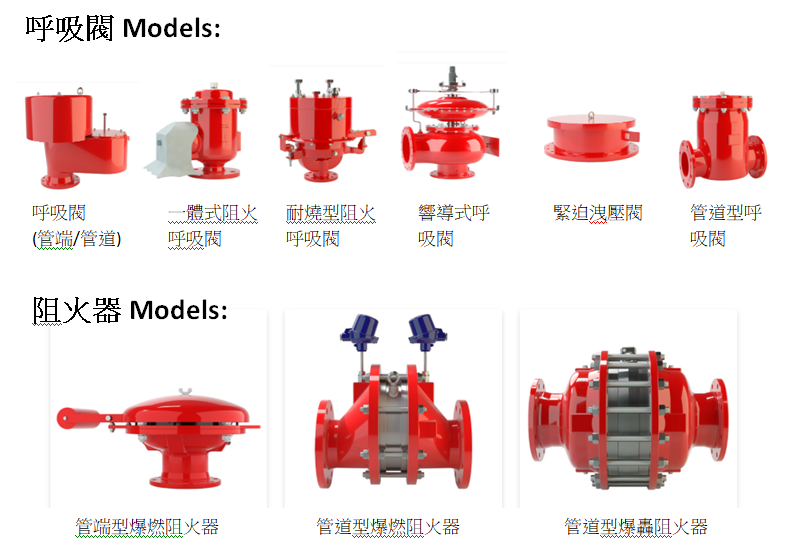

| 類型 | 典型安裝位置 | 主要防護情境 | 選型重點 |
|---|---|---|---|
| 管端型／末端型阻火器 | 儲槽或設備通氣管末端，直接與大氣相通 | 防止外部大氣爆燃火焰傳入受保護設備 | 介質設備群組、耐燃燒需求、天候防護、安裝方向與流量 |
| 管道爆燃型阻火器 | 密閉製程管線或氣相回收管線 | 阻止亞音速傳播的爆燃火焰 | 點火源距離、L/D、彎頭與障礙物、壓力溫度及產品核准限制 |
| 管道爆轟型阻火器 | 可能形成爆轟的長管線、油氣回收或燃燒系統前端 | 阻止伴隨衝擊波的穩定或不穩定爆轟；能力依型號證書 | 爆轟型態、流向、設備群組、衝擊波負荷、壓降與雙向／單向需求 |
| 耐短時間／長時間穩定燃燒型 | 火焰可能穩定停留在阻火元件附近的位置 | 承受特定時間或持續的穩定燃燒 | 允許燃燒時間、溫度監測、緊急切斷或旁路邏輯，須依證書確認 |
| 設備整合型／液封型 | 泵、風機、分析設備、液封系統或專用製程設備 | 配合設備整體形成火焰傳播防護 | 整體系統測試、液位或製程控制、設備製造商條件與維護方式 |
若需求為雙向管道穩定爆轟防護，可進一步查看PROTEGO DA/SB 雙向管道穩定爆轟型阻火器；是否適用仍須以介質、壓力溫度、流量、配管與證書範圍核對。
阻火器屬於安全保護設備，口徑相同不代表阻火能力、壓降與允許工況相同。建議依下列八項資料逐步核對：
確認可燃氣體或蒸氣的成分、濃度範圍與 MESG，核對 IIA、IIB、IIC 等設備群組及特殊不穩定介質。
判斷是大氣爆燃、管道爆燃、穩定／不穩定爆轟，或有短時間、長時間穩定燃燒的可能。
提供點火源至阻火器距離、管徑、L/D、彎頭、閥件、縮徑、分支及流向，不能只給一段直管長度。
確認正常、啟停與異常狀態的壓力溫度範圍；超出標準測試條件時，需選擇具相應核准的設計。
依實際氣體性質、流量與系統容許壓降進行尺寸核對，並查看對應型號的實測流量壓降曲線。
評估腐蝕、聚合、結晶、冷凝、粉塵與黏性物質，確認本體、密封與阻火元件材質及清洗方式。
規劃拆卸空間、檢查週期、壓差或溫度監測、備品及維修旁路，避免阻火元件堵塞影響製程。

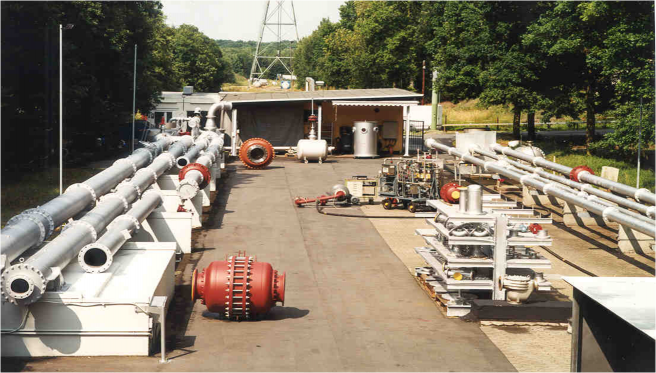

證書必須對應實際型號、設備群組、燃燒型態、壓力溫度及安裝限制，並核對業主採用的標準版本。

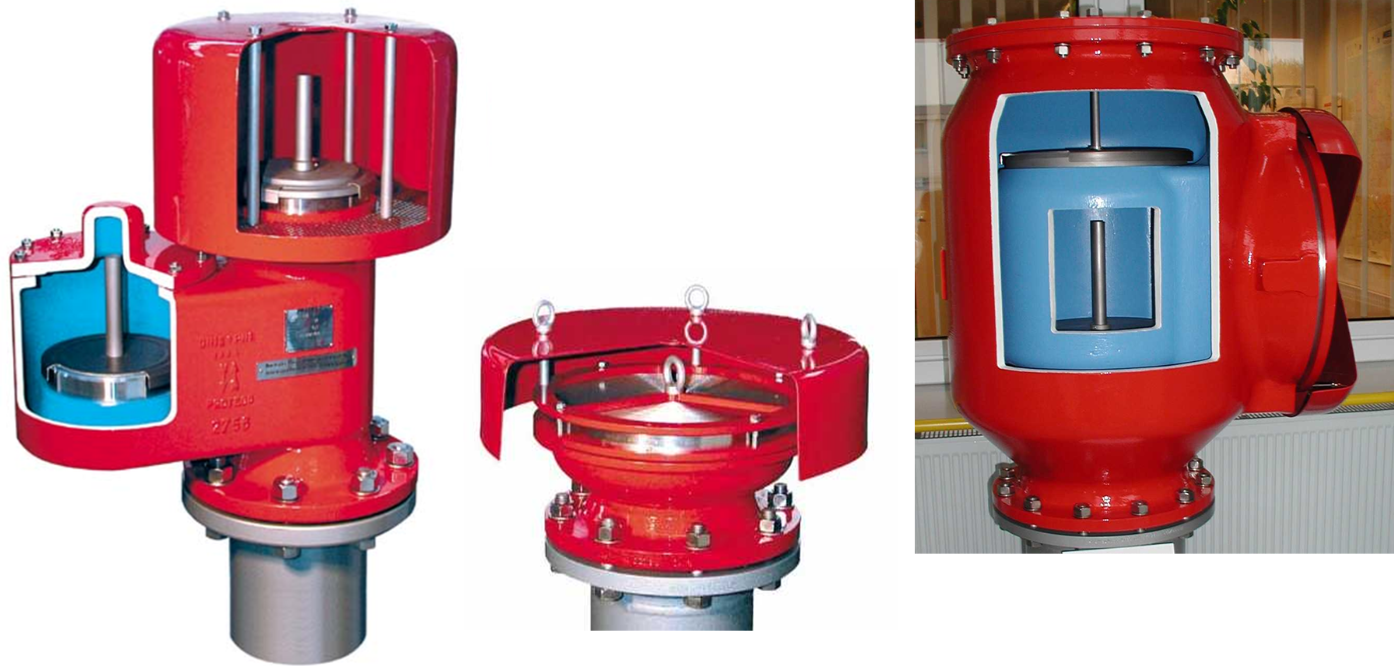

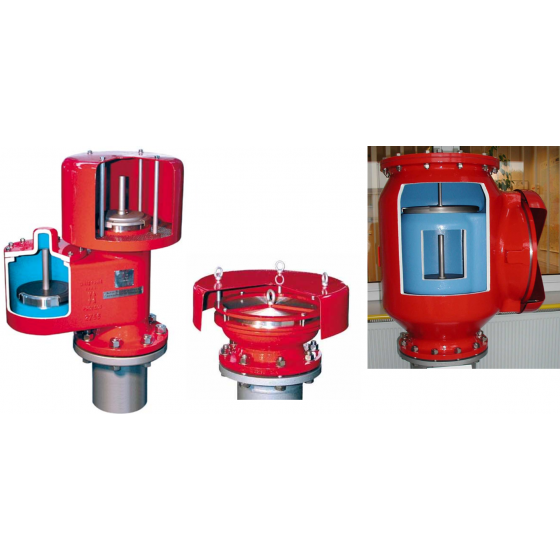

不一樣。呼吸閥也稱儲槽呼吸閥、壓力真空洩壓閥或 Pressure/Vacuum Relief Valve，主要功能是在儲槽進料、出料、蒸汽清掃、環境溫度變化或其他製程條件造成超壓或真空時，提供經計算的排氣與吸氣能力，避免壓力超出儲槽允許範圍。阻火器則用於阻止火焰傳播；若同一設備同時需要壓力真空控制與火焰傳播防護，應評估經整體測試的阻火呼吸閥或適當的組合配置。
同時處理儲槽超壓與真空，需依正常呼吸量、緊急排放量、設定壓力／真空及儲槽允許壓力選型。
分別處理壓力排放或真空吸入，可依製程與氮封系統的功能需求配置。
整合呼吸與阻火功能，必須核對整體設備的流量、壓降、燃燒型態、設備群組與證書，不能只把兩個零件串接視為等效。
部分 PROTEGO 全升程呼吸閥系列採用 10% 超壓技術，可在高於設定壓力 10% 的條件下達到額定全升程；實際能力、設定方式與排放曲線仍以選定型號資料為準。儲槽通氣量可依專案採用的 ISO 28300、API Std 2000 或其他適用規範計算。更多報價資料可參考如何選擇呼吸閥規格，特定產品可查看PROTEGO VD/TS 大氣防爆燃呼吸閥。
固定頂儲槽通氣、共用氣相總管、油氣回收管線、裝卸站氣相回流及緊急排放系統。
反應槽、混合設備、溶劑儲槽、製程排氣與蒸氣處理管線；需特別評估腐蝕、聚合與結晶。
蒸氣燃燒設備、地面火炬、廢氣處理與油氣回收系統前端，需重視爆轟風險與允許壓降。
化學品船、油輪、海上平台、槽車與裝卸臂的氣相回收或儲槽通氣保護。
消化槽、脫硫設備、氣櫃、發電機及火炬之間的可燃氣體管線防護。
風機、真空泵、分析設備與其他 OEM 設備的進出口；須確認整機測試與整合條件。
在工業儲槽與製程管線情境中，這些名稱通常都指 Flame Arrester，也可見 Flame Arrestor 的拼法。不過不同廠商的結構、燃燒型態、設備群組、壓力溫度與核准範圍不一定相同，不能只因名稱相同就視為可互換。
管端型阻火器通常裝在直接與大氣相通的通氣管末端，主要防止外部大氣爆燃傳入；管道型阻火器裝在密閉管線內，需依火焰在管內可能形成的爆燃、穩定爆轟或不穩定爆轟選型。
不能直接互換。爆燃是亞音速火焰傳播，爆轟則以超音速傳播並伴隨衝擊波；產品結構、試驗負荷、安裝限制與壓降可能不同，應依實際燃燒風險及特定型號證書選擇。
不可以。除了口徑，還要確認介質與 MESG、點火源位置、L/D、配管幾何、燃燒型態、操作壓力與溫度、流量、允許壓降、材料、安裝方向及證書限制。
阻火元件會形成流阻，壓降大小與結構、口徑、流量、介質及潔淨狀態有關。聚合、結晶、冷凝、腐蝕產物或粉塵可能增加堵塞風險，因此需以實測流量曲線選型並規劃檢查、清洗與壓差或溫度監測。
不一樣。呼吸閥多用於常壓或低壓儲槽的正常排氣與吸氣控制；安全閥通常用於較高壓製程設備的超壓保護。兩者的設定、容量計算、適用標準與使用情境不同。
沒有適用所有工況的固定週期。應依製造商說明、介質髒污與腐蝕性、運轉經驗、壓差或溫度變化及法規／業主維護制度訂定週期；若製程容易聚合、結晶或冷凝，通常需要更密集的檢查。
ISO 已將 ISO 16852:2016 標示為撤銷，現行接替標準為 ISO/IEC 80079-49:2024。許多既有產品仍持有依 EN ISO 16852 或其他規範核發的證書，是否適用須依型號證書、ATEX 或其他法規、業主規範與專案要求確認。
通常不可以。焊接用回火防止器主要保護氧氣、燃氣設備；火星捕捉器多用於引擎排氣抑制火星。它們的測試方法、流量、壓力與防護情境不同，不能取代依製程爆燃或爆轟風險選定的工業阻火器。
請提供介質或 SDS、用途、儲槽與管線尺寸、配置圖、流量、操作壓力與溫度、呼吸閥設定壓力／真空、允許壓降、連接與材質、認證要求、現場照片及既有設備銘牌。
