M50EXWTU 是智慧電表還是多功能電表？

M50EXWTU 為多功能電力轉換器（DIN 導軌），可在 EMS/SCADA/電力監控系統中作為多功能電表節點，提供電壓、電流、功率、電能與諧波等資料，支援 Modbus RTU 與遠端抄表。

M50EXWTU 是否支援 480V AC 與多迴路量測？

支援。線對線最高 480 V AC、相對中性最高 277 V AC；1-φ 2 線最多 4 回路，1-φ 3 線或 3-φ 3 線最多 2 回路，3-φ 4 線 1 回路。

能否進行電力品質與諧波分析？

裝置可提供 2–31 次諧波與 THD 等指標做為分析基礎。詳細事件（如電壓驟降/驟升記錄）與進階演算法（如電流波形異常偵測、波形斜率偵測）通常在系統端或電力品質分析模組完成。

是否支援遠端抄表與 AMI 智慧電表架構？

可。透過 RS-485（Modbus RTU）與雙 Pulse，可整合至電力監控系統、能源管理系統或 AMI 架構，進行遠端抄表、告警、趨勢與報表。

要如何做預測性維護或馬達故障預警？

將瞬時功率、電流、功因與 THD 趨勢輸入 EMS/AI 模組，結合設備工況建立設備健康監測；馬達軸承故障預兆或波形斜率等演算法通常在系統端實現，M50EXWTU 提供量測資料來源。

CO₂ 換算是否等同直接排放量測？

否。CO₂ 屬用電量換算（依各年度電力排放係數）；用於範疇二（購電）盤查與 ESG 報表整合，不等同煙道連續監測（CEMS）。

成祥技控有限公司-MG M50EXWTU 帶顯示多功能電力轉換器

Q: 多功能電表 安裝與價格如何評估？

建議依點數密度、配線型式、盤內空間、既有系統與通訊拓樸整體評估。我們可提供多功能電表 規格與價格建議，並比較電力監控系統方案，優化 TCO。

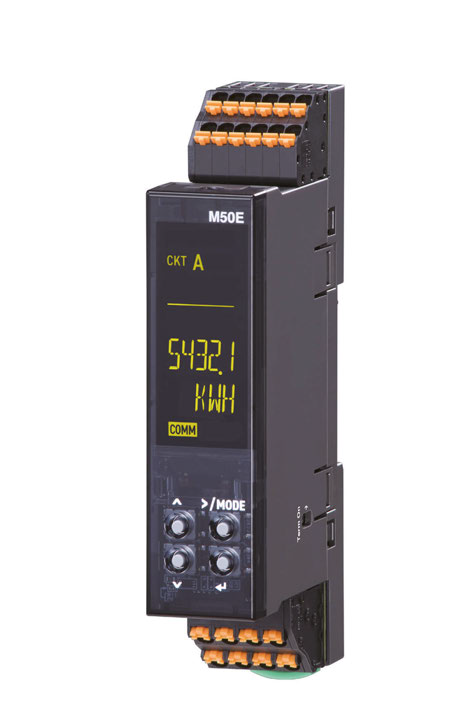

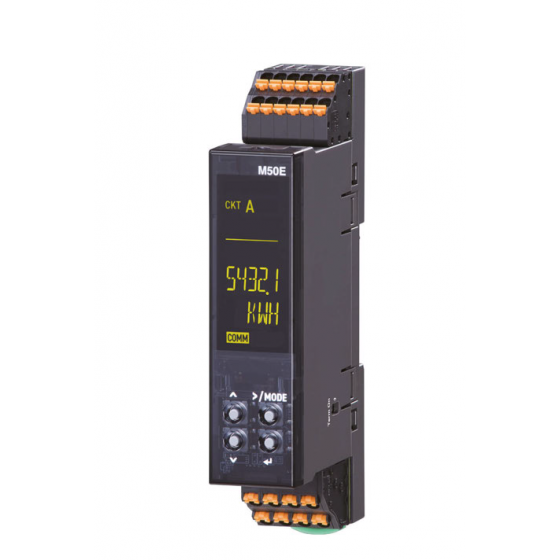

M50EXWTU 為 M-System 最新一代多功能電力轉換器（DIN 導軌安裝），支援單相 2/3 線、三相 3/4 線配線與最高 480 V AC 直入，單機可同時監測最多 4 回路（1-φ 2W）。機身超薄、深度僅約 55 mm，便於高密度盤內改造（Retrofit）。
前面板新增 OLED 顯示，現場即可檢視電壓、電流、功率、功因、諧波等要素；並提供 Modbus RTU（RS-485）與雙組 Pulse 輸出，可無縫整合至電力監控系統（Power Monitoring System）、能源管理系統（EMS）、SCADA 或 BEMS。亦可在系統端將用電量換算為 CO₂ 排放量，協助 ESG 與碳盤查。

智慧電表多功能電表三相電表電力監控系統能源管理系統 Modbus電表 DIN導軌電表遠端抄表電力品質分析諧波分析

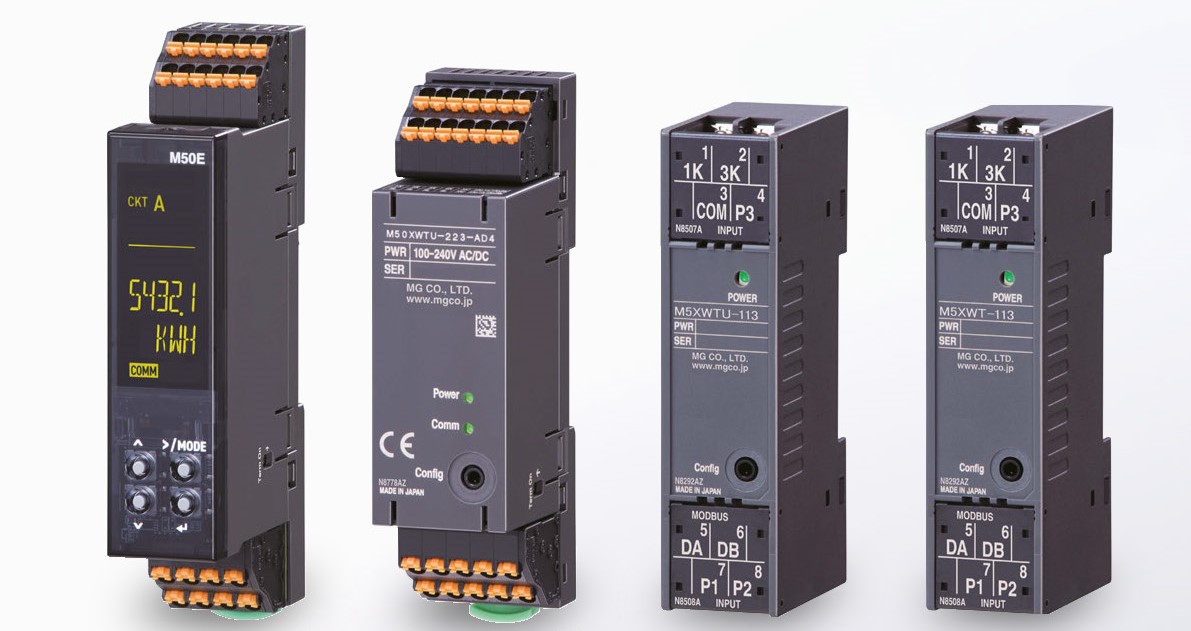

圖1｜M50EXWTU 以 OLED 與 Modbus 提供現場可視化與上層系統即時取數（示意）。

取得報價與交期下載型錄與安裝手冊

選擇 M50EXWTU 的 6 個關鍵理由

超小體積、易於擴充：寬 22.5 mm、深約 55 mm，容量有限的舊盤也能快速改裝，降低停工時間與改造成本。
多配線 + 高電壓直入：支援 1-φ 2/3W、3-φ 3/4W，線對線最高 480 V AC，涵蓋常見工業/樓宇三相電表應用情境。
單機多迴路：1-φ 2W 最多 4 回路；1-φ 3W / 3-φ 3W 最多 2 回路；3-φ 4W 1 回路，單機即能完成分路/支路監測。
現場可視化 + 遠端抄表：OLED 直讀，搭配 Modbus RTU 與 Pulse，可作為Modbus 電表節點接入 SCADA/EMS，支援遠端抄表、AMI 架構。
電力品質與諧波資訊：提供 2–31 次諧波總畸變（THD）等指標，作為電力品質分析與預測性維護（設備健康監測）的基礎數據。
CO₂ 換算支援 ESG：系統端可依年度係數將 kWh 轉 CO₂e，便於「能源管理系統 × ESG」報告整合。

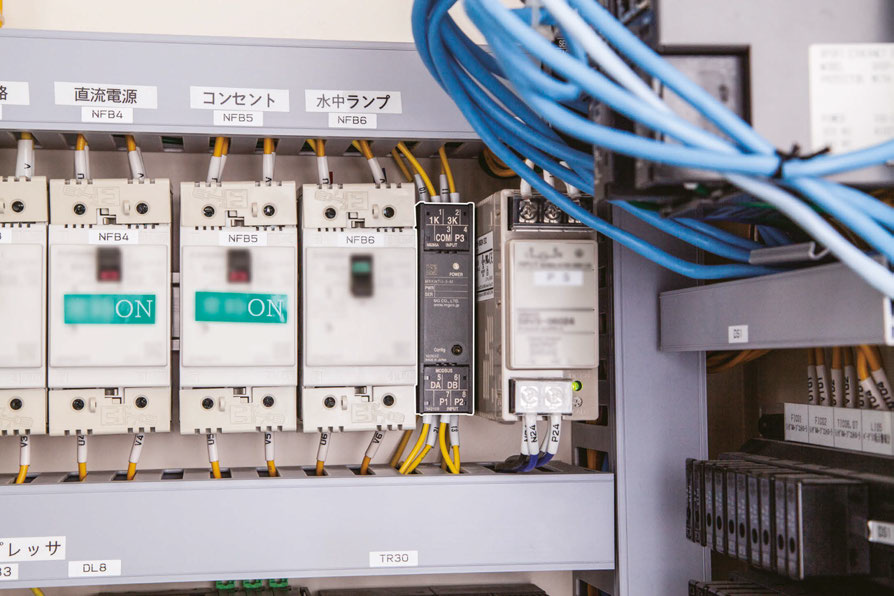

M50EXWTU 體積小巧，DIN 導軌安裝，適合盤內高密度配置與Retrofit — 圖2｜超薄深度設計，利於高密度盤內安裝與既有系統 Retrofit。

典型應用：半導體、製造、園區與樓宇機電

半導體/高科技廠務

針對機台列車、FFU、空調箱、冷卻水泵、潔淨室子迴路等用電分項監測，以 1 臺覆蓋多迴路方式降低每點成本。搭配夾式 CT，可在不停機下完成無線抄表/遠端抄表的資料佈建（視上層通訊閘道）。

以瞬時功率監測 + THD 趨勢，及早辨識三相不平衡/電流不平衡、局部負載異常。
將各機台/區域 kWh 匯至 EMS，產出用電/碳排儀表板、能耗成本分攤。

一般製造/食品/化工

在電力監控系統與能源管理系統中，M50EXWTU 可作為多功能電表節點：集中監測電壓、電流、功率、電能與諧波，並輸出 Pulse 供既有抄錶模組使用。對於電壓驟降/電壓驟升後的復原過程，可配合系統層事件紀錄進行稽核與改善。

以SCADA 能源管理整合，建立告警與趨勢分析，支援預測性維護電表工作流程。
新案或 Retrofit 皆可：DIN 導軌、尺寸小、菊鏈化佈線，縮短工期。

核心功能與規格亮點

多配線支援：1-φ 2/3W、3-φ 3/4W；線對線最高 480 V AC；相對中性最高 277 V AC。
多迴路量測：1-φ 2W 最多 4 回路；1-φ 3W / 3-φ 3W 最多 2 回路；3-φ 4W 1 回路。
量測要素：電壓、電流、有功/無功/視在功率、功率因數、頻率、正/反向與感/容性電能、2–31 次諧波與 THD、Max/Min、（系統端）CO₂ 換算值。
通訊/輸出：RS-485（Modbus RTU, 1200–38400 bps, 最高 31 節點）＋雙 Pulse（Photo MOSFET）。
顯示操作：前面板 OLED（黃字），可常亮/自動滅燈。
機構環境：DIN 導軌；約 22.5W × 115H × 55D mm；-20～+65 °C；AC ≤3 VA / DC ≤1.5 W；CE 相容。

項目	內容	說明
安裝型式	DIN 導軌	適合盤內高密度佈署與 Retrofit
輸入電壓	對線 ≤ 480 V AC；對中性 ≤ 277 V AC	支援 1-φ/3-φ 常見工業配電
CT 規格	夾式 CT（如 CLSE 5/50/100/200/400/600 A）	可免斷電施工
量測迴路	最多 4 回路（1-φ 2W）	另支援 1-φ 3W / 3-φ 3W 2 回路；3-φ 4W 1 回路
電力品質	諧波 2–31 次、THD	配合系統做電力品質分析與告警
通訊輸出	Modbus RTU + Pulse×2	可作為Modbus 電表節點，支援遠端抄表

ESG 與碳盤查：CO₂ 換算與報表整合

M50EXWTU 可於系統層依各年度「電力排放係數」將 kWh 轉為 CO₂e（例如上層 EMS/雲端報表套用係數），用於部門、機台或租戶級用電/碳排統計與目標追蹤。此功能屬「用電量換算」，不等同煙道 CEMS 之直接排放量測。

以能源管理系統製作月/季/年報表，建立節能 KPI 與落差分析。
配合電力監控系統比較頁，說明多案場的裝置邊界與基準年。

SCADA／EMS／BEMS 整合與延伸應用

透過 RS-485 Modbus 菊鏈拓樸（兩端終端電阻），可將 M50EXWTU 大量接入電力監控系統、SCADA 能源管理整合平台與AMI 智慧電表架構。在系統端可進行諧波分析、趨勢比對、事件時間戳（如電壓驟降/電壓驟升）與三相不平衡評估；對於馬達/泵等旋轉設備，可使用設備健康監測與預測性維護模型，輔以「斜率變化」與電流波形異常偵測等方法（此類進階功能多在系統/分析模組端達成；M50EXWTU 提供基礎量測資料來源）。

與多功能／智慧電表並用

在大型案場，可混合部署MG 多功能電表、M-System 多功能電表與 M50EXWTU（作為多功能電表節點），以最佳化成本／量測密度。M50EXWTU 特別適合多支路、盤內空間有限以及Retrofit情境。

告警與維護

在 EMS/SCADA 建立瞬時功率監測、功因/THD 門檻與事件告警；發生異常時比對迴路趨勢，快速定位問題迴路與設備，降低維護成本與停機風險。

採購觀點與 TCO（總持有成本）

每點成本優勢：單機覆蓋多迴路（1-φ 2W 最多 4 回路），減少多臺計量裝置與盤位需求。
縮短工期：DIN 導軌、菊鏈配線與夾式 CT，降低佈線與停工時間。
彈性擴充：未來新增支路時，既有 Modbus 幹線可繼續擴展。

想了解「多功能電表安裝」、「多功能電表價格」、「多功能電表規格」、「多功能電表 Modbus」、「多功能電表 DIN導軌」等方案與比較，歡迎與我們聯絡，我們會依您的盤內空間、配線型式、點數密度與系統現況，提供最佳化建議。

訂購型號與配件

項目	內容	備註
主機型號	M50EXWTU-223-AD4[選購]	支援 1-φ 2/3W、3-φ 3/4W；480V 直入；OLED；Modbus RTU；雙 Pulse
電流感測	CLSE 夾式 CT（5/50/100/200/400/600 A）	免斷電施工、便於擴充
設定工具	COP-US（USB 線）、PMCFG（PC 軟體）	站號與通訊參數設定、基本監看
選購塗層	/C01、/C02、/C03	對高濕或腐蝕環境可另行評估

文件下載與延伸閱讀

產品型錄 / 規格書（Datasheet）
安裝與配線手冊（含單相/三相、2/3/4 線示意）
Modbus 標籤點位表（供 SCADA/EMS 匯入）
夾式 CT 選型指南
電力監控系統比較｜案例與導入重點

常見問答（FAQ）

Q1：M50EXWTU 是智慧電表嗎？還是多功能電表？

A：M50EXWTU 的定位是多功能電力轉換器。在 EMS/SCADA/電力監控系統中，它可作為多功能電表節點，提供電壓、電流、功率、電能與諧波等資料，支援 DIN 導軌與 Modbus RTU，方便遠端抄表與 AMI 架構整合。

Q2：是否支援 480 V AC、三相四線與多迴路？

A：是。線對線最高 480 V AC、相對中性最高 277 V AC；1-φ 2W 最多 4 回路；1-φ 3W / 3-φ 3W 最多 2 回路；3-φ 4W 1 回路。

Q3：能做電力品質分析與諧波分析嗎？

A：裝置可提供 2–31 次諧波與 THD 等指標，作為電力品質分析的基礎；詳細事件（如電壓驟降/電壓驟升記錄）與進階演算法（如電流波形異常偵測、斜率偵測/斜波偵錯）通常在系統端或電力品質分析模組達成。

Q4：現場需要螢幕嗎？可以只靠遠端抄表？

A：前面板 OLED 便於現場快速檢核；同時透過 Modbus RTU 上傳至電力監控系統或能源管理系統，達成遠端抄表、告警、趨勢與報表整合。

Q5：安裝與維護重點為何？

A：DIN 導軌安裝、RS-485 菊鏈、兩端終端電阻。建議使用夾式 CT 以降低停工風險；完工後以 OLED 與系統端同時核對相序、功因與 THD。

Q6：若要做預測性維護或馬達故障預警？

A：可將 M50EXWTU 的瞬時功率監測、電流/功因/THD 趨勢匯入 EMS/AI 模組，結合設備工況做設備健康監測；馬達之軸承故障預兆、波形斜率偵測等屬系統端演算法（非裝置內建）。

Q7：多功能電表安裝與價格如何評估？

A：視點數密度、配線型式、盤內空間與既有系統而定。我們可提供多功能電表規格與價格建議，並比較電力監控系統方案，協助您選擇最佳 TCO。
