管徑 |
15,20,25,32,40,50,65,80,100,125,150 |
|
200,250,300,350,400,450,500 mm |
流量測量範圍 |
蒸汽-1.6~540,000 kg/hr |
|
氣體-3~46,000 m3/hr |
|
液體-0.3~4950 m3/hr |
材質 |
S.S. 301 / 304 / 316 (不銹鋼301 / 304 / 316) |
精確度 液體 |
+/-0.7%讀取值 |
氣體和蒸氣 |
+/-1.0%讀取值 |
單位 |
Nm3/hr, Nm3/min, Nm3/s, m3/hr, m3/min, m3/s |
|
L/hr, L/min, L/s, t/d, t/hr, t/min, kg/hr, kg/m |
|
kg/s, USgal/min, UKgal/min, ft3/hr, Ib/hr, bbl/d |
重復性 |
+/-0.2%讀取值 |
接續方式 |
法蘭式 / 夾管式 |
法蘭規格 |
JIS 10K / JIS 20K / JIS 40K |
|
ANSI 150# / ANSI 300# / ANSI 600# |
|
DIN PN10 / PN16 / PN25 / PN40 |
夾裝式 |
DN40-DN250無溫度和壓力感測器 |
溫度 |
-40~280 °C (標準) |
|
-40~420 °C (選用) |
環境溫度 |
-20~60 °C |
壓力 |
78 kgf/cm2 (最大) |
保護等級 |
IP65 |
|
本質安全型,Eex ia IIC T4 |
|
防爆型,Ex d IIC T6 |
現場指示 |
2或3排液晶顯示器 |
|
6位數流量 |
|
8位數總量 |
電流輸出 |
4-20 mA (2線式) |
負載 |
Rohm=(VDC-12) * 50 |
脈衝輸出 |
工程單位脈衝 |
負載 |
1000-5000 Ω |
通訊協定 |
HART (選配) or RS485 (MODBUS Protocol) |
資料儲存 |
操作參數和總流量值皆由EEPROM儲存 |
|
並可儲存十年以上 |
外殼材質 |
鋁合金 |
電氣接口 |
標準:M20 * 1.5 / 選項:1/2" NPTF |
電源供應 |
12-32 VDC |
|
Ni-MH Battery (使用時間三年) |
按鍵 |
3個內置按鍵可操作及顯示控制 |

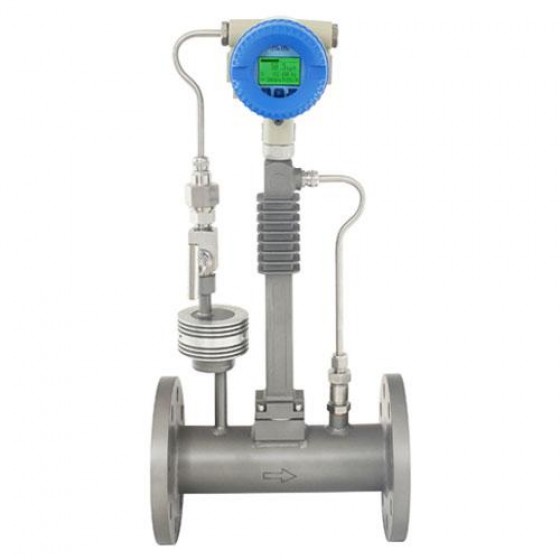

其它配備: |
|
壓力感測器 |
應用於壓力補償 |
溫度感測器 |
應用於溫度補償 |
