產品介紹

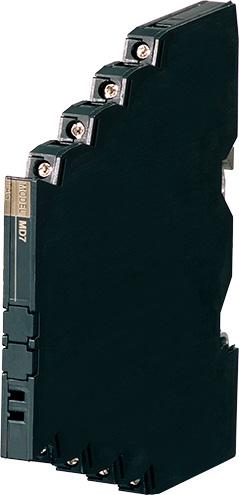

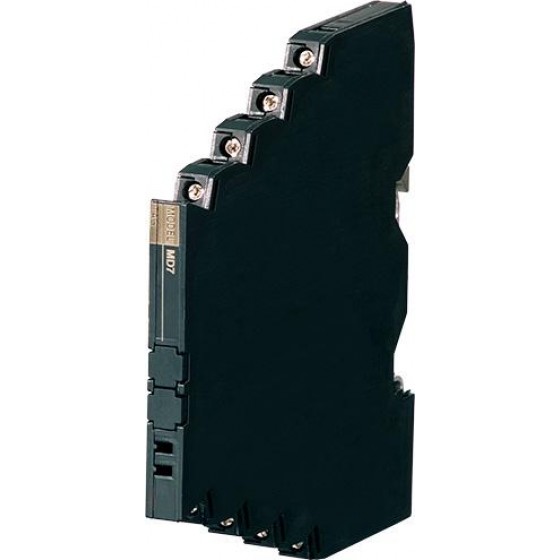

在三線制訊號系統中，現場發信器與受信器之間的配線通常遍佈整個控制盤與現場設備， 一旦遭遇雷擊或感應雷浪湧，容易造成儀表損壞、訊號異常或系統停機。 MD73W 以 7mm 薄型結構實現高密度安裝，並透過多極保護電路與高容量放電元件， 在突波侵入的瞬間快速導通、洩放能量並限制殘壓， 有效保護三線制傳輸線與電子設備 I/O。
使用電壓
32V DC
外形厚度
7 mm
放電容量
20kA
安裝方式
DIN 導軌
避雷器原理
MD73W 的避雷器原理是透過多極保護電路與放電元件， 在雷浪湧經由三線制訊號線侵入時快速導通， 並透過 DIN 導軌接地將浪湧能量導向大地。 同時，限壓設計可將線間與線對地的過電壓控制在設備可承受範圍內， 避免電子設備受到過電壓衝擊。 在正常運作時，本產品維持高阻抗狀態，因此不會影響三線制訊號傳輸品質。
避雷器功能與特色
- 專為三線制傳輸線設計，適合發信器與受信器保護
- 20kA（8/20μs）與 1.0kA（10/350μs）超高容量防護
- 7mm 薄型設計，適合高密度多點安裝
- 多極保護電路，保護性能更完整
- 使用金屬 DIN 導軌扣，透過 DIN 導軌接地
- 可選 ATEX 本質安全防爆版本
- 可選矽塗層或聚氨酯塗層，提升環境耐受性
應用範圍
- 三線制發信器 / 受信器傳輸線
- 電子設備輸入 / 輸出訊號保護
- 高密度控制盤與儀表盤
- 本質安全防爆區域的三線制訊號迴路
安裝提醒
DIN 導軌一定要接地，建議接地電阻控制在 100Ω 以下。 DIN 導軌或端子 7 應與被保護設備筐體進行跨線連接並共用接地。 另請避免使用鋁製 DIN 導軌，建議採用鐵製或銅製導軌，以避免表面氧化影響導電性。
DIN 導軌一定要接地，建議接地電阻控制在 100Ω 以下。 DIN 導軌或端子 7 應與被保護設備筐體進行跨線連接並共用接地。 另請避免使用鋁製 DIN 導軌，建議採用鐵製或銅製導軌，以避免表面氧化影響導電性。
詳細規格（MD73W）
| 項目 | 規格 |
|---|---|
| 機型 | MD73W-32①② |
| 使用電壓 | 32：32V DC |
| 防爆認證 | 0：無 / 2：ATEX 本質安全型 |
| 附加代碼 | 空白：無 /Q：選配規格（不可與 ATEX 同選） |
| 選配塗層 | /C01 矽塗層 /C02 聚氨酯塗層 |
| 構造 | 薄形前面端子構造 |
| 保護等級 | IP20 |
| 接線方式 | 歐式端子 |
| 端子適用電線 | 0.2～2.5mm²，露線長度 8mm |
| 接地方式 | DIN 導軌接地 |
| 使用溫度 | 無防爆：-25～+85°C |
| 使用濕度 | 30～90%RH（無冷凝） |
| 重量 | 約70g |
| 最大工作電壓 | 線間 ±32V；線對地 ±32V |
| 電壓保護水平 | 線間 ±60V；線對地 ±60V |
| 響應時間 | 線間 4ns 以下；線對地 20ns 以下 |
| 漏電流 | 線間與線對地皆 5μA 以下 |
| 放電電流 | 20kA（8/20μs）、1.0kA（10/350μs） |
| 最大負載電流 | 400mA |
| 內部串聯電阻 | 2.2Ω ±20%（每條導線） |
| 浪湧保護性能 | IEC 61643-21 類別 C1、C2、D1 |
| 本安防爆參數 | Ui 32V、Ii 150mA、Ci 10nF、Li 150μH |
詢價與技術選型
想確認 MD73W 是否適用你的三線制訊號系統、是否需要本質安全防爆認證， 以及盤內接地與配線條件是否符合？ 歡迎提供設備型號、訊號電壓、盤體配置與接地方式， 我們可協助完成突波保護器選型， 讓避雷器功能發揮最佳保護效果。
