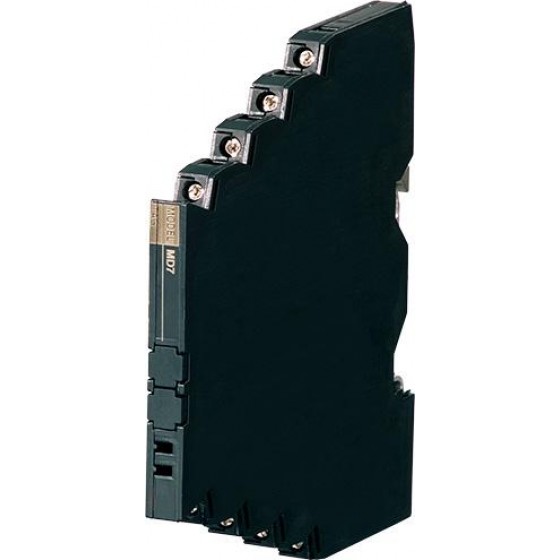

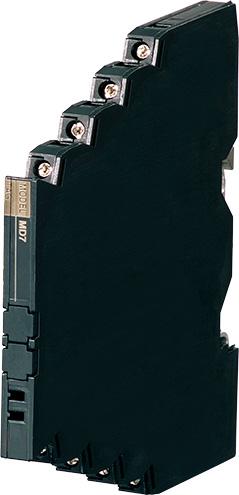

產品介紹
在工業控制與製程監測系統中，兩線制訊號回路常需要多點分散佈署， 若遭遇雷擊或感應雷浪湧，容易造成變送器、配電器或 I/O 模組受損。 MD72WD 以「雙通道」結構在單一薄型模組中整合兩路防護， 可同時節省盤內空間與提升配線效率。 再配合 20kA（8/20μs）與 1.0kA（10/350μs）的高容量防護能力， 能有效保護 4–20mA DC 傳輸線與電子設備輸入/輸出訊號。
外形厚度
7 mm
通道數
雙通道
放電容量
20kA
安裝方式
DIN 導軌
避雷器原理
MD72WD 的避雷器原理是透過多極保護電路與高速放電元件， 在雷浪湧經由訊號線侵入時快速導通， 並將浪湧能量導向已接地的 DIN 導軌。 同時透過限壓設計控制線間與線對地的過電壓， 避免後端電子設備承受超出容許範圍的衝擊。 在正常訊號運作時，本產品保持高阻抗狀態， 因此不會影響 4–20mA DC 等兩線制訊號的傳輸品質。
避雷器功能與特色
- 雙通道設計，在有限空間內提供兩路訊號防護
- 20kA（8/20μs）與 1.0kA（10/350μs）超高容量防護
- 7mm 薄型設計，適合高密度多點安裝
- 多極保護電路，保護性能更完整
- 透過金屬 DIN 導軌扣接地，安裝簡潔
- 可選 ATEX 本質安全防爆版本
- 可選矽塗層或聚氨酯塗層，提升環境耐受性
應用範圍
- 兩線制 4–20mA DC 傳輸線
- 電子設備輸入 / 輸出訊號保護
- 高密度控制盤與儀表盤配線
- 需本質安全防爆的訊號回路
- 搭配現場型避雷器（如 MD6 系列）形成分層保護
安裝提醒
DIN 導軌一定要接地，建議接地阻抗控制在 100Ω 以下。 DIN 導軌與被保護設備筐體之間需進行跨線連接並共用接地。 另外，鋁製 DIN 導軌表面氧化可能影響導電性，建議使用鐵製或銅製導軌。
DIN 導軌一定要接地，建議接地阻抗控制在 100Ω 以下。 DIN 導軌與被保護設備筐體之間需進行跨線連接並共用接地。 另外，鋁製 DIN 導軌表面氧化可能影響導電性，建議使用鐵製或銅製導軌。
詳細規格（MD72WD）
| 項目 | 規格 |
|---|---|
| 機型 | MD72WD-①②③ |
| 使用電壓 | 07：7V DC / 16：16V DC / 32：32V DC |
| 防爆認證 | 0：無 / 2：ATEX 本質安全型 |
| 附加代碼 | 空白：無 /Q：選配規格（不可與 ATEX 同選） |
| 選配塗層 | /C01 矽塗層 /C02 聚氨酯塗層 |
| 構造 | 薄形前面端子構造 |
| 保護等級 | IP20 |
| 接線方式 | 歐式端子 |
| 接地方式 | DIN 導軌接地 |
| 使用溫度 | 無防爆：-25～+85°C |
| 重量 | 約70g |
| 最大工作電壓 | ±7V / ±16V / ±32V |
| 電壓保護水平 | 線間 30V / 45V / 70V；線對地 35V / 50V / 75V |
| 漏電流 | 07型：10μA 以下；16/32型：5μA 以下 |
| 響應時間 | 線間與其他間 4ns 以下 |
| 放電電流 | 20kA（8/20μs）、1.0kA（10/350μs） |
| 最大負載電流 | 250mA |
| 內部串聯電阻 | 4.7Ω ±20%（每條導線） |
| 浪湧保護性能 | IEC 61643-21 類別 C1、C2、D1 |
詢價與技術選型
想確認 MD72WD 是否適用你的兩線制訊號系統、電壓等級、是否需要本質安全防爆認證， 以及是否要搭配現場型避雷器做前後端分層保護？ 歡迎提供訊號電壓、設備型號、盤體配置與接地條件， 我們可協助完成突波保護器選型， 讓避雷器功能發揮最佳保護效果。
