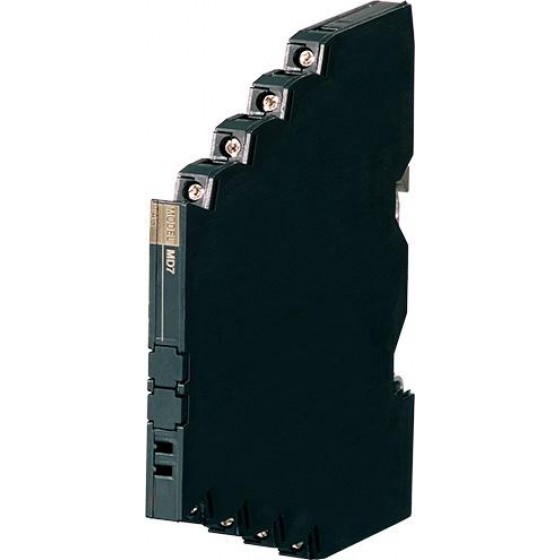

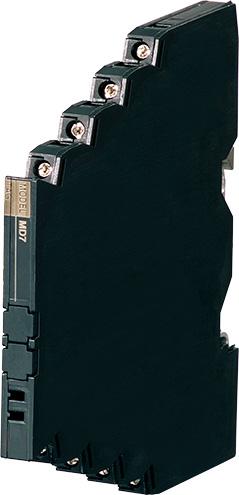

產品介紹
在工業控制與儀表系統中，兩線制訊號回路常需要長距離配線， 一旦遭遇雷擊或感應雷浪湧，容易導致變送器、配電器或 I/O 模組受損。 MD72W 採薄型設計，厚度僅 7mm，特別適合盤內多點保護與高密度安裝。 同時透過多極保護電路、DIN 導軌接地與高容量放電元件， 可在浪湧侵入的瞬間迅速洩放能量並限制殘壓， 有效保護兩線制傳輸線與電子設備輸入/輸出。
外形厚度
7 mm
放電容量
20kA
雷電流
1.0kA (10/350μs)
安裝方式
DIN 導軌
避雷器原理
MD72W 的避雷器原理是透過多極保護電路與放電元件， 在雷浪湧經由訊號線侵入的瞬間快速導通， 將浪湧能量導向已接地的 DIN 導軌， 並以限壓方式控制線間與線對地的過電壓。 在正常運作時，本產品保持高阻抗狀態， 因此不會影響 4–20mA DC 等兩線制訊號的傳輸品質。
避雷器功能與特色
- 20kA（8/20μs）與 1.0kA（10/350μs）超高容量防護
- 7mm 薄型設計，適合高密度多點安裝
- 多極保護電路，保護性能優良
- 使用金屬 DIN 導軌扣，透過 DIN 導軌接地
- 備有屏蔽端子
- 可選兼作斷路開關的保險絲
- 可選 ATEX 本質安全防爆認證
應用範圍
- 兩線制 4–20mA DC 傳輸線
- 電子設備輸入 / 輸出訊號保護
- 需要高密度安裝的控制盤與儀表盤
- 本質安全防爆區域的訊號迴路
安裝提醒
DIN 導軌一定要接地，建議接地阻抗控制在 100Ω 以下。 DIN 導軌或端子 7 需與被保護設備筐體進行跨線連接並共用接地。 另外，鋁製 DIN 導軌表面氧化可能影響導電性，建議使用鐵製或銅製導軌。
DIN 導軌一定要接地，建議接地阻抗控制在 100Ω 以下。 DIN 導軌或端子 7 需與被保護設備筐體進行跨線連接並共用接地。 另外，鋁製 DIN 導軌表面氧化可能影響導電性，建議使用鐵製或銅製導軌。
詳細規格（MD72W）
| 項目 | 規格 |
|---|---|
| 機型 | MD72W-①②③④ |
| 使用電壓 | 07：7V DC / 16：16V DC / 32：32V DC / 55：55V DC |
| 保險絲代碼 | 0：無 / 1：有（僅限無防爆） |
| 防爆認證 | 0：無 / 2：ATEX 本質安全型 |
| 附加代碼 | /Q 選配規格（不可與 ATEX 同選） |
| 選配塗層 | /C01 矽塗層 /C02 聚氨酯塗層 |
| 保護等級 | IP20 |
| 接線方式 | 歐式端子 |
| 接地方式 | DIN 導軌接地 |
| 使用溫度 | 無防爆 -25～+85°C |
| 重量 | 約70g |
| 最大工作電壓 | 7V / 16V / 32V / 55V |
| 電壓保護水平 | 線間 20V / 30V / 50V / 80V |
| 漏電流 | 線間與其他間 5μA 以下（07 型為 10μA） |
| 響應時間 | 4ns 以下 |
| 放電容量 | 20kA（8/20μs）、1.0kA（10/350μs） |
| 最大負載電流 | 無保險絲 400mA / 有保險絲 250mA |
| 內部串聯電阻 | 無保險絲 2.2Ω±20% / 有保險絲 4Ω±20% |
詢價與技術選型
想確認 MD72W 是否適用你的兩線制訊號系統、電壓等級、是否需要保險絲隔離或本質安全防爆認證？ 歡迎提供訊號電壓、設備型號、安裝盤體與接地條件， 我們可協助完成突波保護器選型， 讓避雷器功能發揮最佳保護效果。
