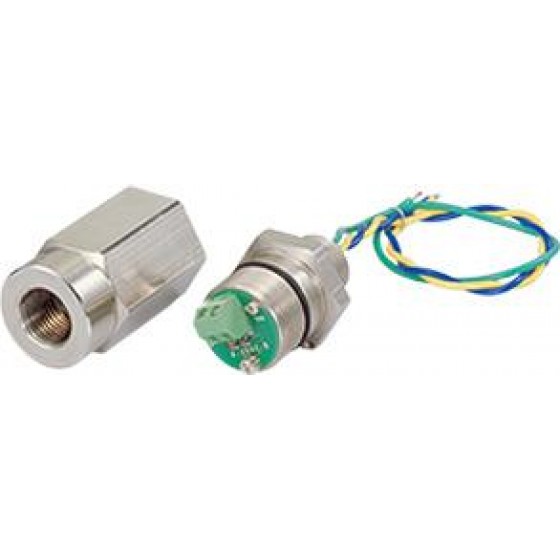

在戶外儀表與危險區域現場， 訊號電纜常直接暴露於雷擊與感應雷環境中， 當雷浪湧沿著訊號線侵入， 可能造成變送器、配電器或控制系統損壞。 MD6T-24 室外型避雷器可直接安裝於設備接線口， 在突波發生瞬間將能量導向接地端， 並限制殘壓於安全範圍內， 同時不影響正常量測訊號。
使用電壓
24V DC
放電容量
10000A
防護等級
IP65
安裝方式
直接接設備接線口
避雷器原理
MD6T-24 的避雷器原理是利用內部放電元件與限壓元件， 在雷浪湧侵入訊號線時快速導通， 將過電壓導向接地端並限制殘壓。 在正常訊號運作時， 避雷器保持高阻抗狀態， 因此不會影響 4-20mA 或脈波訊號的傳輸品質。
避雷器功能與特色
- 專為戶外儀表設備設計的訊號避雷器
- 可直接安裝於設備接線口
- 只吸收雷浪湧，不影響計測訊號
- 支援 ATEX 防爆認證
- IP65 防護等級，適合戶外環境
- 電纜側採歐式端子盤接線，施工方便
應用範圍
- 石化廠與油氣設備
- 戶外變送器與儀表箱
- 危險區域控制系統
- 長距離訊號線防雷
接地施工提醒
綠色導線應連接至設備收容器內的接地端子， 並再連接到外部接地端子。 若設備內無接地端子， 則需將綠色導線連接至外部接地線， 且接地線長度越短越好。
綠色導線應連接至設備收容器內的接地端子， 並再連接到外部接地端子。 若設備內無接地端子， 則需將綠色導線連接至外部接地線， 且接地線長度越短越好。
詳細規格（MD6T-24）
| 項目 | 規格 |
|---|---|
| 機型 | MD6T-24-①②③ |
| 使用電壓 | 24V DC |
| 防護等級 | IP65 |
| 接線口 | G1/2、1/2NPT、M20×1.5 |
| 機體材質 | 黃銅或316不鏽鋼 |
| 使用溫度 | -40～+85°C（ATEX T5/T6 規格依認證） |
| 重量 | 約500g |
| 放電開始電壓 | 線間 30V / 線對地 ±160V |
| 限制電壓 | 線間 40V / 線對地 ±650V |
| 響應時間 | 線間 4ns 以下；線對地 20ns 以下 |
| 漏電流 | 線間 ≤5μA；線對地 ≤5μA |
| 放電容量 | 10000A (8/20μs) |
| 最大負載電流 | 100mA |
| 內部串聯電阻 | 約22Ω |
| 最大線間電壓 | 30V（防爆型 28V） |
詢價與技術選型
想確認 MD6T-24 是否適用你的戶外設備與防爆需求？ 歡迎提供設備型號、訊號電壓與接線口規格， 我們可協助完成突波保護器選型， 讓避雷器功能發揮最佳保護效果。
