產品介紹

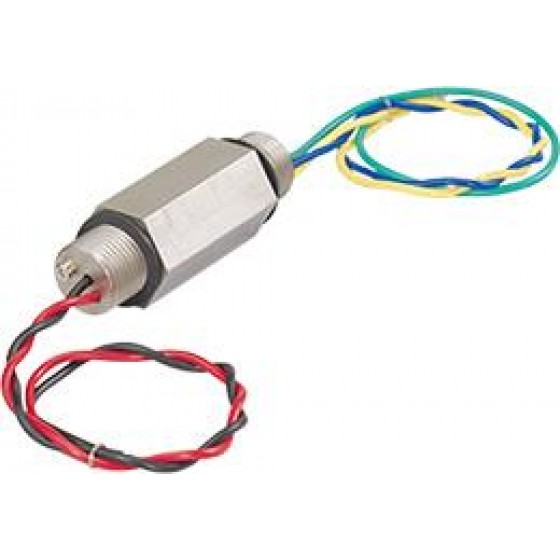

在戶外儀表與危險區域現場，訊號線常直接暴露於雷擊與感應雷風險之下。 一旦雷浪湧沿著電纜侵入，可能導致變送器、配電器或控制系統故障。 MD6N-65 為室外安裝型避雷器， 可直接連接到現場設備接線口， 在突波發生時迅速將能量導向接地端， 並限制殘壓於設備可承受範圍內， 同時不影響正常量測訊號傳輸。
使用電壓
65V DC
放電容量
10000A
防護等級
IP65
安裝方式
直接接設備接線口
避雷器原理
MD6N-65 的避雷器原理是透過內部放電元件與限壓元件， 在雷浪湧侵入訊號線的瞬間快速導通， 將過電壓導向接地端並限制殘壓。 在正常運作時，避雷器保持高阻抗狀態， 因此不會影響 4–20mA 訊號或脈波訊號的傳輸品質， 只有在突波出現時才啟動保護。
避雷器功能與特色
- 保護 4–20mA DC 與脈波訊號線免受雷浪湧侵入
- 可直接安裝於室外設備接線口
- 只吸收雷浪湧，不影響計測訊號
- 支援 FM / ATEX 防爆認證選型
- IP65 防護等級，適合戶外安裝環境
應用範圍
- 石化廠、油氣與化工設備訊號線防雷
- 戶外變送器、儀表箱與現場控制設備
- 危險區域防爆訊號迴路
- 長距離現場到控制室的訊號線保護
接地施工提醒
綠色導線應連接到被保護設備收容器內的接地端子， 並再穿過收容器外部接地端子進行接地。 若收容器內無接地端子，請將綠色導線接到外部引入的接地線， 且接地線長度越短越好，以提升突波洩放效率。
綠色導線應連接到被保護設備收容器內的接地端子， 並再穿過收容器外部接地端子進行接地。 若收容器內無接地端子，請將綠色導線接到外部引入的接地線， 且接地線長度越短越好，以提升突波洩放效率。
詳細規格（MD6N-65）
| 項目 | 規格 |
|---|---|
| 機型 | MD6N-65-①②③ |
| 使用電壓 | 65V DC |
| 保護等級 | IP65 |
| 接線口 | G 1/2、1/2 NPT、M20×1.5（依選型） |
| 機體材質 | 黃銅表面鍍鎳或 316 不鏽鋼 |
| 線徑 | 電纜側/接地用 AWG20；設備側 AWG22 |
| 使用溫度 | 無防爆：-40～+85°C；FM T6：-40～+80°C；ATEX T5/T6：依規格 |
| 重量 | 約330g |
| 放電開始電壓 | 線間 70V / 線對地 ±160V |
| 限制電壓 | 線間 100V / 線對地 ±650V |
| 響應時間 | 線間 4ns 以下；線對地 20ns 以下 |
| 漏電流 | 線間 ≤5μA（70V DC）；線對地 ≤5μA（±160V DC） |
| 放電容量 | 10000A (8/20μs) |
| 最大負載電流 | 100mA |
| 內部串聯電阻 | 約22Ω（往返2線） |
| 最大線間電壓 | 無防爆 70V；有防爆 66V |
| 靜電容量 | 線間 2500pF 以下；線對地 100pF 以下 |
詢價與技術選型
想確認 MD6N-65 是否適用你的戶外訊號系統、防爆需求與接線口規格？ 歡迎提供設備型號、訊號電壓、使用國家、防爆要求與現場接地條件， 我們可協助完成突波保護器選型， 讓避雷器功能發揮最佳保護效果。
