產品介紹

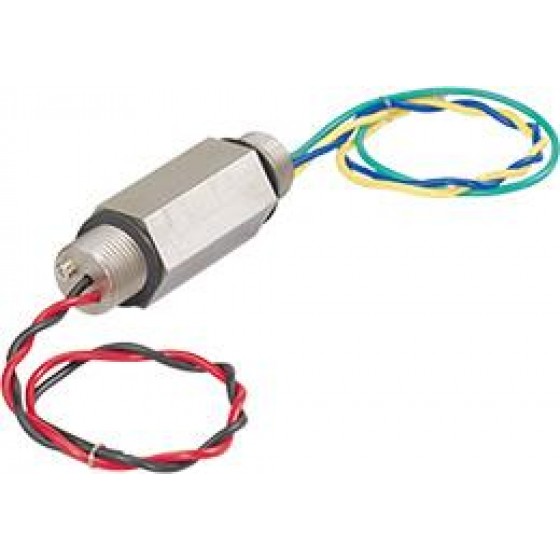

在石化廠、油氣設備與戶外儀表系統中， 現場設備通常直接暴露於雷擊風險之下。 當雷浪湧透過訊號電纜侵入時， 可能導致變送器、配電器或控制系統損壞。 MD6N-24 戶外型避雷器可直接安裝於設備接線口， 在突波發生瞬間將能量導向接地端， 並限制殘壓， 有效保護控制設備與訊號系統。
使用電壓
24V DC
放電容量
10000A
防護等級
IP65
安裝方式
戶外設備接線口
避雷器原理
MD6N-24 的避雷器原理是利用內部放電元件與限壓元件， 在雷浪湧侵入訊號線時快速導通， 將突波能量導向接地端， 並限制過電壓。 在正常訊號運作時， 避雷器維持高阻抗狀態， 確保 4-20mA 訊號與脈波訊號不受影響。
避雷器功能與特色
- 專為戶外設備設計的訊號避雷器
- 可直接安裝在現場設備接線口
- 支援 FM / ATEX 防爆認證
- IP65 防護等級
- 只吸收雷浪湧，不影響計測訊號
應用範圍
- 石化廠與油氣設備
- 戶外儀表箱與變送器
- 防爆區域控制系統
- 長距離現場訊號線
接地施工提醒
避雷器接地線應盡可能短， 並與設備外殼接地端子共用接地， 接地阻抗建議控制在 100Ω 以下， 以確保突波能量能快速釋放。
避雷器接地線應盡可能短， 並與設備外殼接地端子共用接地， 接地阻抗建議控制在 100Ω 以下， 以確保突波能量能快速釋放。
詳細規格（MD6N-24）
| 項目 | 規格 |
|---|---|
| 機型 | MD6N-24 |
| 使用電壓 | 24V DC |
| 保護等級 | IP65 |
| 安裝方式 | 直接安裝於戶外設備接線口 |
| 機體材質 | 黃銅或316不鏽鋼 |
| 使用溫度 | -40～+85°C |
| 放電開始電壓 | 線間 30V / 線對地 ±160V |
| 限制電壓 | 線間 40V / 線對地 ±650V |
| 響應時間 | 4ns |
| 放電容量 | 10000A (8/20μs) |
| 最大負載電流 | 100mA |
| 最大線間電壓 | 30V |
詢價與技術選型
想確認 MD6N-24 是否適用你的戶外設備與防爆環境？ 歡迎提供設備類型、訊號電壓與現場環境， 我們可協助完成突波保護器選型， 讓避雷器功能發揮最佳保護效果。
