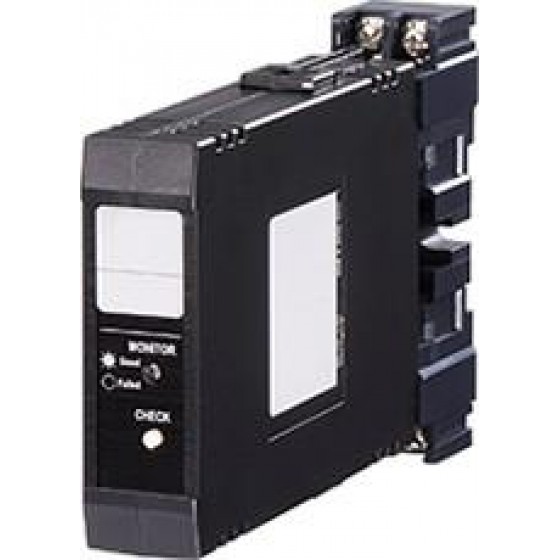

產品介紹
在工業自動化系統中， 訊號線（4-20mA、脈波、計數訊號等）經常從現場設備延伸到控制室， 若發生雷擊或感應雷， 突波可能透過訊號電纜侵入 PLC 或 DCS 系統。 MDJST 避雷器透過高速限壓元件與能量衰減設計， 在突波發生瞬間快速導通並將能量導向接地端， 同時確保正常訊號傳輸不受影響。
響應速度
3ns
放電容量
20kA
最大負載電流
1A
安裝方式
DIN導軌
避雷器原理
MDJST 的避雷器原理是利用雷浪湧能量限制方式， 當突波進入訊號線時， 內部放電元件與限壓元件會快速導通， 將過電壓限制在安全範圍， 並將能量釋放至接地端。 在正常訊號傳輸時， 避雷器保持高阻抗， 因此不會影響 4-20mA 或脈波訊號的精度。
避雷器功能與特色
- 保護 4-20mA DC 訊號與脈波訊號
- 3ns 超高速突波響應
- 20kA 高容量雷浪湧防護
- 內建電池型監測電路
- 可選擇 LED 狀態顯示與警報輸出
- DIN 導軌或壁面安裝
應用範圍
- PLC / DCS / SCADA 系統
- 4-20mA 變送器訊號
- 工業監控系統
- 長距離訊號電纜防雷
接地施工提醒
避雷器接地端與被保護設備接地端應採共用接地， 並將接地阻抗控制在 100Ω 以下， 以確保雷浪湧能量能有效釋放。
避雷器接地端與被保護設備接地端應採共用接地， 並將接地阻抗控制在 100Ω 以下， 以確保雷浪湧能量能有效釋放。
詳細規格（MDJST）
| 項目 | 規格 |
|---|---|
| 型號 | MDJST-12 / MDJST-24 / MDJST-48 |
| 安裝方式 | DIN導軌或壁面安裝 |
| 最大工作電壓 | ±18V / ±36V / ±60V |
| 限制電壓 | ±30V / ±50V / ±90V |
| 響應時間 | 3ns 以下 |
| 放電容量 | 20kA (8/20μs) |
| 最大負載電流 | 1A |
| 漏電流 | ≤5μA |
| 串聯電阻 | 3Ω 以下 |
| 工作溫度 | -5～+55°C |
| 重量 | 約230g |
詢價與技術選型
想確認 MDJST 是否適用你的訊號系統？ 歡迎提供系統電壓、訊號類型與現場接地方式， 我們可協助完成突波保護器選型， 讓避雷器功能發揮最佳防雷效果。
