產品介紹

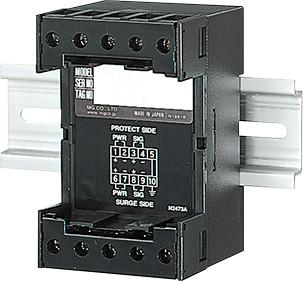

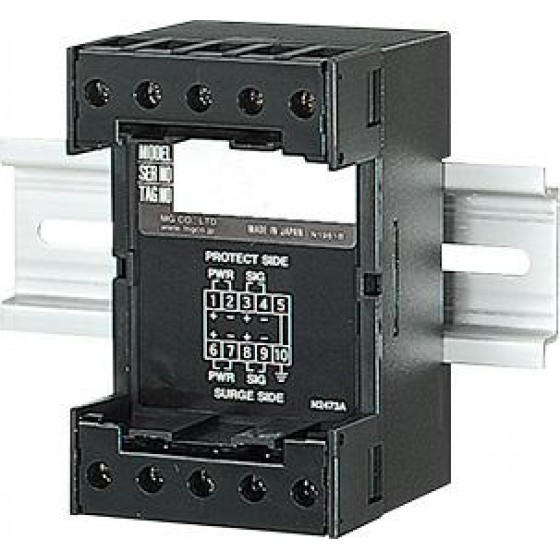

在自動化控制系統中，4～20mA 訊號線經常延伸至現場設備， 當雷擊或感應雷發生時， 突波可能透過訊號線侵入 PLC、DCS 或監控系統。 MDK-24 設計用於保護變送器與受信器之間的訊號迴路， 當突波發生時能迅速導通並將能量洩放至接地端， 同時維持正常訊號傳輸不受影響。
適用訊號
4-20mA / 低電壓訊號
最大線間電壓
30V DC
放電容量
5000A
安裝方式
DIN 導軌
避雷器原理
MDK-24 的避雷器原理是利用內部放電元件在突波來臨時快速導通， 形成低阻抗通道， 將雷浪湧能量導向接地端。 同時透過限壓元件控制電壓上升， 確保後端儀表與控制設備不會承受過高電壓， 而在正常訊號運作時保持高阻抗狀態， 避免影響計測訊號的精度。
避雷器功能與產品特色
- 保護 4～20mA DC 變送器訊號迴路
- 可用於 30V DC 以下電壓信號與電流信號
- DIN 導軌安裝，適合控制盤集中防雷
- 高放電容量設計，提高雷擊防護能力
- 不影響正常訊號傳輸
應用範圍
- 工業自動化控制盤
- PLC / DCS / SCADA 系統訊號保護
- 壓力、溫度、流量等變送器訊號線
- 長距離現場設備與控制室之間的訊號配線
接地施工提醒
避雷器接地端與被保護設備外殼接地端應進行跨線連接， 並建議將接地阻抗控制在 100Ω 以下， 以確保突波能量能有效洩放。
避雷器接地端與被保護設備外殼接地端應進行跨線連接， 並建議將接地阻抗控制在 100Ω 以下， 以確保突波能量能有效洩放。
詳細規格（MDK-24）
| 項目 | 規格說明 |
|---|---|
| 機型 | MDK-24 |
| 構造 | 盒型、表面端子構造 |
| 安裝方式 | DIN 導軌安裝 |
| 連接方式 | M3.5 螺絲端子 |
| 重量 | 約150g |
| 使用溫度 | -5～+55°C |
| 使用濕度 | 30～90%RH |
| 放電開始電壓 | 線間 30V / 線對地 ±290V |
| 限制電壓 | 線間 40V / 線對地 ±650V |
| 響應時間 | 0.1μs 以下 |
| 漏電流 | ≤5μA |
| 放電容量 | 5000A (8/20μs) |
| 最大負載電流 | 100mA |
| 內部串聯電阻 | 20Ω ±5% |
| 最大線間電壓 | 30V |
詢價與技術選型
想確認 MDK-24 是否適用你的 4-20mA 訊號迴路、現場配線距離與控制盤配置？ 歡迎提供系統電壓、線路長度與接地方式， 我們可協助完成突波保護器選型， 讓避雷器功能發揮最佳保護效果。
