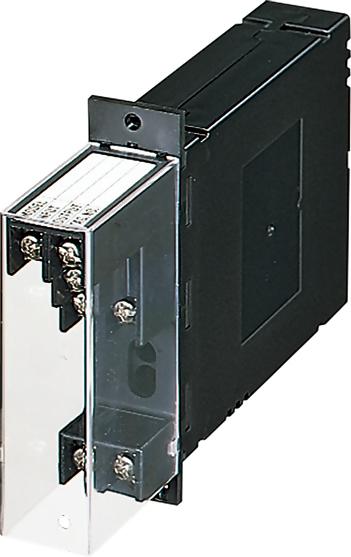

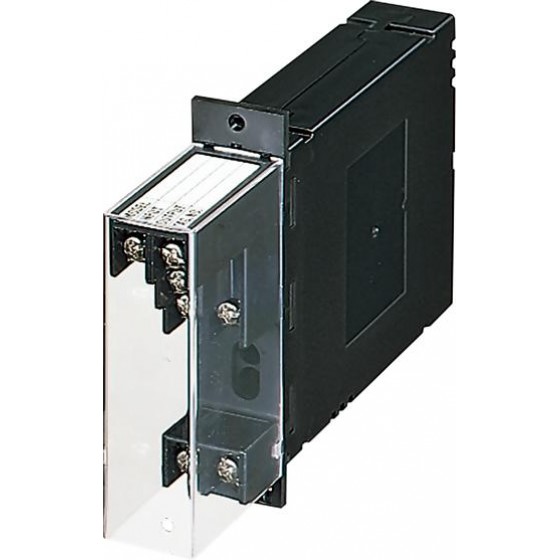

產品介紹
在工廠自動化與能源/製程監控系統中，訊號線（4–20mA、脈波、計數等）常因長距離配線、戶外引入、或與動力線並行而承受突波威脅。 MGD-24 以架式多聯安裝為核心設計，可在有限盤體空間內集中佈署多組訊號線防護；同時提供雙通道架構，便於同類訊號的成對保護與配線管理。 透過內部放電元件在突波瞬間導通並洩放到接地端，搭配限壓特性控制殘壓，達到穩定的避雷器功能，並維持量測訊號的可用性與準確性。
適用電壓
24V DC
通道數
雙通道
放電容量
1000A (8/20μs)
最大負載電流
100mA
避雷器原理（訊號線突波防護）
MGD-24 的避雷器原理是：當雷擊或感應雷造成訊號線瞬間過電壓時，內部放電元件快速導通， 將浪湧能量導向接地端（G），並限制線間與線對地的電壓上升幅度（限制電壓）。 在正常訊號狀態下維持高阻抗，因此可做到「只在突波來臨時啟動保護」，兼顧訊號完整性與防雷安全。
避雷器功能與產品特色
- 保護 4～20mA 與脈波訊號：降低雷浪湧透過訊號電纜侵入造成的損壞風險。
- 只吸收雷浪湧：不影響計測訊號，降低誤判與訊號漂移。
- 架式多聯安裝：可搭配標準安裝架（BX-16G）進行多聯佈署。
- 雙通道型：同一機型提供兩路訊號防護，配線更有效率。
- 前面端子構造＋端子蓋：便於施工與端子防護。
應用範圍
- 2 線式 4–20mA 變送器迴路（壓力/流量/溫度/液位等）
- PLC / DCS / 遠端 I/O 訊號端保護（類比/脈波/計數）
- 控制室—現場之間長距離訊號電纜、防雷分層與盤內集中式防護
安裝提醒（跨線共地必做）
避雷器接地端（G）與被保護設備外殼接地端之間，請務必使用「跨線連接」，並將接地阻抗控制在 100Ω 以下。 若被保護設備沒有接地端子，至少需確實接地避雷器本體。
避雷器接地端（G）與被保護設備外殼接地端之間，請務必使用「跨線連接」，並將接地阻抗控制在 100Ω 以下。 若被保護設備沒有接地端子，至少需確實接地避雷器本體。
詳細規格（MGD-24）
| 項目 | 規格說明 |
|---|---|
| 機型 / 訂購代碼 | MGD-24（固定機型） |
| 構造 | 架式安裝型前面端子構造、備有端子蓋 |
| 通道數 | 雙通道型 |
| 連接方式 | M3.5 螺絲端子（緊固扭矩 0.8 N·m |
| 端子螺絲 / 機殼材質 | 端子螺絲：鐵（表面鍍鎳）；機殼：黑色耐燃性樹脂 |
| 使用溫度 / 濕度 | -5～+55°C；30～90%RH（無冷凝） |
| 安裝 | 架式安裝；可透過標準安裝架（BX-16G）進行多聯安裝 |
| 重量 | 約 200g |
| 放電開始電壓（峰值） | 線間：30Vmin；線-接地：±500Vmax |
| 限制電壓 | 線間：40Vmax；線-接地：±650Vmax |
| 響應時間 | 0.1 μs 以下 |
| 漏電流 | 線間：≤5μA（@30V DC）；線-接地：≤5μA（@±140V DC） |
| 放電容量 | 1000A（8/20μs） |
| 最大負載電流 | 100mA |
| 內部串聯電阻 | 約 20Ω（往返 2 線） |
| 最大線間電壓 | 30V |
詢價與技術選型
想確認 MGD-24 是否適用你的 4–20mA/脈波訊號、現場線路長度、架式多聯安裝數量與接地方式？ 歡迎提供（訊號類型、線路距離、控制室/現場配置、接地條件），我們可協助完成合適的突波保護器選型與配置建議，讓避雷器功能發揮到位。
