產品介紹

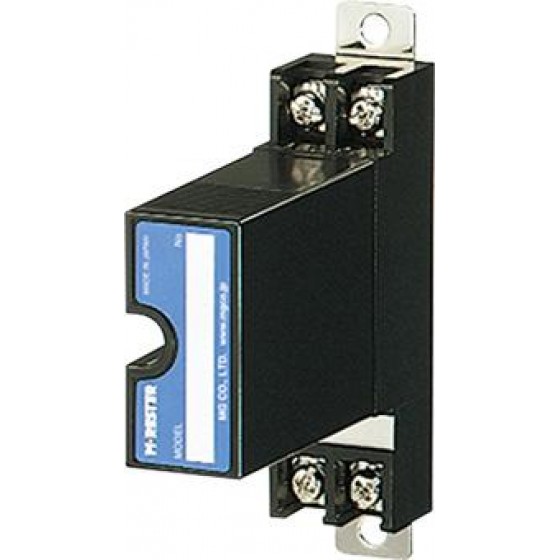

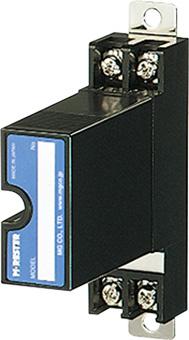

工業現場的 2 線制傳輸線與長距離訊號配線，常在雷雨季節承受雷浪湧與感應雷突波， 導致控制誤判、訊號漂移甚至設備停機。MDP-65-1 的設計重點是「只吸收雷浪湧，而不影響計測信號」， 在突波發生瞬間提供低阻抗洩放路徑並限制殘壓，平時則維持高阻抗，不干擾 4～20mA / Pulse 的正常傳輸。
適用訊號
4～20mA / Pulse
放電容量 (Imax)
5000A (8/20μs)
最大工作電壓
線間 70V
結構形式
插拔式（不斷訊）
避雷器原理（訊號線突波防護）
MDP-65-1 的避雷器原理是利用內部放電元件與限壓元件， 在雷擊/感應雷造成瞬間過電壓時快速導通，將浪湧能量導向接地端（G）， 同時以電壓保護水平（Up）限制殘壓，避免後端計測電路與 I/O 端子承受過高衝擊。 正常狀態下避雷器維持高阻抗，因此能兼顧訊號完整性與防雷安全。
避雷器功能與產品特色
- 保護 4～20mA DC 與脈波訊號：適用 2 線制傳輸線與電子設備 I/O 的突波防護。
- 只吸收雷浪湧、不影響計測：突波來才動作，平時不干擾訊號。
- 插拔式、不斷訊維護：更換避雷模組也不會中斷訊號傳輸。
- 高放電容量：Imax 5000A（8/20μs），適合戶外與長距離配線。
- 可選 DIN 導軌適配器與塗層：盤內安裝更彈性、環境適配更完整。
應用範圍
- 2 線制傳輸線保護（4～20mA DC 變送器迴路）
- 電子設備輸入／輸出（I/O）訊號端突波防護
- 戶外長距離配線：儀表、PLC/DCS、資料採集系統（DAQ）訊號線
重要提醒：放電容量 5000A 的「標籤顏色辨識」
本產品放電容量由 1000A 提升至 5000A，避雷模組與底座的規格標籤已改為「青色」。 若與舊款（標籤顏色：黑/黃）模組或底座混用，整體放電容量可能無法達到 5000A。 建議依標籤顏色確認：黑 / 黃＝1000A；青＝5000A。
本產品放電容量由 1000A 提升至 5000A，避雷模組與底座的規格標籤已改為「青色」。 若與舊款（標籤顏色：黑/黃）模組或底座混用，整體放電容量可能無法達到 5000A。 建議依標籤顏色確認：黑 / 黃＝1000A；青＝5000A。
安裝提醒（跨線共地必做）
避雷器接地端（G）與被保護設備外殼接地端之間，請務必用跨線連接並確保接地阻抗 100Ω 以下； 若被保護設備無接地端子，至少需確實接地避雷器本體。使用 DIN 導軌適配器時，安裝螺絲兼作接地端子。
避雷器接地端（G）與被保護設備外殼接地端之間，請務必用跨線連接並確保接地阻抗 100Ω 以下； 若被保護設備無接地端子，至少需確實接地避雷器本體。使用 DIN 導軌適配器時，安裝螺絲兼作接地端子。
詳細規格（MDP-65-1）
| 項目 | 規格說明 |
|---|---|
| 機型 / 訂購代碼 | MDP-65-1①（例：MDP-65-1/A33/CE/Q） |
| 構造 | 插拔式 |
| 連接方式 | M4 螺絲端子（緊固扭矩 0.8 N·m） |
| 端子螺絲材質 | 鐵（表面鍍鎳） |
| 機殼材質 | 黑色耐燃性樹脂 |
| 使用溫度 / 濕度 | -5～+55°C；30～90%RH（無冷凝） |
| 安裝方式 | 壁面安裝或 DIN 導軌安裝 |
| 重量 | 標準型：約120g；含 DIN 導軌適配器：約145g |
| 靜電容量（參考） | 線間 2000pF（@1MHz）；線-接地 100pF（@1MHz） |
| 最大工作電壓（Uc） | 線間 70V；線-接地 ±140V |
| 電壓保護水平（Up）@1kV（100A） | 線間 80V；線-接地 ±650V |
| 電壓保護水平（Up）@2kV（1kA） | 線間 110V；線-接地 ±800V |
| 響應時間 | 線間 ≤4ns；線-接地 ≤20ns |
| 漏電流 | 線間 ≤5μA（@70V DC）；線-接地 ≤5μA（@±140V DC） |
| 放電容量（Imax） | 5000A（8/20μs） |
| 最大負載電流（IN） | 100mA |
| 內部串聯電阻 | 20Ω ±10%（往返 2 線） |
| 浪湧保護性能 | IEC 61643-21 類別 C1、C2、D1 |
| 適用標準（摘要） | EMC：EN 61000-6-4 / EN 61000-6-2；RoHS |
詢價與技術選型
想確認 MDP-65-1 是否適用你的訊號類型（4～20mA / 脈波）、線路長度、盤體配置與接地條件？ 歡迎提供（訊號種類、配線距離、設備位置、接地方式），我們可協助完成合適的突波保護器選型與配置建議，讓避雷器功能發揮到位。
