產品介紹

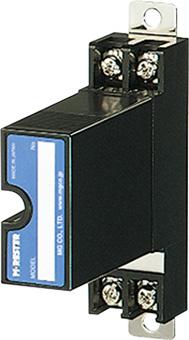

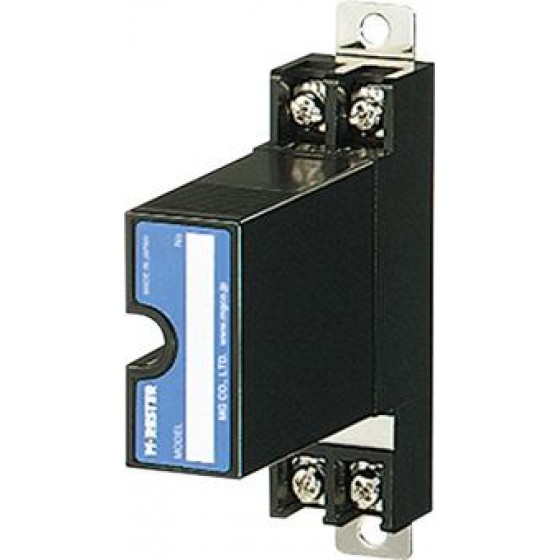

工業儀表與電子設備的 4–20mA 訊號線，常因配線距離長而成為雷浪湧入侵路徑， 一旦雷擊或感應雷發生，可能造成計測誤差、I/O 模組損壞或系統停機。 MDP-24-1 為插拔式訊號線避雷器， 在正常運作時保持高阻抗、不影響訊號傳輸； 當突波出現時，能快速吸收並洩放浪湧能量，保護後端電子設備。
適用訊號
4–20mA / Pulse
放電容量 (Imax)
5000A
最大負載電流
100 mA
結構形式
插拔式
避雷器原理（訊號線突波防護）
MDP-24-1 的避雷器原理是透過內部放電元件與限壓元件， 在雷浪湧發生的瞬間建立低阻抗通道，將過電壓導向接地， 並將殘壓限制在設備可承受範圍內。 平時避雷器維持高阻抗狀態，不介入 4–20mA 訊號傳輸， 只有突波來臨時才啟動防護，兼顧訊號完整性與防雷安全。
避雷器功能與產品特色
- 不中斷訊號更換：插拔避雷模組時，訊號仍可持續傳輸。
- 只吸收雷浪湧：不影響 4–20mA 計測訊號精準度。
- 高突波耐受能力：Imax 5000A（8/20μs），適合戶外與長距離配線。
- 壁掛 / DIN 導軌安裝：依選配可搭配 DIN 導軌適配器使用。
- 多種塗層選配：矽、聚氨酯、橡膠塗層，對應不同環境需求。
應用範圍
- 2 線式傳輸線（4–20mA DC 變送器）
- 電子設備 I/O（輸入／輸出）訊號保護
- 工業儀表盤、控制盤與戶外設備
安裝提醒
請將避雷器接地端與被保護設備外殼接地端以跨線方式連接， 並確保接地阻抗在 100Ω 以下，以發揮最佳突波洩放效果。
請將避雷器接地端與被保護設備外殼接地端以跨線方式連接， 並確保接地阻抗在 100Ω 以下，以發揮最佳突波洩放效果。
詳細規格（MDP-24-1）
| 最大工作電壓 (Uc) | 線間 30V / 線-地 ±140V |
| 電壓保護水平 (Up) | 線間 40–45V / 線-地 ±650～800V |
| 放電容量 (Imax) | 5000A（8/20μs） |
| 最大負載電流 | 100 mA |
| 響應時間 | 線間 ≤4ns / 線-地 ≤20ns |
| 內部串聯電阻 | 20Ω ±10% |
| 使用環境 | -5 ～ +55°C，30～90%RH（無凝露） |
| 浪湧保護性能 | IEC 61643-21 C1 / C2 / D1 |
詢價與技術選型
想確認 MDP-24-1 是否適用你的 4–20mA 或脈波訊號、 線路長度、配線方式與接地條件？ 歡迎提供系統資訊（訊號類型、線路距離、盤體配置與接地方式）， 我們可協助完成合適的突波保護器選型與配置建議， 讓避雷器功能發揮到位。
