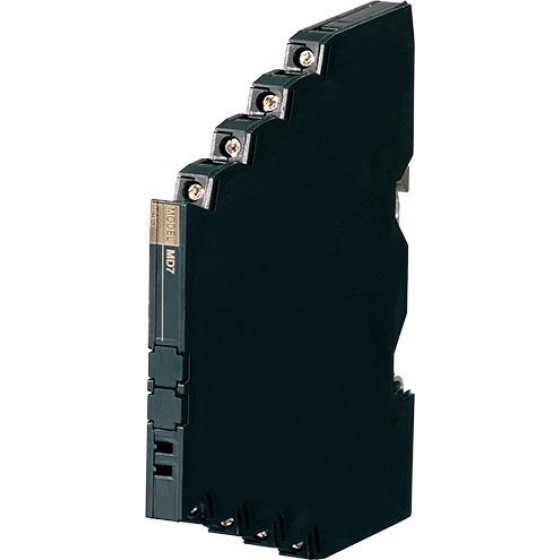

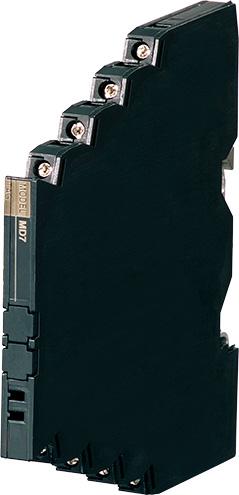

產品介紹
在工業現場，2 線式迴路（如 4–20mA DC 變送器）、盤內 I/O、戶外長距離配線常是雷浪湧的入侵通道， 一旦雷擊或感應雷發生，可能造成訊號漂移、I/O 模組損壞或系統誤動作。 MD7ST 以多極保護電路與高容量放電元件設計，提供 20kA（8/20μs）與 1kA（10/350μs）的超高浪湧承受能力， 並可依現場需求選擇屏蔽端子接法（FF/FG/GF/GG）、是否配置「兼作斷路開關的保險絲」、以及 ATEX 本質安全防爆版本， 讓避雷配置更符合現場規範與施工習慣。
外形厚度
7 mm
放電容量 (Imax)
20kA (8/20μs)
雷電流 (10/350μs)
1.0kA
最大負載電流
250 mA
避雷器原理（訊號線突波防護）
MD7ST 的避雷器原理是於突波發生瞬間，內部放電元件迅速導通，建立低阻抗通道， 將浪湧能量導向接地（DIN 導軌接地），同時以多極保護電路限制殘壓（Up），避免後端電子設備承受過高衝擊。 在正常訊號狀態下，本產品保持高阻抗，不介入訊號傳輸；只有雷浪湧或感應雷突波出現時才啟動防護， 因此能兼顧訊號完整性與防雷安全。
避雷器功能與產品特色
- 超高容量：20kA（8/20μs）與 1kA（10/350μs）高浪湧承受能力，適合高雷害環境。:contentReference[oaicite:1]{index=1}
- 7mm 薄型省空間：適用多點密集保護，盤內配置更彈性。:contentReference[oaicite:2]{index=2}
- 多極保護電路：保護性能更完整，降低 I/O 端受損風險。:contentReference[oaicite:3]{index=3}
- DIN 導軌接地：金屬 DIN 導軌扣設計，施工俐落、洩放路徑明確。:contentReference[oaicite:4]{index=4}
- 備有屏蔽端子：可依設備規範選擇 FF/FG/GF/GG，對應不同屏蔽線接地策略。:contentReference[oaicite:5]{index=5}
- 可選保險絲兼作斷路開關：當多迴路共用電源匯流排時，短路故障可隔離迴路。:contentReference[oaicite:6]{index=6}
- 可選 ATEX 本質安全防爆：適用需本安防爆認證的場合（依選型代碼）。:contentReference[oaicite:7]{index=7}
應用範圍
- 2 線式傳輸線保護（如 4–20mA DC 迴路與標準信號）:contentReference[oaicite:8]{index=8}
- 電子設備 I/O（輸入/輸出）端子突波防護 :contentReference[oaicite:9]{index=9}
- 盤內多點訊號線避雷配置（高密度、窄空間）
- 需要屏蔽線（SHLD）管理的儀表/控制系統
- 需要本質安全防爆認證的危險區域訊號迴路（選配 ATEX）
安裝提醒（DIN 導軌接地品質很關鍵）
請務必將 DIN 導軌確實接地，並建議接地阻抗維持在 100Ω 以下； 同時 DIN 導軌與被保護設備筐體需跨線共地，以提升突波洩放效率。 另提醒：鋁製 DIN 導軌表面氧化可能影響導通性，建議使用鐵製或銅製導軌。:contentReference[oaicite:10]{index=10}
請務必將 DIN 導軌確實接地，並建議接地阻抗維持在 100Ω 以下； 同時 DIN 導軌與被保護設備筐體需跨線共地，以提升突波洩放效率。 另提醒：鋁製 DIN 導軌表面氧化可能影響導通性，建議使用鐵製或銅製導軌。:contentReference[oaicite:10]{index=10}
詳細規格（MD7ST）
| 項目 | 規格說明 |
|---|---|
| 機型/選型格式 | MD7ST-①②③④⑤（例：MD7ST-24FF00/Q）:contentReference[oaicite:11]{index=11} |
| ① 使用電壓 | 24：24V DC｜60：60V DC :contentReference[oaicite:12]{index=12} |
| ② 屏蔽端子（對信號/對地） | FF：浮空/浮空｜FG：浮空/接地｜GF：接地/浮空｜GG：接地/接地 :contentReference[oaicite:13]{index=13} |
| ③ 保險絲（兼作斷路開關） | 0：無｜1：有（僅限「無防爆」時可選）:contentReference[oaicite:14]{index=14} |
| ④ 防爆認證 | 0：無｜2：ATEX 本質安全型（下單需指定使用國家）:contentReference[oaicite:15]{index=15} |
| ⑤ 附加代碼 | （空白）無｜/Q 選配規格（不可與 ATEX「2」同選）:contentReference[oaicite:16]{index=16} |
| 選配塗層（需 /Q） | /C01 矽塗層｜/C02 聚氨酯塗層 :contentReference[oaicite:17]{index=17} |
| 構造/防護等級 | 薄型前面端子構造；IP20 :contentReference[oaicite:18]{index=18} |
| 接線方式 | 歐式端子（緊固扭矩 0.3 N·m）:contentReference[oaicite:19]{index=19} |
| 端子線徑/露線 | 0.2～2.5 mm²；露線長度 8mm :contentReference[oaicite:20]{index=20} |
| 接地方式/安裝 | DIN 導軌接地；DIN 導軌安裝 TH35-7.5（厚度 1mm）:contentReference[oaicite:21]{index=21} |
| 重量 | 約 70g :contentReference[oaicite:22]{index=22} |
| 使用溫度 | 無防爆：-25～+85°C（有防爆依防爆規格）:contentReference[oaicite:23]{index=23} |
| 最大工作電壓（Uc） | 線間：30V（24型）/ 70V（60型） 線-接地：±60V（24型/FF）/ 30V（24型/FG・GF・GG）/ ±160V（60型/FF）/ 70V（60型/FG・GF・GG） 線-SHLD：±160V（FF・FG）/ ±7.5V（GF・GG） SHLD-接地：±160V（FF・GF）/ 短路（FG・GG） :contentReference[oaicite:24]{index=24} |
| 電壓保護水平（Up）@4kV（1.2/50μs） | 線間：60V（24型）/ 115V（60型） 線-接地：±800V（FF・GF）/ ±60V（24型/FG・GG）/ ±115V（60型/FG・GG） 線-SHLD：±1200V（FF）/ ±800V（FG）/ ±60V（24型/GF・GG）/ ±115V（60型/GF・GG） SHLD-接地：±800V（FF・GF）/ 短路（FG・GG） :contentReference[oaicite:25]{index=25} |
| 漏電流（＠最大工作電壓） | 線間 ≤5μA；其他間 ≤5μA :contentReference[oaicite:26]{index=26} |
| 響應時間 | 線間 ≤4ns；其他間 ≤20ns :contentReference[oaicite:27]{index=27} |
| 放電容量（Imax） | 20kA（8/20μs）、1.0kA（10/350μs）:contentReference[oaicite:28]{index=28} |
| 最大負載電流（IN） | 250mA :contentReference[oaicite:29]{index=29} |
| 內部串聯電阻 | 無保險絲：4.7Ω±10%（24型/每線）、10Ω±10%（60型/每線） 有保險絲：7.5Ω±10%（24型/每線）、12.5Ω±10%（60型/每線） :contentReference[oaicite:30]{index=30} |
| 浪湧保護性能 | IEC 61643-21 類別 C1、C2、D1 :contentReference[oaicite:31]{index=31} |
詢價與技術選型
想確認 MD7ST 適用你的 2 線式迴路（例如 4–20mA DC）、工作電壓（24V/60V）、 屏蔽線接法（FF/FG/GF/GG）、是否需要保險絲隔離迴路，以及是否需 ATEX 本安防爆？ 歡迎提供訊號類型、線路長度、屏蔽線處理方式、安裝導軌材質與接地條件，我們可協助完成合適的突波保護器選型與配置建議，讓避雷器功能發揮到位。
