產品介紹

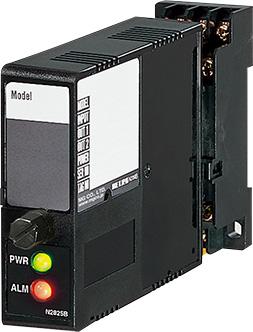

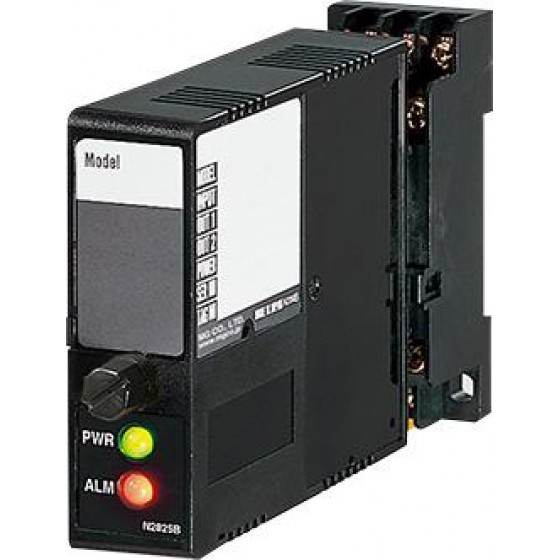

工業現場長距離訊號迴路（如 4～20mA DC）經常成為雷浪湧入侵路徑， 可能導致 I/O 模組受損、訊號漂移或系統誤動作。MDM2A-65 的設計重點是「只吸收雷浪湧，而不影响计测信号」， 在不干擾量測的前提下，於突波瞬間將能量導向接地並限制殘壓。 同時透過 PWR（電源）顯示與 ALM（三色）狀態顯示，可掌握放電元件壽命、限壓元件功能減弱，並以警報接點輸出告警， 適合用於關鍵訊號迴路的預防性維護。
保護對象
4～20mA DC 等訊號線
放電容量
5000A (8/20μs)
響應時間
≤ 0.1 μs
警報輸出
b 接點
避雷器原理（訊號線突波防護）
MDM2A-65 的避雷器原理是透過放電元件與限壓元件協同動作： 當雷擊或感應雷造成訊號線瞬間過電壓時，內部保護路徑迅速導通，將浪湧能量導向接地端； 同時以限制電壓（Up）控制殘壓，降低後端計測電路與 I/O 端子受損風險。 正常狀態下維持高阻抗，因此能兼顧訊號完整性與防雷安全。
避雷器功能與產品特色
- 壽命顯示（ALM 三色 LED）：最初接通電源熄燈；承受一次雷浪湧亮綠；接近壽命亮橙；壽命到期亮紅。
- 功能減弱判定：限壓元件漏電約 7.5μA 視為功能減弱。
- 警報接點輸出：放電元件壽命到期、限壓元件功能減弱、或供電電源斷電時為 ON（b 接點）。
- 只吸收雷浪湧：保護訊號線同時不影响计测信号，降低誤動作與訊號漂移風險。
- 薄形插入式構造：支援壁面或 DIN 導軌安裝，盤內配置更彈性。
應用範圍
- 4～20mA DC 變送器迴路（壓力、流量、溫度、液位等）
- 控制盤、儀表盤、遠端 I/O、資料採集（DAQ）訊號端保護
- 戶外長距離配線：需要壽命顯示與告警輸出的關鍵系統
安裝提醒（跨線共地必做）
請務必依型錄接線要領圖進行「跨線連接」：避雷器接地端與被保護設備外殼接地端需跨線共地， 並建議接地阻抗維持在 100Ω 以下，以提升突波洩放效率。
請務必依型錄接線要領圖進行「跨線連接」：避雷器接地端與被保護設備外殼接地端需跨線共地， 並建議接地阻抗維持在 100Ω 以下，以提升突波洩放效率。
詳細規格（MDM2A-65）
| 項目 | 規格說明 |
|---|---|
| 機型/訂購代碼 | MDM2A-65-①（例：MDM2A-65-M2） |
| 構造 | 薄形插入式構造 |
| 連接方式 | M3 螺絲端子（緊固扭矩 0.8 N·m） |
| 安裝方式 | 壁面安裝或 DIN 導軌安裝 |
| 重量 | 約 150g |
| 使用溫度/濕度 | -5～+55°C；30～90%RH（無凝露） |
| 耗電量 | AC：100V 約2VA / 200V 約3VA / 240V 約4VA；DC：約1.5W |
| 放電開始電壓（峰值） | 線間：70Vmin；線-接地：±300Vmin |
| 限制電壓（Up）@2kV（1kA） | 線間：110V；線-接地：±800V |
| 響應時間 | 0.1 μs 以下 |
| 漏電流 | 線間：≤5μA（@70V DC）；線-接地：≤5μA（@±140V DC） |
| 放電容量 | 5000A（8/20μs） |
| 最大負載電流 | 100mA |
| 內部串聯電阻 | 20Ω ±10%（往返 2 線） |
| 最大線間電壓 | 70V |
| 警報接點（b 接點） | 額定負載：125V AC 0.5A（cosφ=1）、30V DC 1A（電阻負載） 最大開關電壓：125V AC / 110V DC；最大開關功率：62.5VA（AC）/ 30W（DC） 最小負載：5V DC 1mA |
| 絕緣/耐壓 | 絕緣電阻：避雷電路－警報輸出－電源間 100MΩ 以上 / 500V DC 隔離強度：避雷電路－電源－地面間 2000V AC 1 分鐘 |
| 適用標準（摘要） | EMC：EN 61000-6-4 / EN 61000-6-2；低電壓：EN 61010-1（污染等級2等） |
詢價與技術選型
想確認 MDM2A-65 是否適用你的 4～20mA 訊號迴路、現場線路長度、以及供電方式（AC / DC）？ 歡迎提供（訊號類型、配線距離、盤體/設備位置、接地方式），我們可協助完成合適的突波保護器選型與配置建議，讓避雷器功能發揮到位。
