產品介紹

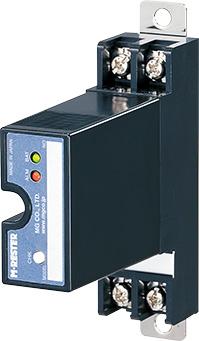

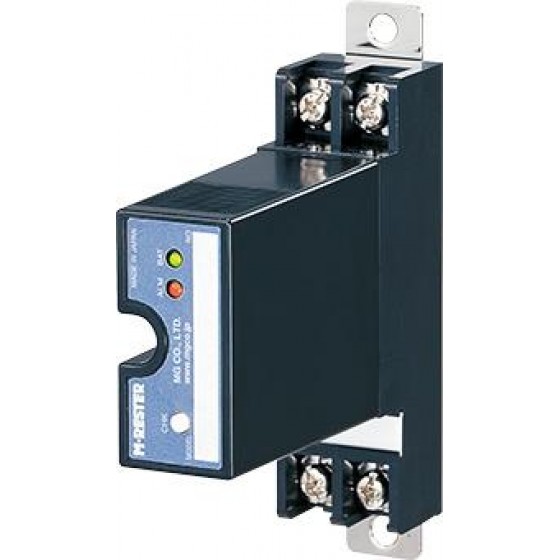

工業現場的長距離訊號迴路（例如 4–20mA DC）常因雷雨季節的雷浪湧與感應雷， 造成 I/O 端子受損、訊號漂移或設備停機。MDM2A-65 是「只吸收雷浪湧、不影響計測信號」的訊號線避雷器， 具備 PWR（電源）綠燈與 ALM（狀態）三色 LED 顯示，能呈現元件壽命與功能狀態，同時輸出警報接點（b 接點）， 適合用於需要預防性維護與遠端告警的關鍵迴路。:contentReference[oaicite:1]{index=1}
適用訊號
4–20mA DC
放電容量
5000A (8/20μs)
最大負載電流
100 mA
警報輸出
b 接點
避雷器原理（訊號線突波防護）
MDM2A-65 的避雷器原理是透過內部放電元件與限壓元件協同動作： 當訊號線出現瞬間過電壓（雷擊/感應雷浪湧）時，避雷電路會在極短時間內導通，將浪湧能量導向接地， 同時將殘壓限制在規格的限制電壓（Up）範圍內，避免後端計測電路與 I/O 模組承受過高衝擊。 平時則維持高阻抗，不干擾 4–20mA 計測訊號。:contentReference[oaicite:2]{index=2}
避雷器功能與產品特色
- 壽命顯示（ALM 三色 LED）：承受浪湧後亮綠；接近交換期亮橙；壽命到期亮紅。:contentReference[oaicite:3]{index=3}
- 功能減弱判定：當限壓元件漏電約 7.5μA 時判定功能減弱。:contentReference[oaicite:4]{index=4}
- 警報接點輸出：壽命到期／功能減弱／電源斷電時警報 ON（b 接點）。:contentReference[oaicite:5]{index=5}
- 只吸收雷浪湧：不影響計測訊號，降低誤動作與訊號漂移風險。:contentReference[oaicite:6]{index=6}
- 盤內安裝彈性：薄型插入式構造，支援壁面或 DIN 導軌安裝。:contentReference[oaicite:7]{index=7}
應用範圍
- 48V/65V DC 訊號線、4–20mA DC 迴路（壓力/溫度/流量/液位等變送器）
- 控制盤、儀表盤、遠端 I/O、資料採集系統（DAQ）訊號端保護
- 戶外長距離配線設備：需要告警接點回報維護狀態的關鍵系統
安裝提醒（跨線接地是關鍵）
請務必依型錄要求進行「跨線連接」：避雷器接地端與被保護設備外殼接地端需跨線共地， 並建議接地阻抗維持在 100Ω 以下，以提升突波洩放效率。:contentReference[oaicite:8]{index=8}
請務必依型錄要求進行「跨線連接」：避雷器接地端與被保護設備外殼接地端需跨線共地， 並建議接地阻抗維持在 100Ω 以下，以提升突波洩放效率。:contentReference[oaicite:8]{index=8}
詳細規格（MDM2A-65）
| 項目 | 規格說明 |
|---|---|
| 機型/選型格式 | MDM2A-65-①（①：供電電源代碼）:contentReference[oaicite:9]{index=9} |
| 構造 | 薄型插入式構造 :contentReference[oaicite:10]{index=10} |
| 端子/接線 | M3 螺絲端子（緊固扭矩 0.8 N·m）:contentReference[oaicite:11]{index=11} |
| 安裝方式 | 壁面安裝或 DIN 導軌安裝 :contentReference[oaicite:12]{index=12} |
| 重量 | 約 150g :contentReference[oaicite:13]{index=13} |
| 使用環境 | -5～+55°C；30～90%RH（無凝露）:contentReference[oaicite:14]{index=14} |
| 放電開始電壓（峰值） | 線間：70Vmin；線-接地：±300Vmin :contentReference[oaicite:15]{index=15} |
| 限制電壓（Up）@ 2kV（1kA） | 線間：110V；線-接地：±800V :contentReference[oaicite:16]{index=16} |
| 響應時間 | 0.1 μs 以下 :contentReference[oaicite:17]{index=17} |
| 漏電流 | 線間：≤5 μA（@70V DC）；線-接地：≤5 μA（@±140V DC）:contentReference[oaicite:18]{index=18} |
| 放電容量 | 5000A（8/20μs）:contentReference[oaicite:19]{index=19} |
| 最大負載電流 | 100 mA :contentReference[oaicite:20]{index=20} |
| 內部串聯電阻 | 20Ω ±10%（往返 2 線）:contentReference[oaicite:21]{index=21} |
| 最大線間電壓 | 70V :contentReference[oaicite:22]{index=22} |
| 警報接點（b 接點） | 額定負載：125V AC 0.5A（cosφ=1）、30V DC 1A（電阻負載） 最大開關電壓：125V AC / 110V DC；最大開關功率：62.5VA（AC）/ 30W（DC） 最小負載：5V DC 1mA :contentReference[oaicite:23]{index=23} |
| 絕緣/耐壓 | 絕緣電阻：避雷電路－警報輸出－電源間 100MΩ 以上 / 500V DC 隔離強度：避雷電路－電源－地面間 2000V AC 1 分鐘 :contentReference[oaicite:24]{index=24} |
| 耗電量（參考） | AC：100V 約2VA、200V 約3VA、240V 約4VA；DC：約1.5W :contentReference[oaicite:25]{index=25} |
| 符合標準（摘要） | EMC：EN 61000-6-4 / EN 61000-6-2；低電壓：EN 61010-1（依型錄） :contentReference[oaicite:26]{index=26} |
詢價與技術選型
想確認 MDM2A-65 是否適用你的訊號類型（4–20mA 等）、系統電壓（48V/65V DC）、 供電方式（AC / DC）、線路長度與接地條件？ 歡迎提供現場資訊（迴路型式、配線距離、盤體/設備位置、接地方式），我們可協助完成合適的突波保護器配置與選型建議，讓避雷器功能發揮到位。
