產品介紹

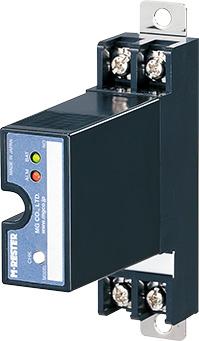

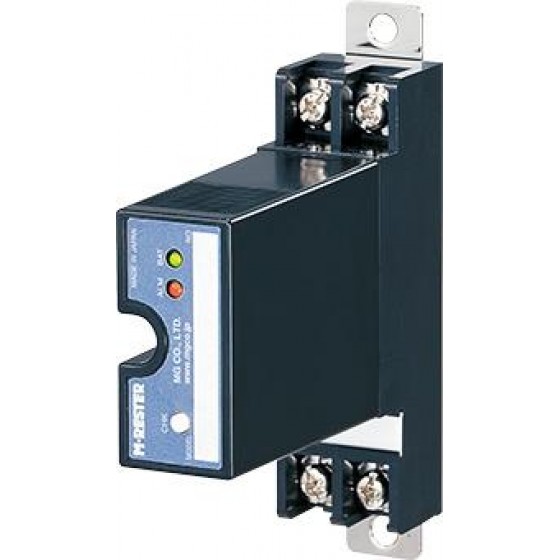

長距離配線的 4–20mA 訊號與脈波訊號，容易成為雷浪湧與感應雷的入侵路徑， 造成電子設備損壞、訊號異常或控制誤判。 MDPA-24 為插拔式訊號線避雷器，在不影響正常訊號傳輸的前提下， 可快速吸收並洩放突波能量，同時透過檢查按鈕與 LED 顯示， 讓使用者即時掌握放電元件壽命與限壓元件劣化狀態。
適用訊號
4–20mA / Pulse
放電容量 (Imax)
5000A
最大負載電流
100 mA
供電方式
電池內置
避雷器原理（訊號線突波防護）
MDPA-24 的避雷器原理是利用內部放電元件與限壓元件， 在雷浪湧發生的瞬間形成低阻抗通道，將過電壓迅速導向接地， 並限制訊號線電壓於設備可承受範圍內。 正常狀態下避雷器維持高阻抗，不介入訊號傳輸， 只有突波來臨時才啟動防護機制。
避雷器功能與產品特色
- 電池內置型：無需外接輔助電源即可進行壽命顯示與檢查。
- 壽命顯示功能：檢查按鈕搭配 LED，可判斷放電元件壽命與限壓元件劣化。
- 不中斷訊號更換：插拔避雷模組時，訊號仍可持續傳輸。
- 高突波耐受能力：Imax 5000A（8/20μs），適合戶外與長距離配線。
- 相容舊型底座：可直接替換既有 MDP-24-1 底座使用。
應用範圍
- 4–20mA DC 變送器（壓力、流量、溫度、液位）
- 脈波訊號線與遠端 I/O 訊號保護
- 工業儀表盤、控制盤與戶外設備
- 需要不中斷訊號維護的系統環境
安裝提醒
建議避雷器接地端與被保護設備外殼接地端以跨線方式連接， 並確保接地阻抗在 100Ω 以下，以提升突波洩放效果。
建議避雷器接地端與被保護設備外殼接地端以跨線方式連接， 並確保接地阻抗在 100Ω 以下，以提升突波洩放效果。
詳細規格（MDPA-24）
| 最大工作電壓 (Uc) | 線間 30V / 線-地 ±160V |
| 電壓保護水平 (Up) | 線間 50V / 線-地 ±650V |
| 放電容量 (Imax) | 5000A（8/20μs） |
| 最大負載電流 | 100 mA |
| 響應時間 | 線間 ≤4ns / 線-地 ≤20ns |
| 內部串聯電阻 | 20Ω ±10% |
| 使用環境 | -5 ～ +55°C，30～85%RH（無凝露） |
| 浪湧保護性能 | IEC 61643-21 C1 / C2 / D1 |
詢價與技術選型
想確認 MDPA-24 是否適用你的 4–20mA 或脈波訊號、 線路長度與接地方式？ 歡迎提供訊號類型、配線距離、設備位置與接地條件， 我們可協助完成合適的突波保護器選型與配置建議， 讓避雷器功能發揮到位。
