產品介紹

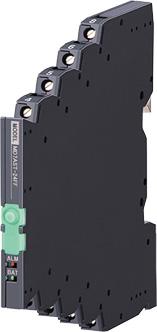

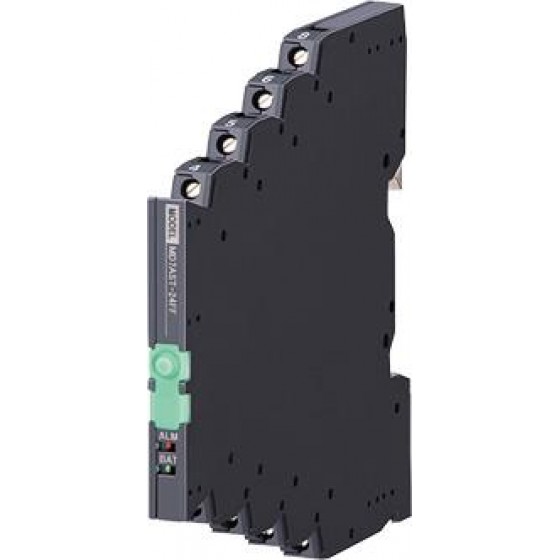

工業現場的 2 線式迴路（例如 4–20mA DC）、遠端訊號輸入/輸出、戶外長距離配線，常因雷雨季節的雷浪湧與感應雷， 導致 I/O 模組受損、訊號漂移或控制失準。MD7AST 是針對「標準訊號」設計的訊號線避雷器， 特色在於超薄 7mm、DIN 導軌接地、具屏蔽端子（SHLD）選型，以及電池內置免輔助電源。 透過檢查按鈕即可確認放電元件壽命與限壓元件劣化狀態，讓現場維護更直覺、更有效率。
外形厚度
7 mm
放電容量 (Imax)
20kA (8/20μs)
雷電流 (10/350μs)
1.0kA
供電需求
電池內置
避雷器原理（訊號線如何抑制浪湧）
MD7AST 的避雷器原理是採用多極保護電路與限壓/放電元件配置： 當信號線因雷擊或感應雷產生瞬間過電壓時，內部放電元件會在奈秒級快速動作，建立保護通道並將浪湧導向接地， 同時以限壓元件限制殘壓，避免後端計測電路與 I/O 端子承受過高衝擊。平時訊號正常時，避雷器維持高阻抗狀態， 不介入訊號傳輸；只有突波發生瞬間才啟動防護。
避雷器功能與產品特色
- 超高容量：放電電流 20kA（8/20μs）、1.0kA（10/350μs），適合高雷害環境的訊號線保護。
- 7mm 薄型省空間：適用多點/密集式保護，盤內佈局更彈性。
- 多極保護電路：整體保護性能更完整，降低訊號端受損風險。
- DIN 導軌接地：金屬 DIN 導軌扣設計，透過 DIN 導軌接地，安裝更俐落。
- 屏蔽端子（SHLD）選型：可依現場屏蔽線接地需求選 FF / FG。
- 電池內置、免輔助電源：內建鋰電池（不可充電/不可更換），方便現場導入。
- 壽命顯示與劣化判斷：檢查按鈕 + LED 顯示，可檢視放電元件壽命與限壓元件劣化。
應用範圍
- 2 線式傳輸線保護（如 4–20mA DC 迴路、一般標準信號線）
- 電子設備 I/O（輸入/輸出）端子突波防護
- 盤內多點訊號線避雷配置（高密度、窄空間）
- 需要屏蔽線（SHLD）管理的儀表/控制系統
安裝重點（DIN 導軌接地品質很關鍵）
建議 DIN 導軌務必確實接地，並使導軌與被保護設備外殼跨線共地，以提升浪湧洩放效率。 另提醒：鋁製 DIN 導軌表面氧化可能影響導通性，建議使用鐵製或銅製導軌。
建議 DIN 導軌務必確實接地，並使導軌與被保護設備外殼跨線共地，以提升浪湧洩放效率。 另提醒：鋁製 DIN 導軌表面氧化可能影響導通性，建議使用鐵製或銅製導軌。
詳細規格（MD7AST）
| 項目 | 規格說明 |
|---|---|
| 機型/選型格式 | MD7AST-①②③（例：MD7AST-24FF/Q） |
| ① 使用電壓 | 24：24V DC｜60：60V DC |
| ② 屏蔽端子（訊號/對地） | FF：浮空/浮空｜FG：浮空/接地 |
| ③ 附加代碼 | （空白）無｜/Q 選配規格（另選塗層等） |
| 構造 | 薄型前面端子構造 |
| 保護等級 | IP20 |
| 接線方式 | 歐式端子（緊固扭矩 0.3 N·m） |
| 適用線徑/露線 | 0.2～2.5 mm²；露線長度 8mm |
| 接地方式 | DIN 導軌接地（TH35-7.5，厚度 1mm） |
| 機殼材質 | 黑色耐燃性樹脂 |
| 顯示/檢查 | BAT 綠燈、ALM 紅燈；檢查按鈕（瞬間按壓） |
| 壽命判斷 | 放電元件放電次數達假設壽命次數判定到期；限壓元件漏電約 7.5μA 判定功能減弱 |
| 內建電池 | 鋰電池（不可充電/不可更換）；電池壽命約 10 年（檢查時間 ≤ 2 分鐘/月） |
| 使用環境 | -5～+55°C；30～90%RH（無冷凝） |
| 重量 | 約 70g |
| 最大工作電壓（Uc） | 線間：30V（24型）/ 70V（60型） 線-接地：±160V（共通） 線-SHLD：±160V（共通） SHLD-接地：±160V（FF）/ 短路（FG） |
| 電壓保護水平（Up）@ 6kV（1.2/50μs） | 線間：60V（24型）/ 115V（60型） 線-接地：±800V（共通） 線-SHLD：±1200V（FF）/ ±800V（FG） SHLD-接地：±800V（FF）/ 短路（FG） |
| 漏電流（@最大工作電壓） | 線間 ≤ 5μA；其他間 ≤ 5μA |
| 響應時間 | 線間 ≤ 4ns；其他間 ≤ 20ns |
| 放電容量（Imax） | 20kA（8/20μs）、1.0kA（10/350μs） |
| 最大負載電流（IN） | 250mA |
| 內部串聯電阻 | 4.7Ω±10%（24型，每線）/ 10Ω±10%（60型，每線） |
| 浪湧保護性能 | IEC 61643-21 類別 C1、C2、D1 |
| 相容/指令 | EMC：EN 61000-6-4 / EN 61000-6-2；RoHS |
詢價與技術選型
想確認 MD7AST 是否適用你的 2 線式迴路（例如 4–20mA DC）、工作電壓（24V/60V）、 屏蔽線接地方式（FF/FG）與盤內安裝條件（DIN 導軌材質/接地品質）？ 歡迎提供訊號類型、線路長度、屏蔽線接法與接地條件，我們可協助完成合適的突波吸收器選型與配置建議，讓避雷器功能發揮到位。
