產品介紹

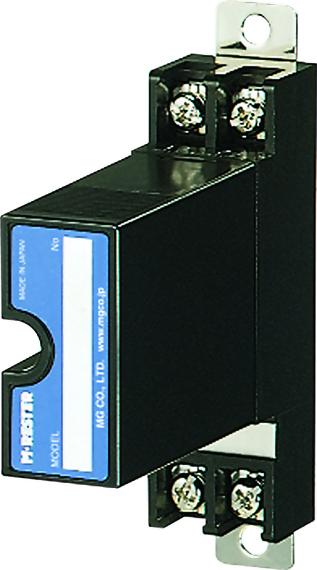

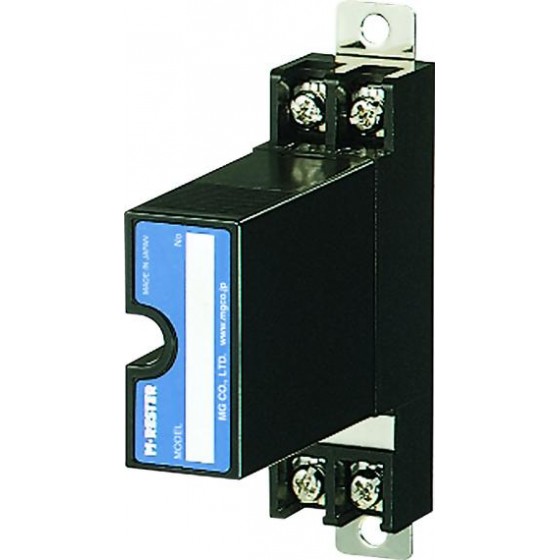

戶外設備與控制箱在雷雨季節容易遭遇雷擊與感應雷所造成的電源浪湧，輕則電源異常、重則設備損壞或停機。 MDP-200T 針對 AC 電源線路設計，能在不影響正常供電的前提下吸收突波能量； 同時避雷器內部每條線皆配置 1A 保險絲，當放電元件異常斷路時可配合熔斷機制提升整體安全性。 插拔式結構也讓維護與更換更有效率，適合需要現場快速處置的應用場景。
最大線間使用電壓 (Uc)
250V AC
放電容量
1000A (8/20μs)
響應時間
≤ 0.1 μs
內建保險絲
每線 1A
避雷器原理（電源線路的突波抑制）
MDP-200T 採用電壓限制型一端口SPD架構。當電源線路出現雷浪湧或感應雷引起的過電壓時， 內部放電元件會快速動作，把突波能量導向接地端，同時限制線路電壓上升幅度，避免後端設備承受過高應力。 這就是典型的避雷器原理：在突波瞬間啟動保護通道，平時則維持正常供電。
避雷器功能與產品特色
- 電源線突波保護：保護電源免受雷浪湧衝擊，並吸收由電感負載引起的浪湧。
- 內建保險絲：避雷器內部備有保險絲（每條線 1A），提升保護完整性。
- 插拔式結構：模組可拔插，便於維護；拔出避雷模組時電源會被切斷。
- 壁掛 / DIN 導軌：可壁面安裝或搭配 DIN 導軌適配器（A-33）安裝。
- 接地跨線建議：避雷器接地端與被保護設備外殼接地端跨線連接，建議接地阻抗 100Ω 以下。
應用範圍
- 太陽能發電系統、戶外設備電源線路突波保護
- 氣象儀器保護箱、戶外控制箱/電源箱
- 繼電器、線圈等電感負載周邊的電源突波吸收
- 工業儀表系統、I/O 供電、現場盤體電源線防雷
安裝提醒（保險絲熔斷機制要點）
為了在雷浪湧吸收元件斷路時讓保險絲能正常斷開，配線時建議將本產品的 S1、S2 端子接在供電側（依型錄接線要領）。
為了在雷浪湧吸收元件斷路時讓保險絲能正常斷開，配線時建議將本產品的 S1、S2 端子接在供電側（依型錄接線要領）。
詳細規格（MDP-200T）
| 項目 | 規格說明 |
|---|---|
| 機型 | MDP-200T①（可加附加代碼/選配） |
| 結構 | 插拔式 |
| 避雷方式 | 電壓限制型一端口 SPD |
| 連接方式 | M4 螺絲端子（0.8 N·m） |
| 安裝方式 | 壁面安裝或 DIN 導軌安裝（可選 /A33） |
| 使用溫度/濕度 | -20～+80°C；30～90%RH（無凝露） |
| 重量 | 標準型：約 90g；配備 DIN 導軌適配器：約 115g |
| 最大線間使用電壓 (Uc) | 250V AC（峰值 355V） |
| 動作開始電壓 | 線間：410V；線-接地：410V |
| 電壓保護水平 (Up) | 線間：800V；線-接地：800V |
| 響應時間 | 0.1 μs 以下 |
| 漏電流 | 線間：≤0.15mA（@300V DC）；線-接地：≤0.15mA（@300V DC） |
| 放電容量 | 1000A（8/20 μs） |
| 最大負載電流 | 1.0A |
| 底座部隔離強度 | 1500V AC 1 分鐘（所有端子與接地端子間） |
| 內部串聯電阻 | 0.4Ω 以下（往返 2 線） |
| 浪湧保護性能 | IEC 61643-1 Class III |
| 內建保險絲 | 每條線 1A |
詢價與技術選型
想確認 MDP-200T 是否適用你的供電電壓（250V AC）、負載型態（是否含繼電器/線圈等電感負載）、 安裝方式（壁掛或 DIN 導軌）與接地條件？ 歡迎提供現場資訊（供電電壓、負載電流、設備位置、接地方式），我們可協助完成合適的突波保護器選型與配置建議，讓避雷器功能發揮到位。
