產品介紹

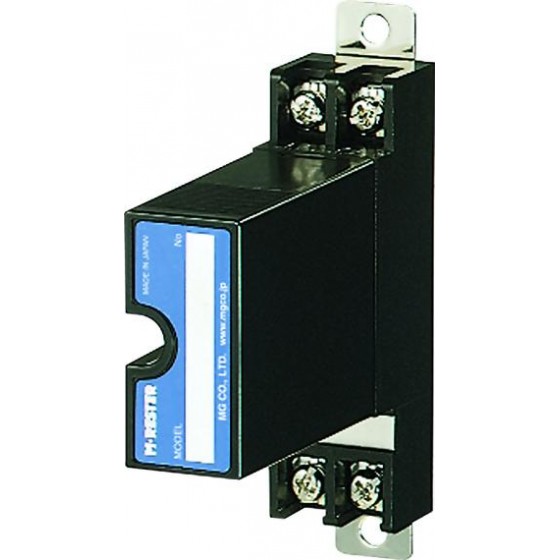

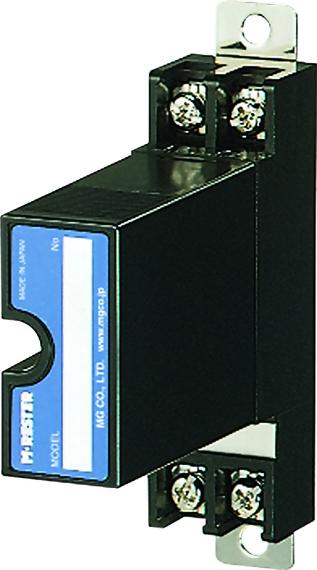

在太陽能發電設備、氣象儀器與戶外保護箱中，4–20mA 與脈波訊號線常因配線距離長， 容易成為雷浪湧與感應雷入侵的通道。MDP-65T 為插拔式訊號線避雷器， 能在浪湧來臨時迅速吸收能量並導引至接地端，同時維持訊號傳輸的穩定與精準， 是工業儀表系統常見的突波防護配置。
適用訊號
4–20mA / Pulse
放電容量 (Imax)
5000A
最大負載電流
100 mA
工作溫度
-20 ～ +80°C
避雷器原理（訊號線突波防護機制）
MDP-65T 的避雷器原理是利用內部限壓與放電元件， 在突波發生的瞬間建立低阻抗通道，將浪湧能量迅速導向接地， 並將訊號線電壓限制在設備可承受範圍內。 正常運作時，避雷器不介入訊號傳輸，僅在雷浪湧出現時啟動防護， 因此能兼顧防雷安全與量測穩定度。
避雷器功能與產品特色
- 專用於 4–20mA 與脈波訊號：適合兩線式傳輸線與設備 I/O 訊號保護。
- 只吸收突波、不影響計測：降低雷浪湧對量測與控制訊號的干擾。
- 插拔式避雷模組：維護或更換時不需中斷訊號。
- 高浪湧耐受能力：Imax 5000A（8/20μs），適用戶外與長距離配線。
- 壁掛 / DIN 導軌兩用：可依現場空間與配線需求彈性安裝。
應用範圍
- 太陽能發電系統與氣象儀器保護箱
- 4–20mA 變送器（溫度、壓力、流量、液位）
- 脈波訊號（計數、轉速、流量脈波）
- 控制盤、儀表盤與遠端 I/O 訊號線防雷
詳細規格（MDP-65T）
| 最大工作電壓 (Uc) | 線間 70V／線-地 ±140V |
| 電壓保護水平 (Up) | 線間 80–110V／線-地 ±650～800V |
| 放電容量 (Imax) | 5000A（8/20μs） |
| 最大負載電流 | 100 mA |
| 響應時間 | 線間 ≤4ns／線-地 ≤20ns |
| 內部串聯電阻 | 20Ω ±10% |
| 工作溫度 | -20 ～ +80°C |
| 安裝方式 | 壁面或 DIN 導軌 |
| 浪湧保護性能 | IEC 61643-21 C1 / C2 / D1 |
詢價與技術選型
想確認 MDP-65T 是否適用你的 4–20mA 或脈波訊號迴路、配線長度與接地方式？ 不同現場環境對訊號線避雷器的配置會有所差異。 歡迎提供訊號種類、線路距離、設備位置與接地條件， 我們可協助你完成合適的突波保護器選型與配置建議。
