產品介紹

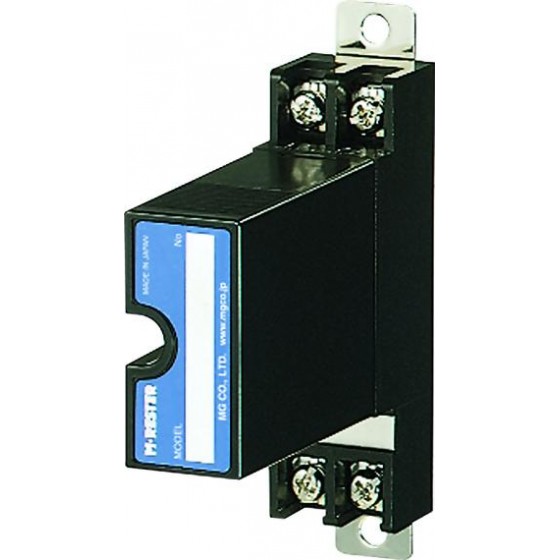

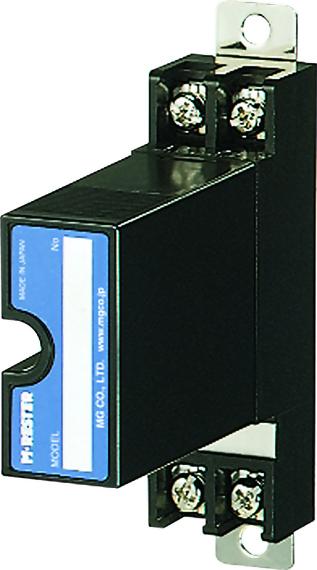

太陽能發電設備與氣象儀器保護箱常位於戶外、配線距離長，訊號線更容易受到雷浪湧與感應雷影響。 MDP-24T 專門保護 4–20mA DC 信號與脈波信號傳輸線，設計重點是「只吸收突波、不影響計測訊號」； 同時採用插拔式避雷模組，即使拔插維護也能降低對現場運作的干擾，讓訊號線防雷更有效率。
適用訊號
4–20mA / Pulse
放電容量 (Imax)
5000A
最大負載電流
100 mA
工作溫度
-20 ～ +80°C
避雷器原理（訊號線如何「抑制突波、保留量測」）
MDP-24T 的避雷器原理是透過內部放電元件與限壓元件，在突波出現的瞬間形成保護通道， 將浪湧能量導引至接地端，同時把訊號線上的過電壓限制在設備可承受的範圍內。 在正常工作時，它不會改變 4–20mA 或脈波訊號的特性；只有在雷浪湧發生時才會啟動保護，兼顧訊號品質與防護效果。
避雷器功能與產品特色
- 保護 4–20mA 與脈波訊號線：適合兩線式傳輸線與設備 I/O 訊號防雷。
- 只吸收突波、不影響計測：降低突波對量測/控制訊號造成的誤差與干擾。
- 插拔式避雷模組：模組可拔插，維護更方便（可搭配現場維修流程規劃）。
- 高浪湧耐受能力：Imax 5000A（8/20μs），適用於戶外線路的突波環境。
- 壁掛 / DIN 導軌兩用：可壁面安裝；亦可選配 DIN 導軌適配器。
應用範圍
- 太陽能發電系統、氣象儀器保護箱的訊號線防雷
- 兩線式 4–20mA 變送器（壓力、溫度、流量、液位等）
- 脈波訊號（計數、流量脈波、轉速等）
- 控制盤、儀表盤、遠端 I/O 的輸入/輸出訊號保護
安裝建議（提升突波保護效果）
建議避雷器接地端與被保護設備外殼接地端以跨線連接，並維持接地阻抗良好（例如 100Ω 以下），可顯著提升突波洩放效率。
建議避雷器接地端與被保護設備外殼接地端以跨線連接，並維持接地阻抗良好（例如 100Ω 以下），可顯著提升突波洩放效率。
詳細規格（MDP-24T）
| 項目 | 規格說明 |
|---|---|
| 機型 | MDP-24T |
| 用途 | 4–20mA DC 訊號、脈波訊號線保護（兩線式傳輸線、設備 I/O） |
| 結構 | 插拔式（避雷模組可拔插） |
| 安裝 | 壁面安裝或 DIN 導軌安裝（可選配導軌適配器） |
| 端子/接線 | M4 螺絲端子（0.8 N·m） |
| 工作溫度/濕度 | -20～+80°C；30～90%RH（無凝露） |
| 重量 | 標準型：約 120g；含 DIN 導軌適配器：約 145g |
| 靜電容量（參考） | 線間：2000pF（@1MHz）；線-地：100pF（@1MHz） |
| 最大連續工作電壓 Uc | 線間：30V；線-地：±140V |
| 電壓保護水平 Up | @1kV(100A) 線間：40V；線-地：±650V｜@2kV(1kA) 線間：45V；線-地：±800V |
| 響應時間 | 線間：≤4ns；線-地：≤20ns |
| 漏電流 | 線間：≤30μA（@30V DC）；線-地：≤5μA（@±140V DC） |
| 放電容量 Imax | 5000A（8/20μs） |
| 最大負載電流 | 100 mA |
| 內部串聯電阻 | 20Ω ±10%（往返兩線） |
| 浪湧保護性能 | IEC 61643-21 類別 C1、C2、D1 |
| 相容/指令 | EMC（EN 61000-6-4 / EN 61000-6-2）、RoHS |
備註：齊納二極體具極性，零點交叉信號不適用（依型錄說明）。
