產品介紹

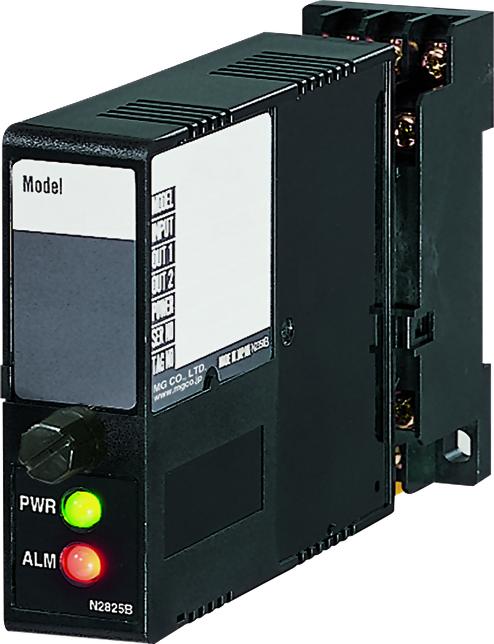

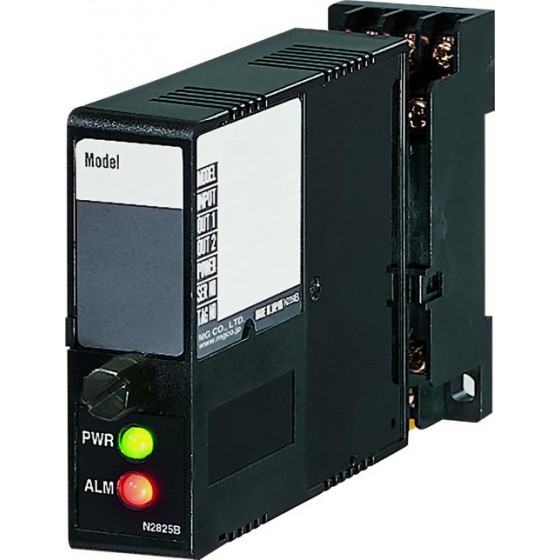

在工業現場的 4–20mA 迴路、脈波計數、遠端感測與控制訊號線中，雷擊與感應雷常透過長距離配線引入瞬間突波， 造成訊號飄移、設備當機甚至 I/O 模組損壞。MDM2AT 屬於 M-RESTER 系列的訊號線避雷器， 針對標準訊號線與脈波用途設計，可有效吸收浪湧能量，同時維持量測信號的完整性，是儀表系統常用的突波保護器解決方案。
適用訊號
4–20mA / Pulse
放電電流容量
5000A (8/20μs)
響應時間
≤ 0.1 μs
最大負載電流
100 mA
避雷器原理（訊號線如何抑制突波而不影響量測）
MDM2AT 的避雷器原理是以訊號線專用的限壓與放電元件，在突波來臨時快速形成保護通道， 將瞬間過電壓限制在設備可承受的範圍內，並把浪湧能量導向接地端，達到「抑制突波、保護設備」的目的。 其設計重點在於：正常運行時不改變 4–20mA 或脈波訊號特性，僅在浪湧發生時啟動保護，因此能兼顧保護與訊號品質。
避雷器功能與產品特色
- 專為 4–20mA / 脈波訊號線設計：適用於工業儀表與控制訊號迴路，提升整體抗雷害能力。
- 只吸收突波、不影響訊號：針對量測與脈波訊號特性設計，降低對訊號造成的負面影響。
- Life Monitor 壽命監測：可判斷劣化與壽命狀態，減少維護工時並避免突發停機。
- LED 顯示＋警報輸出：PWR 綠燈、ALM 三色燈（綠/黃/紅）與警報接點，利於遠端告警與巡檢。
- 寬溫工作：-20～+70°C，適用於戶外箱體、機房與工業現場。
應用範圍
- 4–20mA 迴路：壓力/溫度/流量/液位等感測器訊號線保護
- 脈波訊號：計數器、轉速、流量脈波輸入等
- 工業儀表盤、控制箱、儀器機櫃（instrument shelter）
- 戶外長距離配線的訊號傳輸（易受感應雷影響）
- 太陽能/戶外設備的低壓訊號線（如需配合系統架構規劃）
詳細規格（MDM2AT）
| 項目 | 規格說明 |
|---|---|
| 機型 | MDM2AT-[1]-[2] |
| 適用訊號 | 4–20mA DC、Pulse（標準訊號線/脈波用途） |
| [1] 標稱電壓 | 24：24V DC｜65：48V 或 65V DC |
| [2] 電源輸入 | M2：100–240V AC（85–264V, 47–66Hz）｜R：24V DC（±10%）｜P：110V DC（85–150V） |
| 最大連續工作電壓 (Uc) | 線間：30V（24V用）/ 70V（48/65V用）｜線對地：±140V |
| 電壓保護水平 (Up) | 線間：≤45V（24V用）/ ≤100V（48/65V用）｜線對地：±650V |
| 響應時間 | ≤ 0.1 μs |
| 放電電流容量 | 5000A（8/20 μs） |
| 最大負載電流 | 100 mA |
| 內部串聯電阻 | 20 Ω ±10%（含回路） |
| 漏電流 | 線間 / 線對地：≤ 5 μA（@max. voltage） |
| 顯示 | PWR：綠色 LED｜ALM：三色 LED（綠/黃/紅，顯示浪湧/建議更換/壽命終止） |
| 警報輸出 | N.C. 接點；125V AC 0.5A / 30V DC 1A（電阻負載） |
| 安裝方式 | 表面安裝或 DIN Rail |
| 接線 | M3 螺絲端子（0.8 N·m） |
| 工作溫度 | -20 ～ +70°C |
| 重量 | 150 g |
| 標準/認證 | EMC EN 61000-6-4 / EN 61000-6-2、EN 61010-1、RoHS |
詢價與技術選型
想確認 MDM2AT 是否適用你的訊號迴路（4–20mA 或脈波）、線路電壓（24V / 48V / 65V）與電源型式（AC 或 DC）？ 不同配線長度、接地方式與現場環境，對突波保護器配置會有差異。 歡迎提供系統資訊（訊號種類、線路電壓、配線長度、安裝位置、接地條件），我們可協助完成合適的避雷器選型與配置建議。
