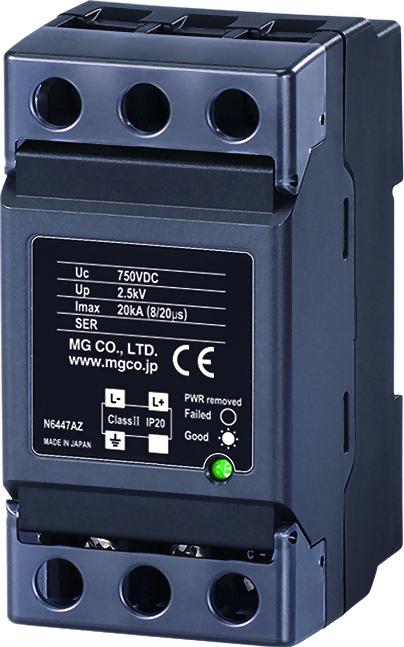

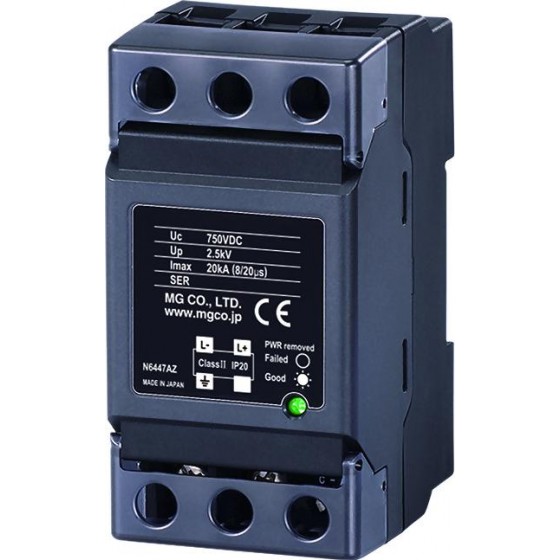

產品介紹
MATPH 系列屬於 M-RESTER 電子設備專用避雷器，主要應用於高電壓太陽能發電系統直流側， 可保護太陽能模組、轉接端子箱與功率調節器免受雷擊浪湧與感應雷的瞬間衝擊。 針對 750V DC 與 1000V DC 系統環境，MATPH 採用更適合高電壓條件的設計， 提供穩定且可靠的突波抑制效果。
適用電壓
750 / 1000V DC
放電容量 (Imax)
20kA
線-地保護電壓
1.8 / 2.1kV
線間保護電壓
2.5 / 3.3kV
避雷器原理（複合型 SPD 的防護機制）
MATPH 採用複合型一端口 SPD設計， 能同時針對「線對線」與「線對接地」進行突波抑制。 當雷擊或感應雷引發高能量浪湧時， 內部放電元件會依突波型態迅速啟動， 將浪湧電流導引至接地系統，並限制系統電壓上升幅度， 這正是高電壓太陽能系統中重要的避雷器原理。
避雷器功能與產品特色
- 支援高電壓太陽能系統：適用 750V / 1000V DC 太陽能發電架構。
- 複合型突波防護：同時抑制線間與線-地突波，防護更完整。
- 20kA 放電能力：符合太陽能系統常見雷害能量等級。
- 差距式線-地設計：可在不拆卸避雷器的情況下量測接地電阻。
- 狀態顯示與警報輸出：LED 顯示與可選警報輸出，利於維護管理。
應用範圍
- 750V / 1000V DC 太陽能電池陣列
- 太陽能轉接端子箱（匯流箱）
- 高電壓功率調節器（逆變器）直流輸入端
- 大型屋頂型、地面型太陽能電站
詳細規格（MATPH 系列）
| 項目 | 規格說明 |
|---|---|
| 適用電壓 | 750V DC / 1000V DC |
| 放電容量 (Imax) | 20kA（8/20μs） |
| 標稱放電電流 (In) | 10kA（8/20μs） |
| 線-地放電開始電壓 | 500V DC |
| 電壓保護水平 (Up) | 線間：2.5 / 3.3kV；線-地：1.8 / 2.1kV |
| 響應時間 | 線間 ≤4ns；線-地 ≤20ns |
| 保護等級 | IP20 |
| 安裝方式 | DIN 導軌（35mm） |
| 警報輸出 | 可選（A：有 / Y：無） |
| 符合標準 | IEC 61643-1 Class II / EN 61643-11 |
詢價與技術選型
想確認 MATPH 是否適用於你的太陽能系統電壓（750V 或 1000V DC）、 匯流箱配置與接地方式？不同電壓等級與線路長度， 對避雷器的選型與安裝位置都會有所影響。 歡迎提供系統相關資訊（如 DC 電壓、線路長度、匯流箱與逆變器位置）， 我們可協助你完成合適的突波保護器（SPD）選型與配置建議。
