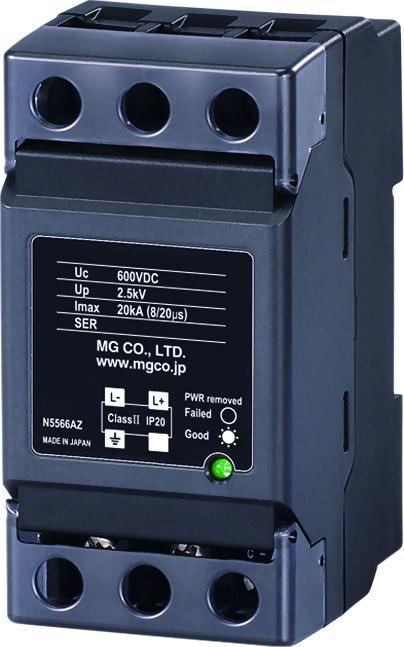

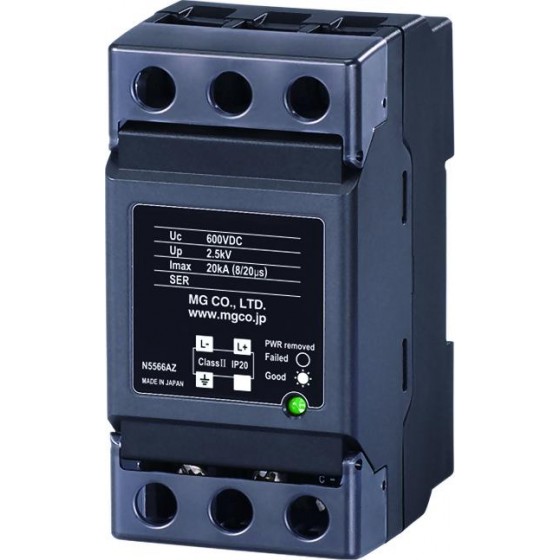

產品介紹
MATP 系列為太陽能發電系統直流側專用的避雷器／突波保護器（SPD）， 用於保護太陽能模組、匯流箱（轉接端子箱）與功率調節器（逆變器）免受雷擊浪湧與感應雷造成的瞬間高電壓衝擊。 在戶外長距離 DC 佈線環境中，突波風險更高，MATP 作為工業級突波吸收器能有效降低設備維修與停機成本。
最大工作電壓 (Uc)
600V DC
放電容量 (Imax, 8/20μs)
20kA / 40kA
限制電壓
2.5kV
響應時間
≤ 4ns
避雷器原理（MATP 如何抑制太陽能 DC 突波）
MATP 採用電壓限制型一端口 SPD 架構。當 L+ / L− 與接地之間因雷擊或感應雷產生異常突波時， 內部放電元件會在奈秒等級迅速導通，將浪湧電流洩放至接地系統，同時把線路電壓限制在較安全的範圍內， 避免逆變器與直流端設備被擊穿。這就是典型的避雷器原理：「導通 → 洩放 → 回復」。
避雷器功能與產品特色
- 高容量突波吸收：20kA / 40kA（8/20μs）放電容量，適合太陽能場域高能量雷浪湧。
- 高速反應保護：響應時間 4ns 以下，即時抑制突波電壓上升。
- 安全隔離設計：內建熱保護回路與保險絲隔離，降低二次故障風險。
- 狀態顯示與遠端維護：LED 顯示；可選配警報輸出，便於遠端判讀故障狀態。
- 盤內友善安裝：DIN 導軌安裝，適合匯流箱、轉接端子箱、控制盤等。
應用範圍（適用場景）
- 太陽能電池陣列 DC 側防雷／突波抑制
- 轉接端子箱／匯流箱（接線箱）直流突波保護
- 功率調節器（逆變器）直流輸入端前段保護
- 戶外型太陽能設備、長距離 DC 佈線之感應雷防護
安裝提醒（提升保護效果）
建議分支點到接地的接線盡量縮短，避免導線過長造成殘壓上升；若匯流箱到逆變器佈線距離較長，也可在逆變器附近增設 SPD，提升整體突波保護效果。
建議分支點到接地的接線盡量縮短，避免導線過長造成殘壓上升；若匯流箱到逆變器佈線距離較長，也可在逆變器附近增設 SPD，提升整體突波保護效果。
詳細規格（MATP-600）
| 項目 | 規格說明 |
|---|---|
| 機型系列 | MATP-600（太陽能發電系統用避雷器） |
| 電源電壓 | 600V DC |
| 放電容量 (Imax, 8/20μs) | M：20kA ／ H：40kA |
| 標稱放電電流 (In, 8/20μs) | M：10kA ／ H：20kA |
| 最大工作電壓 (Uc) | 600V DC |
| 放電開始電壓（線-接地） | 600V DC |
| 限制電壓 | 2.5kV |
| 響應時間 | 4ns 以下 |
| 漏電流 | 1mA 以下 |
| 避雷方式 | 電壓限制型一端口 SPD |
| 保護等級 | IP20（端子加裝絕緣保護套時） |
| 安全功能 | 內置熱保護回路、保險絲隔離機制 |
| 顯示 | 綠色 LED（正常 150～600V DC 亮燈；異常/切斷時熄燈） |
| 警報輸出（選配） | A：有警報輸出 ／ Y：無警報輸出（b 接點） |
| 警報輸出額定 | 250V AC 50mA（電阻負載）／ 24V DC 50mA（電阻負載） |
| 安裝 | DIN 導軌（35mm） |
| 接線方式 | 電源線/接地：M5 螺絲端子（2.5N·m）｜警報輸出：彈簧夾持式端子 |
| 使用溫度 | -25 ～ +80 ℃ |
| 使用濕度 | 30～90%RH（無凝露） |
| 浪湧保護性能 | IEC 61643-1 Class II |
| 重量 | MATP-600M：約 200g｜MATP-600H：約 250g |
註：選型以「MATP-600①②」為準（①放電容量：M/H；②警報輸出：A/Y）。
詢價與技術選型
想確認 MATP 是否適用你的系統電壓、匯流箱配置與接地方式？歡迎提供（DC 電壓、線路長度、匯流箱/逆變器位置）， 我們可協助完成突波保護器（SPD）選型與配置建議。
