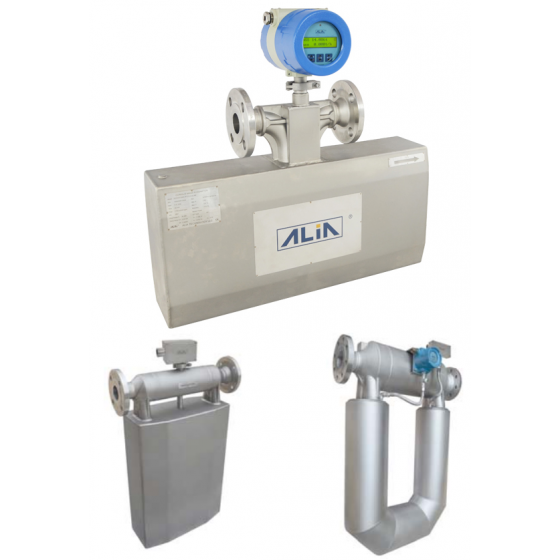

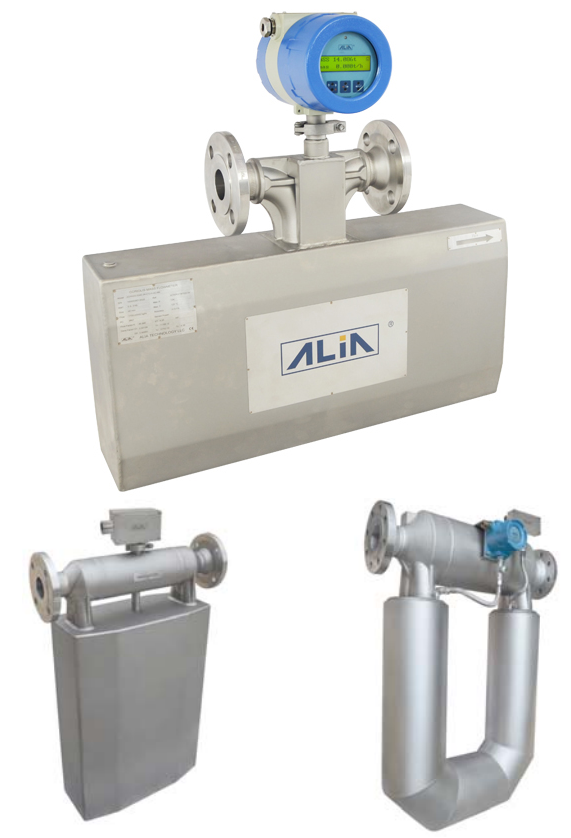

傳感器類型 |
C 型管(5-40mm) / U 型管 (50-250mm) |
管徑 |
15-250 mm (1/2" - 10") |
流量測量範圍 |
0-240 kg/hr ~ 0-2200 t/hr |
精度 |
+/- 0.2% +/- ZS 讀取值(標準) |
|
+/- 0.1% +/- ZS 讀取值(選配) |
重複性 |
+/- 0.03% +/- ZS 讀取值 |
密度範圍 |
200-2300 kg/m3 (0.2-2.3 g/cm3) 精度: +/-0.002 g/cm3 |
操作溫度範圍 |
-40 ~ 125 °C(標準) |
|
-40 ~ 250 °C(選配, 僅分離式) |
材質 |
|
接液部 |
不鏽鋼 316 L |
法蘭 |
不鏽鋼 316 L |
傳感器外殼 |
不鏽鋼 304 |
表頭 |
鋁合金 (環氧樹脂漆) |
接續方式 |
法蘭 |
法蘭規格 |
JIS 10K/ JIS 20K / JIS 40K |
|
ANSI 150# / ANSI 300# / ANSI 600# |
|
DIN PN 10 / PN 16 / PN25 / PN40 |
防護等級 |
IP 67 |
|
耐壓防爆型 Exde(ib) IIC T6 (選配) |
結構 |
一體式或分離式 |
信號線長度 |
10 - 100 m |
顯示 |
2 排 LCD 背光 |
流量單位 |
g/s, kg/m, kg/hr, T/hr, lb/m, Usgal/m_6 Digit |
密度單位 |
kg/m3, g/cm3_6 Digit |
累積量單位 |
g, kg, Ton, L, m3, Nm3, lb, Usgal_7 Digit |
溫度單位 |
°C, °F_4 Digit |
按鍵 |
紅外線功能可以不開顯示蓋進行參數設定和顯示變量設定 |
量程比 |
20:1 |
阻尼 |
0.01- 10 秒 |
小信號切除 |
0-9.0% |
通訊協定 |
RS485 (MODBUS 協定) (標準) |
|
HART 通訊 (選配) |
電流輸出 |
4-20mA (絕緣) |
負載 |
Max 750Ω |
脈波(警報)輸出 |
開集極電晶體 |
負載 |
3-30 VDC, 50mA Max |
電源供應 |
90-260VAC, 50/60Hz or 24 VDC +/- 10% |
耗電量 |
30 -40 W ( 依管徑尺寸而定) |
接線孔 |
傳感器接線盒 - 3/4" G (分離式 ) |
|
信號輸出 / 電源供應 - M20 |
環境溫度 |
-40 ~ 60 °C |
最大耐壓 |
63 kgf/cm2 |
