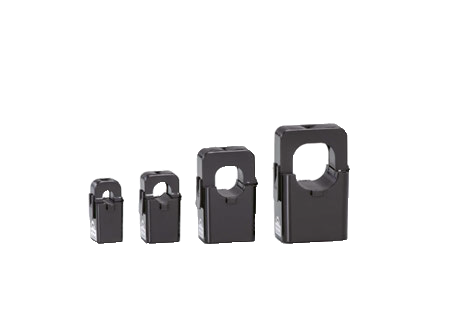

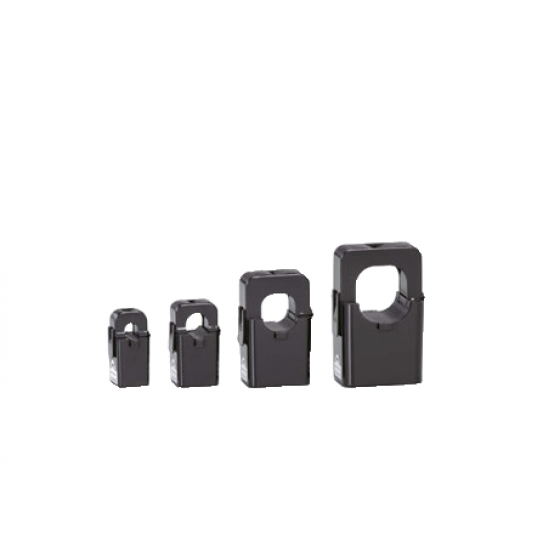

MG CLSE 夾合式交流電流傳感器

MG CLSE 夾合式交流電流傳感器

產品詳細介紹

特性:

夾合式感測器一觸即合，方便安裝在配電盤等現有設備
感測器內建過壓箝制元件，因此輸出開放時也很安全
寬頻率
螺絲端子連接

標準規格:

連接方式 : M3螺絲端子連接（緊固扭矩為0.3N·m）
機殼材質 : 黑色耐燃性樹脂（外殼）
二次側適用電纜線 : AWG 22以上（ø0.6以上、0.3mm 2以上雙絞線、最長30m）
允許裝卸次數 : 大約100次
使用溫度範圍 : -10～+55℃
使用濕度範圍 : 30～90%RH (無冷凝)
精度 :

型號	一次側額定電流	二次側額定電流	比率誤差	位相差
CLSE-R5	5A	1.65mA	±1%/In、±2%/0.2In	＋1.5±1°
CLSE-05	50A	20mA	±1%/In、±2%/0.2In	＋1±1°
CLSE-10	100A	20mA	±1%/In、±2%/0.2In	＋0.5±1°
CLSE-20	200A	20mA	±1%/In、±2%/0.2In	±1°
CLSE-40	400A	20mA	±1%/In、±2%/0.2In	±1°
CLSE-60	600A	20mA	±1%/In、±2%/0.2In	±1°
