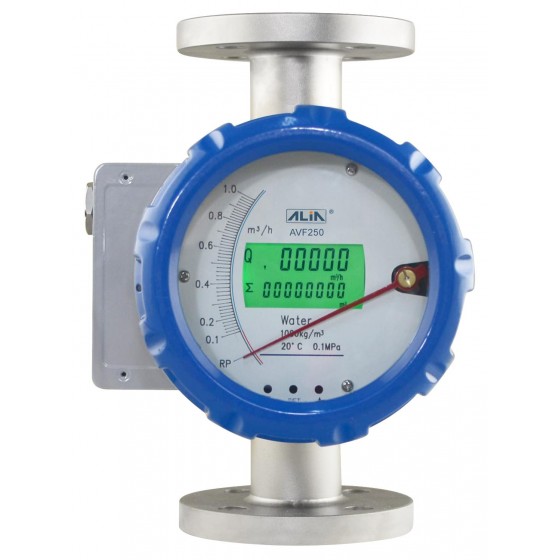

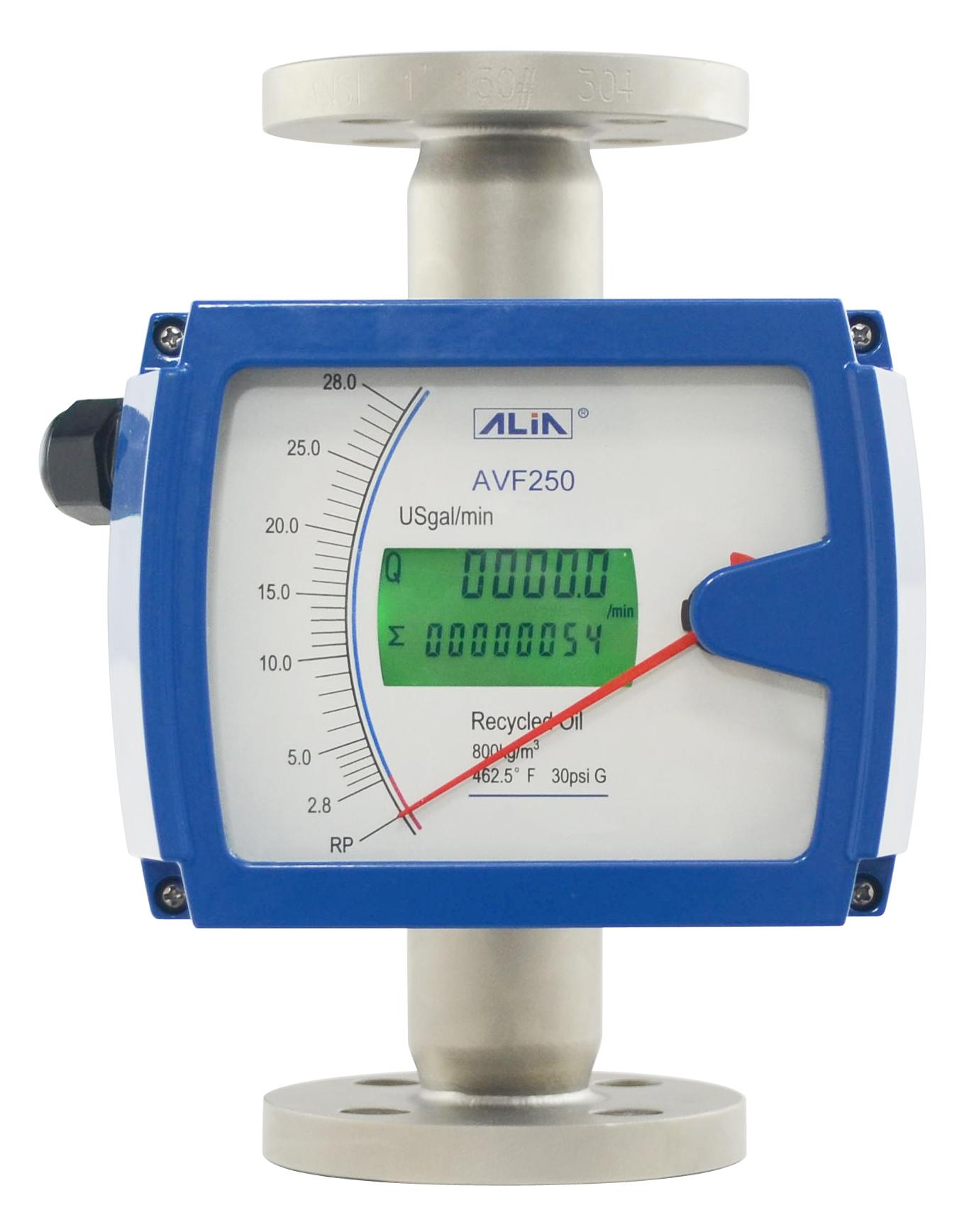

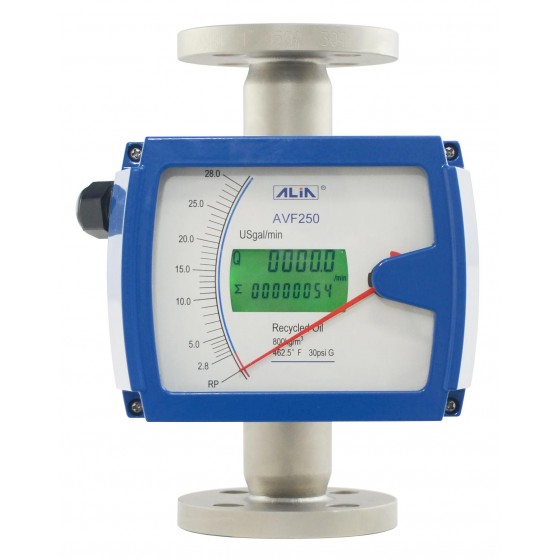

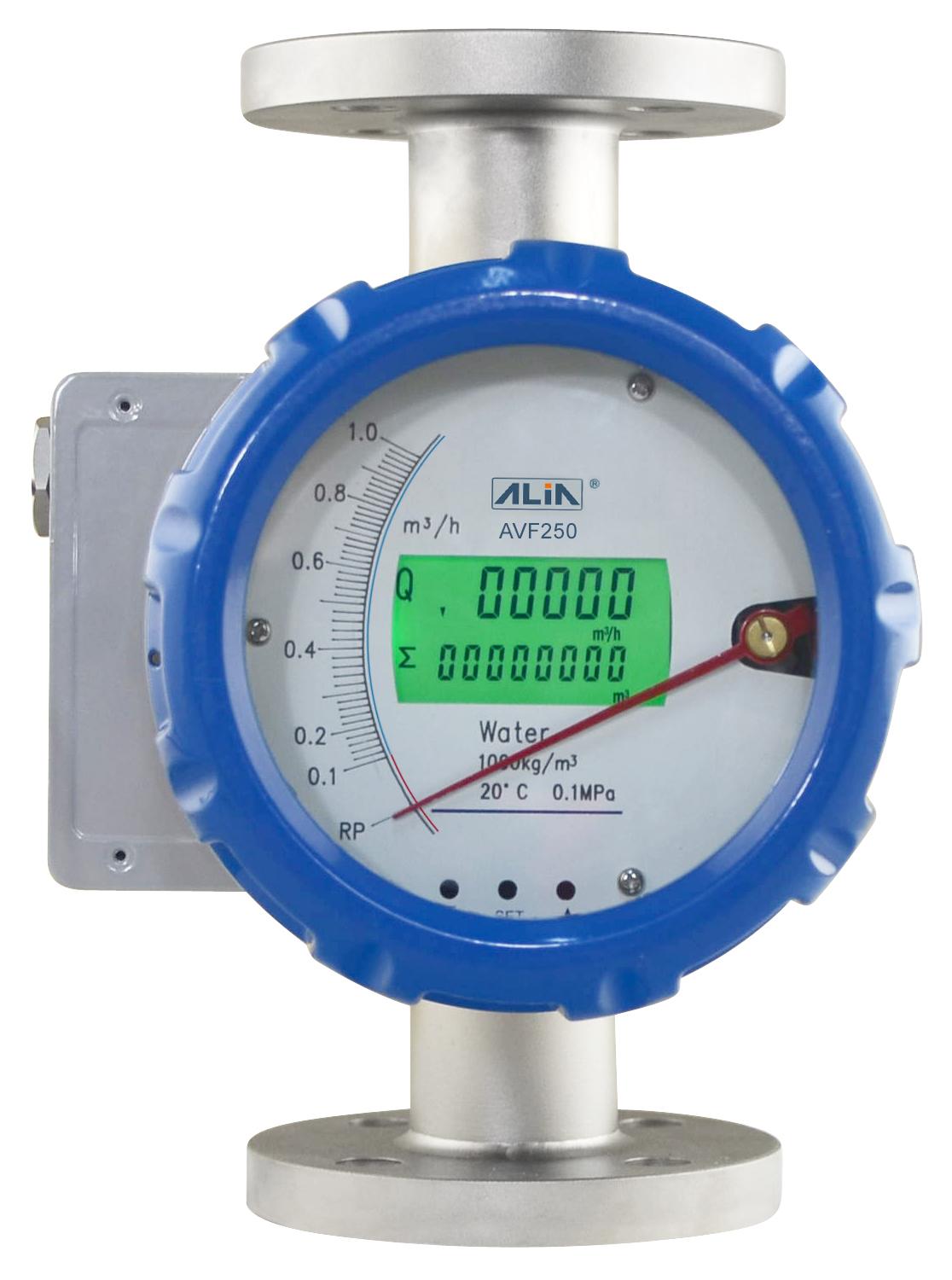

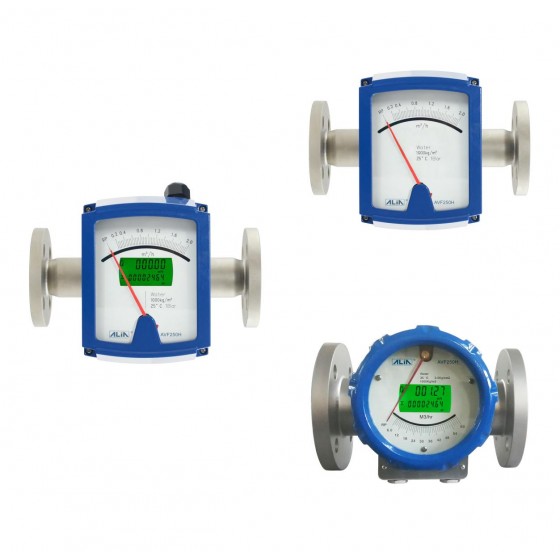

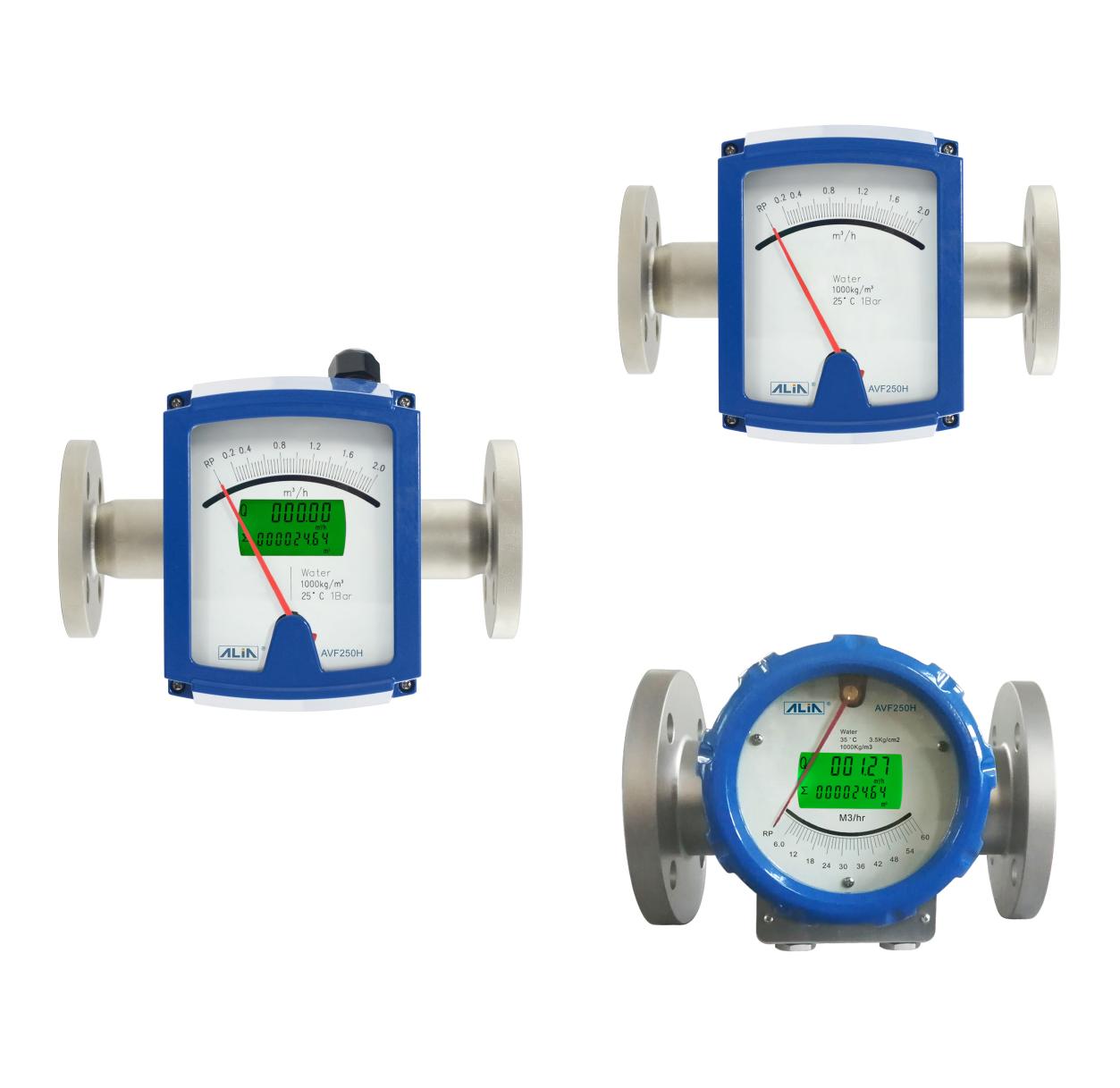

特性
- 現場指示，不需要外加電源
- 4-20 mA 2線式 DC24V和工程單位元脈波輸出
- 5位數流量，8位數累積流量
- 在氣體和蒸氣應用中，壓力損失較小
- 應用於氣體，蒸氣且帶有阻尼器
- 可加裝熱夾套，防止流體固化
- 在危險區域中可選擇本質安全或防爆等級
標準規格
| 管徑 |
15,20,25,40,50,65,80,100,125,150,200mm |
| 測量範圍 |
液體-1~200000 L/hr |
| |
氣體-0.03~3000 m3/hr |
| 量程比 |
10:1 (20:1選用) |
| 精確度 |
+/-1.6% (標準) |
| |
+/-1.0% (選用) |
| 重復性 |
+/-0.5% FS |
| 材質 |
|
| 管徑和浮子 |
S.S. 304 (不銹鋼304) |
| |
S.S. 316 (不銹鋼316) |
| |
S.S. 316L (不銹鋼316L) |
| |
不銹鋼+PTFE內襯 |
| 標準壓力 |
40 kgf/cm2 (15-50 mm) |
| |
16 kgf/cm2 (65-200 mm) |
| 溫度 |
-25~200 °C (標準) |
| |
-25~100 °C (液晶顯示) |
| |
0~80 °C (PTFE內襯) |
| |
-80~400 °C (選用) |
| 法蘭規格 |
JIS 10K / JIS 20K / JIS 40K |
| |
ANSI 150# / ANSI 300# / ANSI 600# |
| |
DIN PN10 / PN16 / PN25 / PN40 |
| 最大黏度 |
300 cP |
| 通訊協定 |
RS485 (MODBUS協定) |
| |
HART信號 (兼容) |
| 現場顯示 |

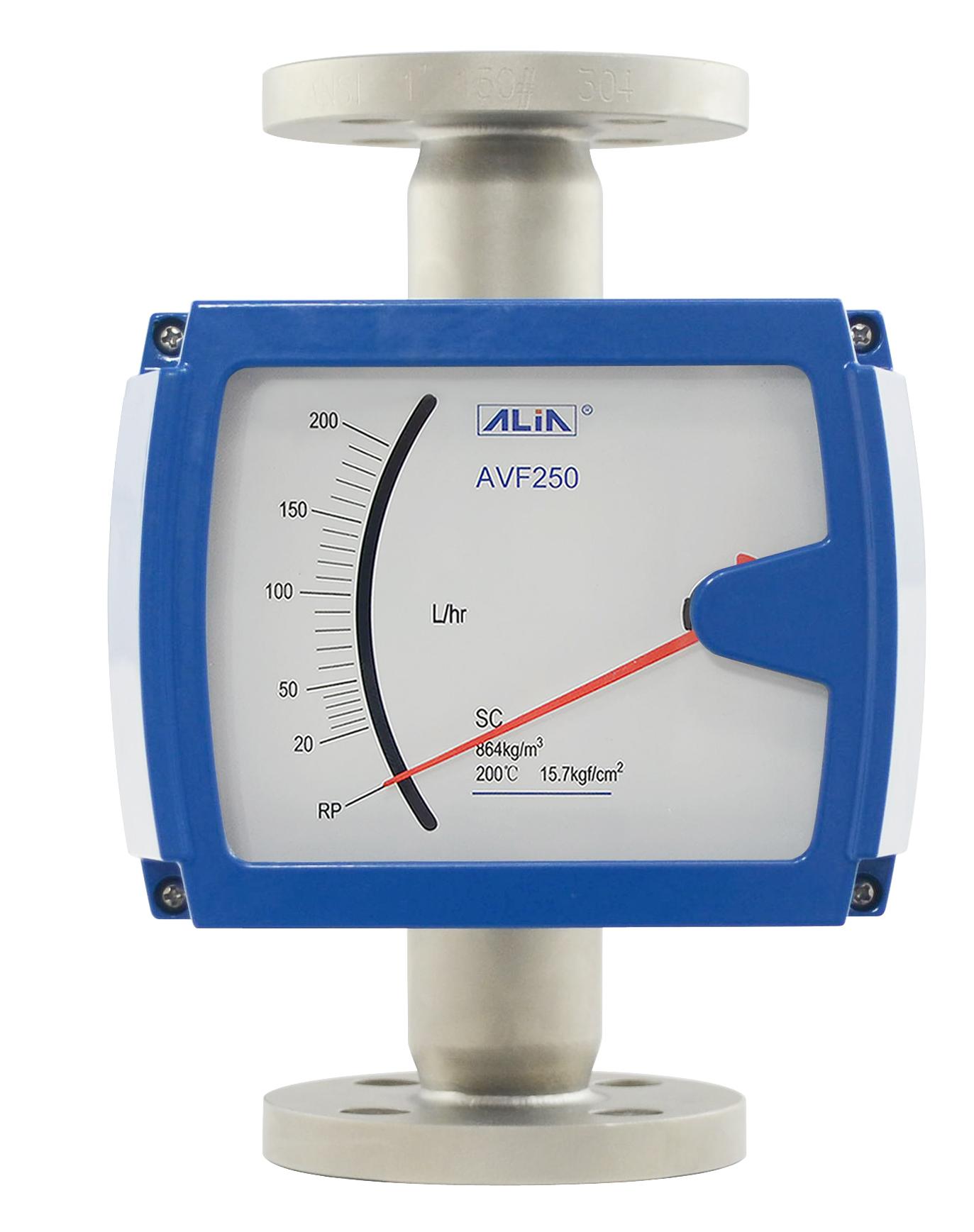

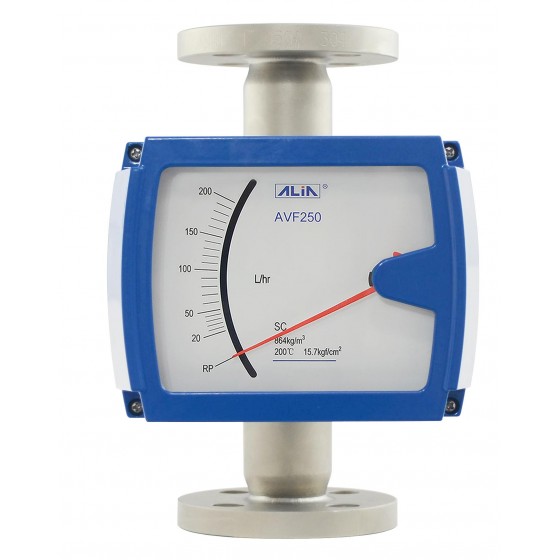

機械式指標顯示 (標準型) |
| 數字顯示 |
5位數流量顯示 |
| |
8位數累積量顯示 |
| 電流輸出 |
4-20 mA (2線式) |
| 負載 |
最大600 Ω |
| 脈沖輸出 |
開集極電晶體 (工程單位脈衝) |
| 負載 |
3-30 VDC，100 mA最大 |
| 資料儲存 |
操作參數和累積流量皆由EEPROM |
| 警報輸出 |
2個警報點 (集電極) |
| 負載 |
3-30 VDC，100 mA最大 |
| 按鍵 |
3個內置按鍵可操作參數，輸出及顯示 |
| 環境溫度 |
-25~60 °C |
| 防護等級 |
IP65 |
| |
本質安全Intrinsically Safe,Eex ia IIC T5 |
| |
耐壓防爆型Explosion Proof,Ex d IIC T6 |
| 外殼材質 |
鋁合金 |
| 電氣接口 |
標準：M20 選項：1/2" NPTF |
| 壓力損失 |
0.07-0.7 kgf/cm2 |
| 電源供應 |
12-36 VDC |
| |
Ni-MH電池 (工作時間3年) |

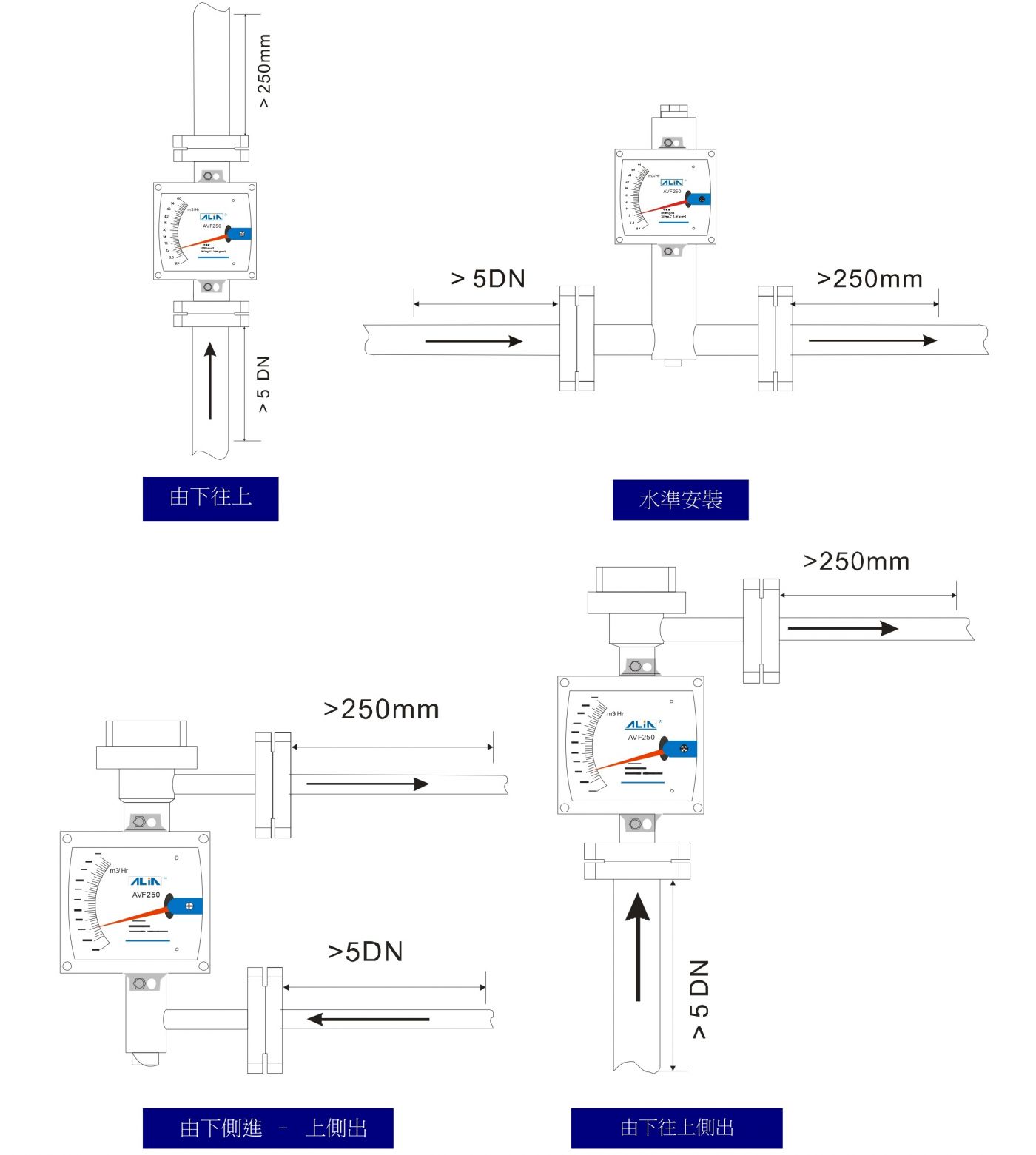

產品安裝位置
下圖為直管段要求，選擇適合的地方來安裝流量計是非常重要的，否則將會影響流量精確度，甚至會損壞流量計。
