ALIA 容積式流量計

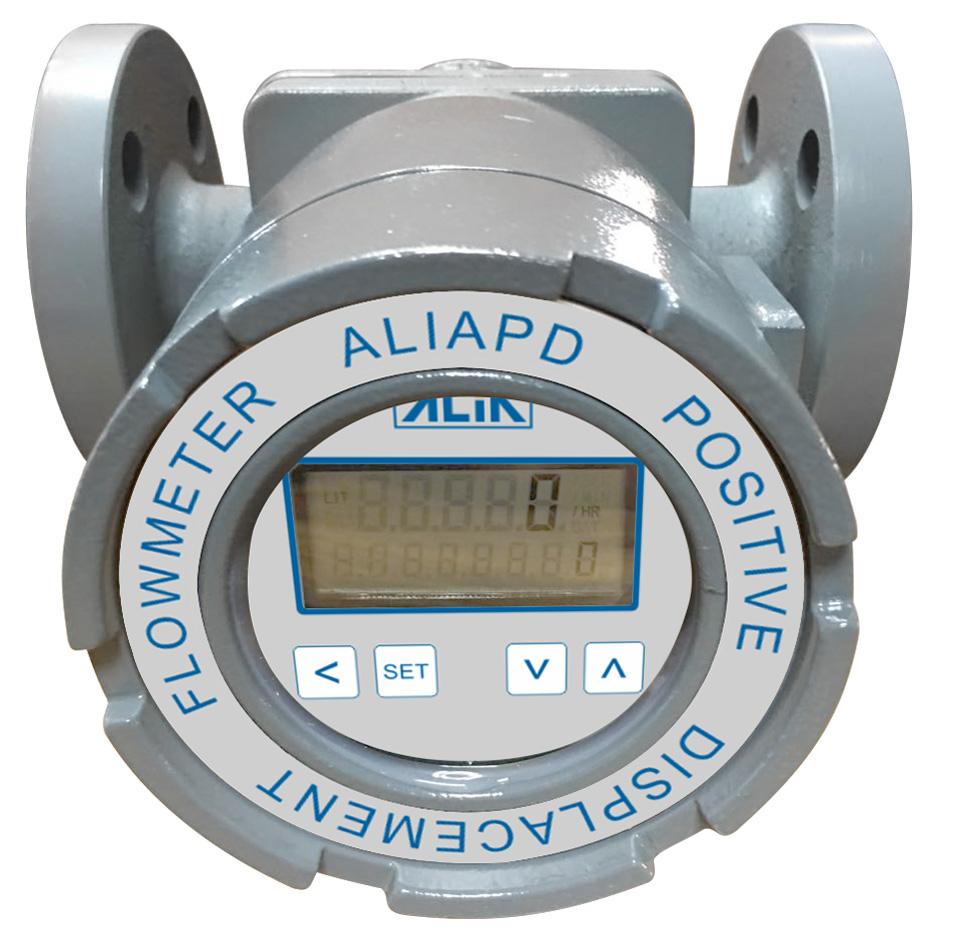

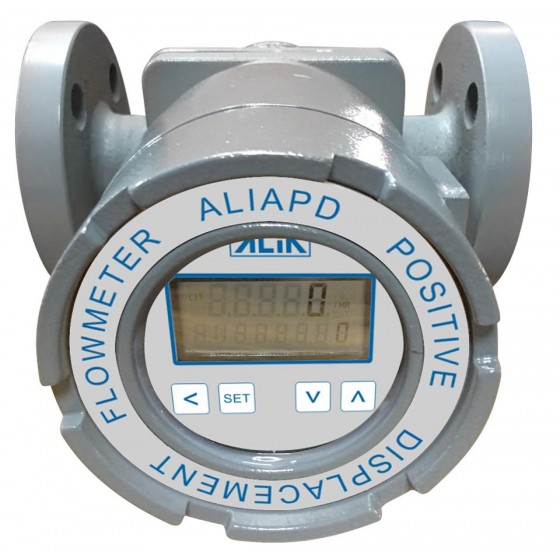

APF85CS 設計原理是正位移 (橢圓齒輪)原理，以數位液晶顯示瞬間量、累積量，並提供脈衝或者4-20 mA輸出。
APF85CS系列橢圓齒輪流量計具有高精度的特點，適合多種工業應用，尺寸從 1/2" 至1 .5"

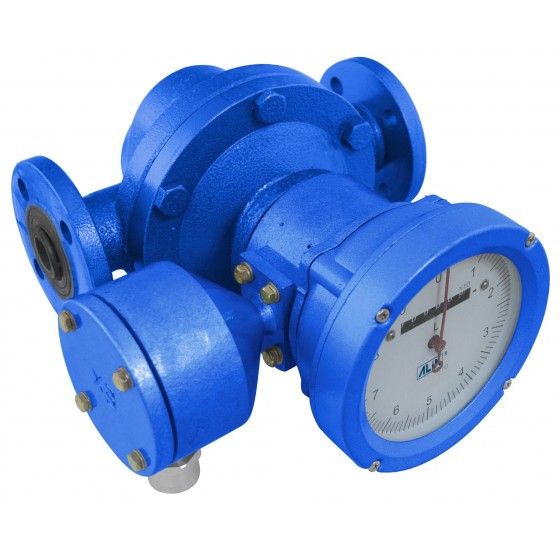

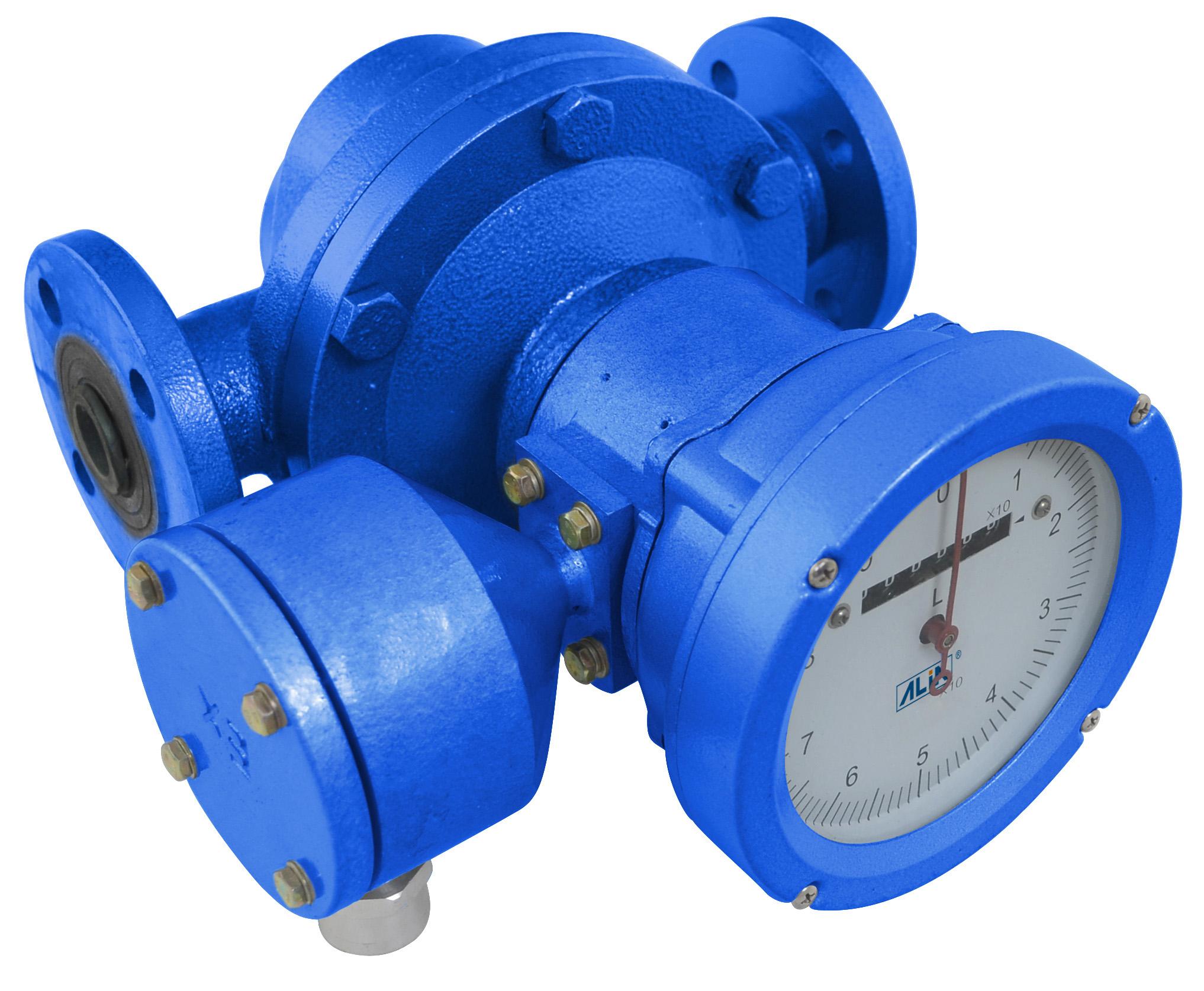

APF83CS 設計原理是正位移 (螺旋雙轉子)原理，以機械指針顯示累積量，並且可提供4-20 mA或脈衝輸出。具有無振動、低噪音、高精度、高可靠性、測量範圍大、環境適應性強…等優點。APF83CS系列螺旋雙轉子流量計可應用於石油化工、冶金、電子等產業的商用計量和工程管理控制。

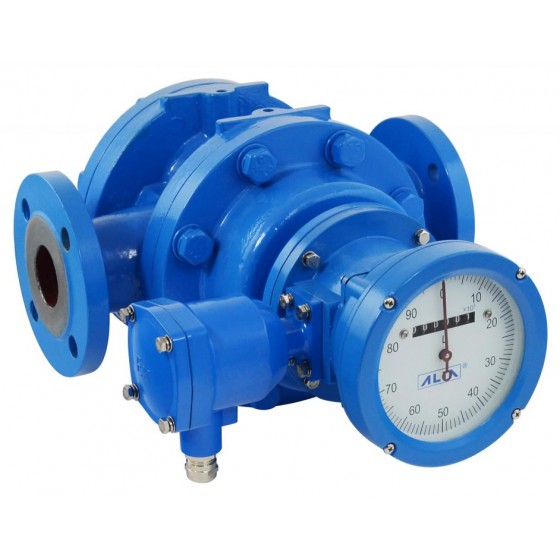

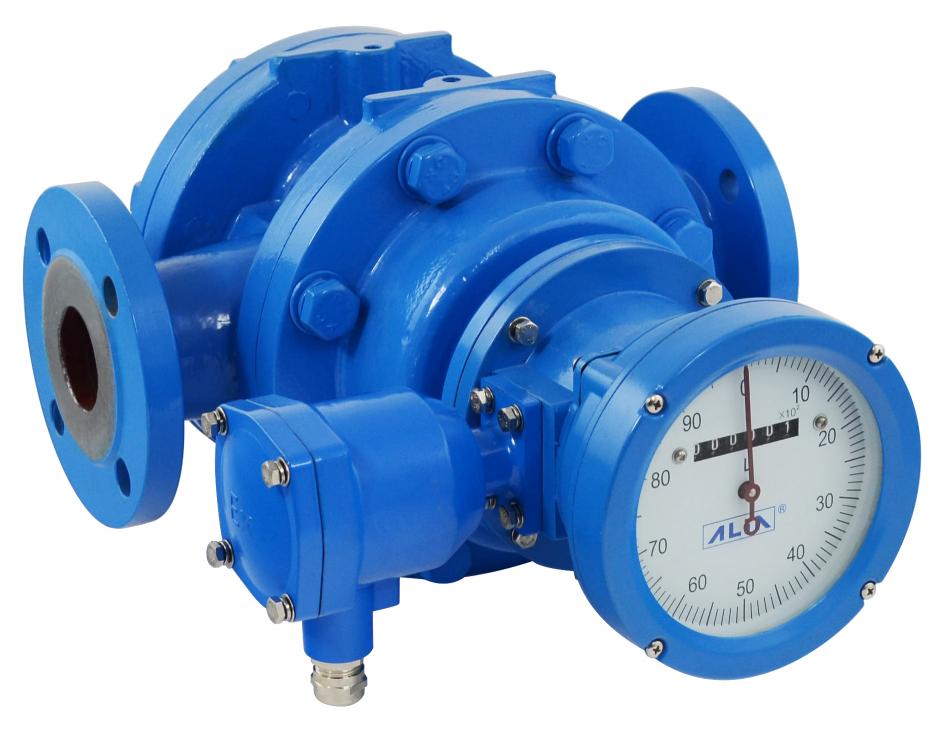

APF81CS 設計原理是正位移 (橢圓齒輪)原理，以機械指針顯示累積量，並提供脈衝或者4-20 mA輸出。
APF81CS系列橢圓齒輪流量機具有高精度的特點，適合多種工業應用，尺寸從3/8" 至 8"。

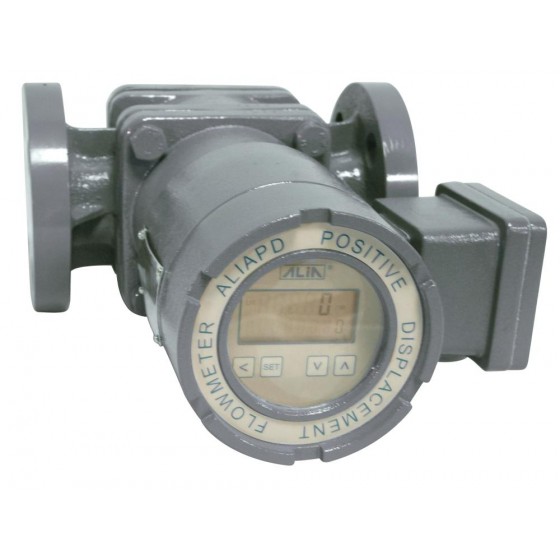

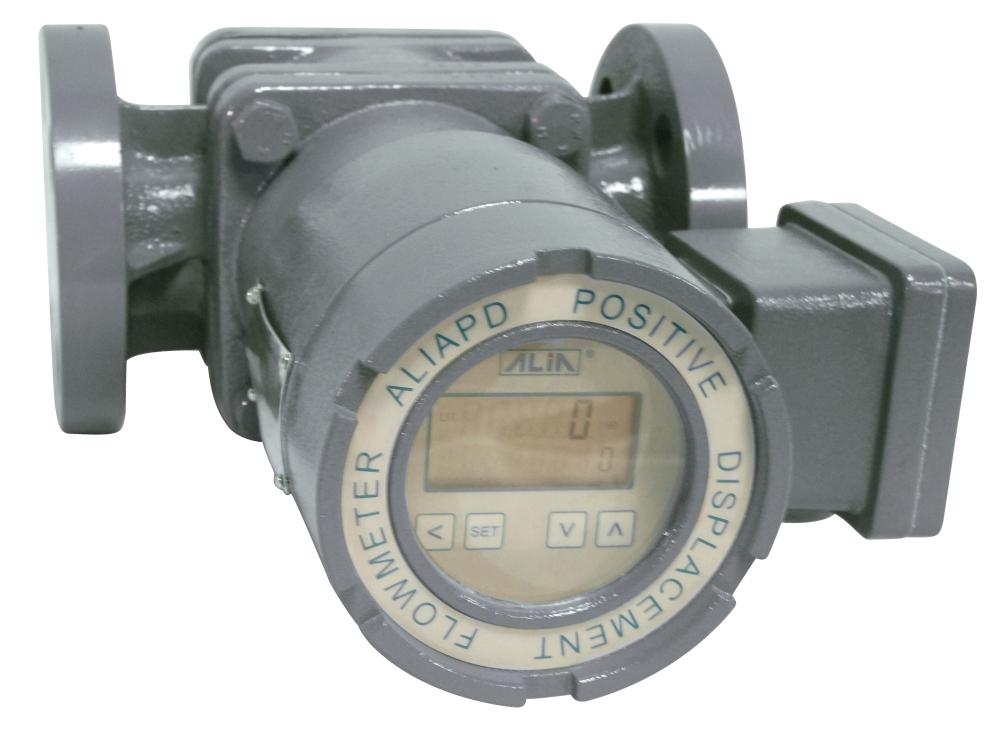

APF86CS 設計原理是正位移 (魯式) 原理，以數位液晶顯示瞬間量、累積量，並提供脈衝或者4-20 mA輸出。
APF86CS系列魯式流量計具有高精度的特點，適合多種工業應用，尺寸從1"至6"。

產品詳細介紹

APF85CS特性

管道尺寸：15-40 mm (1/2"~1-1/2")
可測量黏度達50000 cP
應用廣泛
多種接續可選擇
5位數累積量 (可復位) / 8位數累積量 (液晶顯示)
4-20毫安培或脈衝輸出
高精度+/-0.5%讀取值 (或者+/-0.2%讀取值)
顯示螢幕具有自動休眠功能，使電池壽命長達6年

APF83CS特性

管道尺寸：25-300 mm (1"-12")
流體黏度可測量超過20,000CP
精度高、量程範圍寬、重複性良好
螺旋轉子旋轉平均、振動小、壽命使用長
流體的黏度變化不影響測量
6位數累積量+2位數指針
高精度+/-0.5%讀取值 (或+/-0.2%讀取值)

4-20 mA或脈衝輸出

APF81CS特性

管道尺寸：10-200 mm (3/8"-8")
可測量黏度達20,000 cP
應用廣泛
多種接續可以選擇
5位元流量 (可復位)+6位元累積量 (機械式)
4-20 mA或者脈衝輸出
高精度+/-0.5%讀取值 (或者+/-0.2%讀取值)

指針式計數器帶復位功能

APF86CS特性

管道尺寸：25- 150mm (1"~6")
可測量黏度達50000 cP
應用廣泛
多種接續可選擇
5位數累積量 (可復位) / 8位數累積量 (液晶顯示)
4-20毫安培或脈衝輸出
高精度+/-0.5%讀取值 (或者+/-0.2%讀取值)

顯示螢幕具有自動休眠功能，使電池壽命長達6年

APF85CS標準規格

管徑	15S, 015, 020, 025, 040 mm
測量流量範圍	5-5000 L/hr
精度	+/-0.5%讀取值 (標準)
	+/-0.2%讀取值 (選用)
重複性	+/-0.1%讀取值
材質
本體，上蓋 & 法蘭	鑄鐵 / 316不鏽鋼
齒輪	塑鋼 (PPS)
O型圈	聚四氟乙烯 (PTFE)
計數器外殼	鋁合金
最大黏度	0.5-200 cP (標準)
	201-50000 cP (選用)
操作溫度範圍	-10~120 °C (標準)
	-10~150 °C (標準)
最大壓力	19 kgf/cm²
接續方式
螺牙	NPT公牙
法蘭	JIS 10K FF / ANSI 150# FF
電源供應	3.6V D型鋰電池 * 1
電池壽命	3-6年
防護等級	IP65
	本質安全防爆型，Eex ia IIC T5
	耐壓防爆型，Ex d IIB T6
漆色	暗灰
可測流量
15S mm	5-200 L/hr@5 cP
015 mm	10-700 L/hr@5 cP
020 mm	20-1300 L/hr@5 cP
025 mm	50-3500 L/hr@5 cP
040 mm	100-5000 L/hr@5 cP
顯示
瞬間量 / 累積量	5位數字 / 8位數字
雙累積量	5位數字累積量 (磁力感應復位)
	8位數字累積量 (按鍵設定復位)
工程單位	L, m³, ft³, Gal
時間單位	Sec, min, hr
電流輸出	4-20 mA (2線)
負載	Rohm (VDC-6) * 50
脈衝輸出
無顯示	磁簧開關 (2線，Unscaled pulse)
2-36 VDC，最大500 mA
帶顯示	開集極電晶體輸出 (2線，工程單位脈衝)
11-26 VDC，最大50 mA
電氣接口	1/2" NPT公牙
選用	過濾器，U-Type or Y-Type
	排氣過濾器
適用環境溫度	-25~60 °C
