熱電偶選型終極指南：從K型到S型，精準搞懂類型、規格與應用

熱電偶選型三大關鍵因素

1. 核心規格：線徑 (AWG) 與反應速度

在選購熱電偶時，線徑 (American Wire Gauge, AWG) 的選擇至關重要。線徑雖不直接影響溫度讀數，卻決定了熱電偶的機械強度與反應速度。例如，在SMT 測溫板上需要精細穿孔和埋線時，業界常會討論到如何選擇熱電偶線徑 AWG36 (線蕊直徑約 0.127mm)，因其柔軟易於佈線。然而，細線徑的缺點是容易因物理應力而導致熱電偶線斷裂。若無特殊微小空間需求，選擇更堅固的 AWG30 熱電偶線 (線蕊直徑約 0.254mm) 會是更耐用的選擇。一般來說，線徑越細，熱反應速度越快，但也越脆弱。

2. 應用環境：適用溫度範圍與絕緣材質

每種熱電偶的合金材質決定了其根本的測溫範圍（例如 K 型熱電偶 溫度範圍 -200°C~1200°C），但其外部的披覆或保護管材質，則決定了它在特定應用環境下的耐用溫度。例如，玻璃纖維披覆適用於中高溫，而鐵氟龍(Teflon)則適用於防潮、耐化學腐蝕的環境。在選擇時，必須同時考慮測溫點的最高溫與環境條件，來選擇合適的保護材質。

3. 精度要求：容許誤差 (Tolerance) 與校正

溫度量測誤差是評估熱電偶性能的核心指標。根據 IEC 60584 熱電偶標準，熱電偶的容許誤差分為不同等級（如Class 1、Class 2）。例如，當我們說熱電偶 容許誤差 ±2.2°C 是什麼意思？這通常指在特定溫度範圍內，測量值與真實值的最大偏差。對於需要高精度的應用，如實驗室 E 型熱電偶校正步驟，就必須選擇 Class 1 等級或進行專門校正。在比較熱電偶 vs RTD 精度差異時，RTD（熱電阻）通常在中低溫範圍內提供更高的精度與穩定性。

圖說：精準的溫度量測是確保電子產品品質的關鍵，尤其是在SMT製程的再流焊曲線監控中。

全方位解析：常見熱電偶類型與應用場景

K 型 (Type K) 熱電偶

K型是目前應用最廣、最受歡迎的熱電偶。它由鎳鉻(Ni-Cr)和鎳鋁(Ni-Al)合金構成，成本效益高，且擁有寬廣的 K 型熱電偶 溫度範圍 (-200°C~1200°C)。其靈敏度（Seebeck 係數）穩定，適用於大多數一般工業應用，如冶金熱處理、鍋爐、塑膠射出等製程溫度監控。若您想了解市場行情，可搜尋 "Type K thermocouple price 1 m"；若需詳細規格，可查找 "Omega K-type thermocouple datasheet" 或 "MISUMI 熱電偶片 型號表" 作為參考。

N 型 (Type N) 熱電偶

N型是K型的改良版，在穩定性和抗氧化性能上更為出色。特別是在 800°C 以上的高溫環境，N型的穩定性優於K型，使其成為高溫應用的可靠選擇。關於 N 型熱電偶 抗氧化性能比較，其表現通常優於K型，能提供更長的使用壽命。

T 型 (Type T) 熱電偶

T型由銅(Cu)和康銅(Cu-Ni)組成，是低溫監控用 T 型熱電偶的最佳選擇。它在 -200°C 至 0°C 的低溫區具有極佳的精度和可重複性，常應用於食品冷凍、醫療和實驗室的低溫監控。

E 型 (Type E) 熱電偶

E型在所有常用熱電偶中具有最高的輸出電壓（約 68 µV/°C），這使其在需要高靈敏度的應用中非常受歡迎。其無磁性特性也使其適用於某些特殊的實驗室環境。

J 型 (Type J) 熱電偶

J型由鐵(Fe)和康銅(Cu-Ni)構成，價格低廉，適用於中溫、還原性或惰性氣體環境。但其正極的鐵在超過 760°C 後會快速氧化，限制了其在高溫氧化環境下的使用。

貴金屬熱電偶：S, R, B 型

S、R、B 型均由鉑(Platinum)和銠(Rhodium)合金組成，是專為極端高溫環境設計的。它們成本高昂，但穩定性、抗氧化性和精度在1000°C以上無可比擬。

• 高溫爐專用 S 型熱電偶：S型被定義為國際溫標(ITS-90)的標準儀器，常用於校正其他溫度感測器或作為校正爐的標準探頭。
• R 型：與S型相似，但在更高溫度下有略高的輸出和更好的穩定性。
• B 型：適用於高達 1800°C 的極端高溫環境，且在常溫下輸出極低，不需特別的信號線補償。

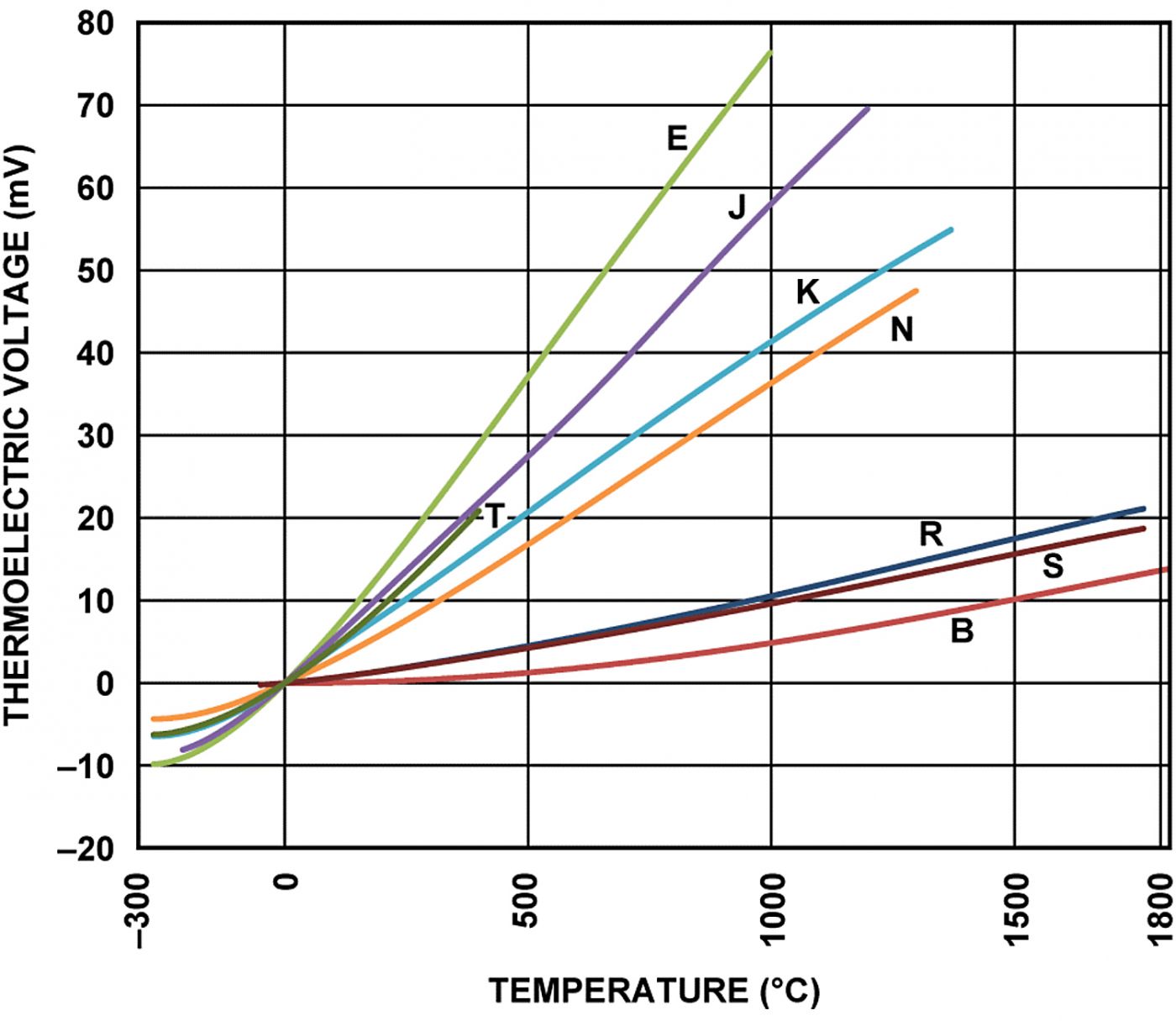

圖說：從高溫爐專用的S型到低溫監控的T型，不同熱電偶類型滿足了多樣化的工業測溫需求。

熱電偶 vs. 熱電阻 (RTD)：該如何抉擇？

在選擇溫度探頭時，常面臨熱電偶 vs RTD 精度差異的抉擇。熱電阻 RTD（如 Pt100）通常在 -200°C 至 600°C 的範圍內提供比熱電偶更高的精度和穩定性。然而，熱電偶的優勢在於：

• 更寬的溫度範圍：可測量遠高於 RTD 的溫度。
• 成本更低：尤其是在需要多點監控的溫控系統中。
• 更堅固耐用：更能抵抗振動和機械衝擊。
• 反應速度更快：測溫點小，熱慣性低。

選擇的關鍵在於您的應用：若要求高精度且溫度不超過600°C，RTD是首選；若需測量高溫、成本敏感或要求快速反應，熱電偶則更具優勢。

應用實戰：提升溫度量測精準度的技巧

1. SMT 測溫與焊點固定：在繪製再流焊曲線 (Reflow Profile) 時，SMT 測溫板 熱電偶埋線技巧非常重要。應使用高溫膠帶或專用黏膠將熱電偶的測溫焊點牢固地固定在目標元件的焊盤上，確保測量的是真實的元件溫度，而非周圍空氣溫度。

2. 預防斷線與信號干擾：要有效預防熱電偶線斷裂，應避免在佈線時過度彎折或拉扯，並在必要時使用應力消除裝置。此外，讓熱電偶信號線遠離馬達、變壓器等電磁干擾源，或使用帶有屏蔽層的補償導線，以確保信號純淨。

3. 正確的信號線補償：熱電偶的測量原理是基於測量端與參考端之間的溫差。因此，從熱電偶到測量儀器之間的延長線必須使用對應型號的補償導線，才能將正確的溫差電壓傳遞到儀器，否則會引入巨大的量測誤差。

熱電偶規格總覽表

註：常用溫度上限為綜合考量精度、壽命與穩定性後的一般建議值。詳細規格請參考相關標準，如 IEC 60584 熱電偶標準或供應商的datasheet。
