4-20mA信號是一種電流信號標準，用於在工業自動化和控制系統中傳輸資訊。其中，4mA表示最低值，而20mA表示最高值。這種信號標準被廣泛使用的原因之一，是其在長距離傳輸時的穩定性和可靠性。

4-20mA的工作原理

4-20mA信號的工作原理相對簡單。在一個典型的4-20mA電路中，電流的大小對應於被測量的參數，例如溫度、壓力或流量。4mA表示低量測值，而20mA表示高量測值。

在這種設置中，4-20mA信號具有以下特點：

• 4mA時，系統處於最低狀態，代表最小量測值。
• 20mA時，系統處於最高狀態，代表最大量測值。

這種設計使得4-20mA信號更具優勢，因為它提供了很大的容錯能力。即使在長距離傳輸時，由於其較高的電流值，4-20mA信號比其他信號標準更不容易受到雜訊和干擾的影響。

在工業自動化中，信號傳輸是不可或缺的核心技術，4-20mA信號作為一種廣泛採用的標準，在與其他信號如0-10V及Modbus的比較中，展現了明顯的優勢。瞭解這些標準的差異，不僅有助於選擇最適合的方案，還能提升整體系統的效能和穩定性。

4-20mA信號 VS 0-10V信號：長距離傳輸的最佳解決方案

與0-10V電壓信號相比，4-20mA信號在長距離傳輸中展現出卓越的穩定性。電壓信號易受到電纜電阻及電磁干擾的影響，導致信號失真；相反，4-20mA信號由於傳輸的是電流，能夠有效抵抗這些干擾，確保數據準確無誤。

4-20mA信號的低功耗特性，使其在需要長期穩定運行的系統中脫穎而出。無論是生產線上的感測器，還是環境監測設備，這一特性都能顯著降低運營成本。

與Modbus的對比：簡單高效的部署方式

4-20mA信號不需要複雜的設定或專業知識，只需將信號線接入相應的控制器或顯示器，即可完成部署。相比之下，Modbus等通訊協定雖然功能更強大，但其位址設定與協定編碼的複雜性，對初學者或中小型企業而言，可能是一個門檻。

由於不涉及數據通訊協定的解析與同步，4-20mA信號在運行過程中更少出現數據丟失或錯誤的情況，這對於需要即時監控與操作的工業環境尤為重要。

4-20mA信號的其他應用優勢

4-20mA信號的最低值（4mA）不等於零，這意味著即使系統出現斷路，控制器仍能通過檢測信號降至0mA，快速診斷問題，減少停機時間。

無論是化工廠的壓力感測、電力系統的電流監控，還是環保領域的排放監測，4-20mA信號的簡單性與穩定性，都能滿足多種需求。

4-20mA信號是工業自動化和控制系統中最常見的標準之一。作為一種模擬信號傳輸方法，它具有抗干擾能力強、傳輸距離遠以及穩定性高等優勢。因此，4-20mA信號被廣泛應用於各種工業場景中，成為關鍵的監測與控制工具。

應用場景一：監測與控制系統的中流砥柱

在工業現場，4-20mA信號是監測與控制系統的核心。例如壓力傳感器會將測量的壓力值轉換為對應的4-20mA信號，傳輸至控制系統進行分析和處理。同樣，溫度控制系統與流量測量設備也大量使用此技術，以確保數據傳輸的準確性。

由於4-20mA信號的模擬範圍固定，當信號低於4mA或高於20mA時，系統可以快速識別異常，進而啟動警報或自動調整功能，有效提升設備運行的安全性。

應用場景二：遠程監測中的可靠之選

4-20mA信號在遠程監測系統中的優勢尤為明顯。它可以將傳感器收集的數據傳輸到數公里之外的監控中心，供操作人員實時查看設備狀況。例如，在石油管道的監測中，4-20mA信號可以即時傳遞壓力和流量信息，讓運維人員快速應對突發情況。

工業場景往往存在電磁干擾和信號衰減等問題。4-20mA信號因其電流傳輸特性，能在長距離傳輸中有效避免信號損失，成為遠程監控系統的可靠選擇。

應用場景三：電力系統中的穩定夥伴

在電力系統中，4-20mA信號用於監測變壓器的電流與電壓。透過實時數據的傳輸，操作人員可以及時掌握系統運行狀態，避免因設備異常引發的大規模停電事故。

無論是發電機、變頻器還是配電設備，4-20mA信號都可以提供關鍵的運行數據。例如，當發電機的溫度或振動超出正常範圍時，系統可以透過信號提醒操作人員採取措施，從而延長設備壽命並提升系統效率。


隨著智能化與自動化技術的不斷發展，4-20mA信號的重要性只會愈加顯現。它不僅在監測與控制系統中扮演核心角色，還為遠程監控與電力系統的運行提供了穩定可靠的保障。未來，4-20mA信號將繼續推動工業流程的高效化與智能化，成為工業4.0時代的不可或缺的基石。

使用4-20mA信號標準具有以下優點：

• 穩定性和可靠性：4-20mA信號對於長距離傳輸具有優越的穩定性和可靠性。
• 抗干擾能力：由於較高的電流值，4-20mA信號對於雜訊和干擾的影響較小。
• 容錯能力：4-20mA信號的範圍允許在系統故障時快速檢測錯誤。

4-20mA信號局限性：

• 較低的更新速率：由於信號範圍固定，4-20mA信號的更新速率相對較低。
• 電纜成本：4-20mA信號需要適當的電纜來支持遠距離傳輸，這可能增加部署成本。
• 需要轉換器：某些設備可能需要額外的轉換器才能與4-20mA信號兼容。

在安裝和調試4-20mA系統時，有幾個重要的注意事項：

• 選擇合適的電纜：選擇適合的電纜以支持4-20mA信號的長距離傳輸。
• 檢查接線：確保正確連接信號線，並避免短路或斷路。
• 校準傳感器：對於4-20mA傳感器，進行適當的校準以確保準確的測量。

在工業應用中，有許多不同類型的傳感器可以生成4-20mA信號。以下是一些常見的傳感器類型：

壓力傳感器：用於測量氣體或液體的壓力變化。
溫度傳感器：用於測量環境或物體的溫度。
液位傳感器：用於測量容器中液體的水平高度。
流量傳感器：用於測量氣體或液體的流量。
pH傳感器：用於測量溶液的酸鹼值。

這些傳感器的應用範圍廣泛，可滿足不同行業和應用場景的需求。

4-20mA信號在遠程監測系統中扮演著重要角色。它可以用於監測遠程站點的溫度、壓力、流量等參數，並將數據傳送到中央監測站。這種遠程監測系統可應用於各種行業，例如能源、水務、石油和天然氣等。它提供了即時數據和警報，以幫助操作人員及時識別問題並採取適當的措施。

隨著數位化技術的發展，數位信號在工業自動化中的應用越來越廣泛。然而，4-20mA信號作為一種穩定可靠的信號標準仍然存在。因此，未來的趨勢可能是將數位信號與4-20mA信號相結合，以實現更高的數據傳輸速率和更靈活的控制能力。

這種結合可以透過使用智能傳感器和現場總線系統來實現。智能傳感器可以將數據轉換為數位信號，並透過現場總線將數據傳送到中央控制器。同時，仍可以保留4-20mA信號作為備用或兼容性考量。

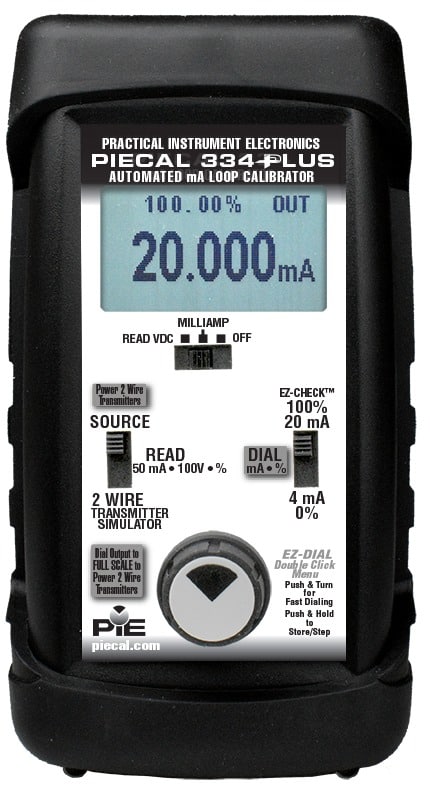

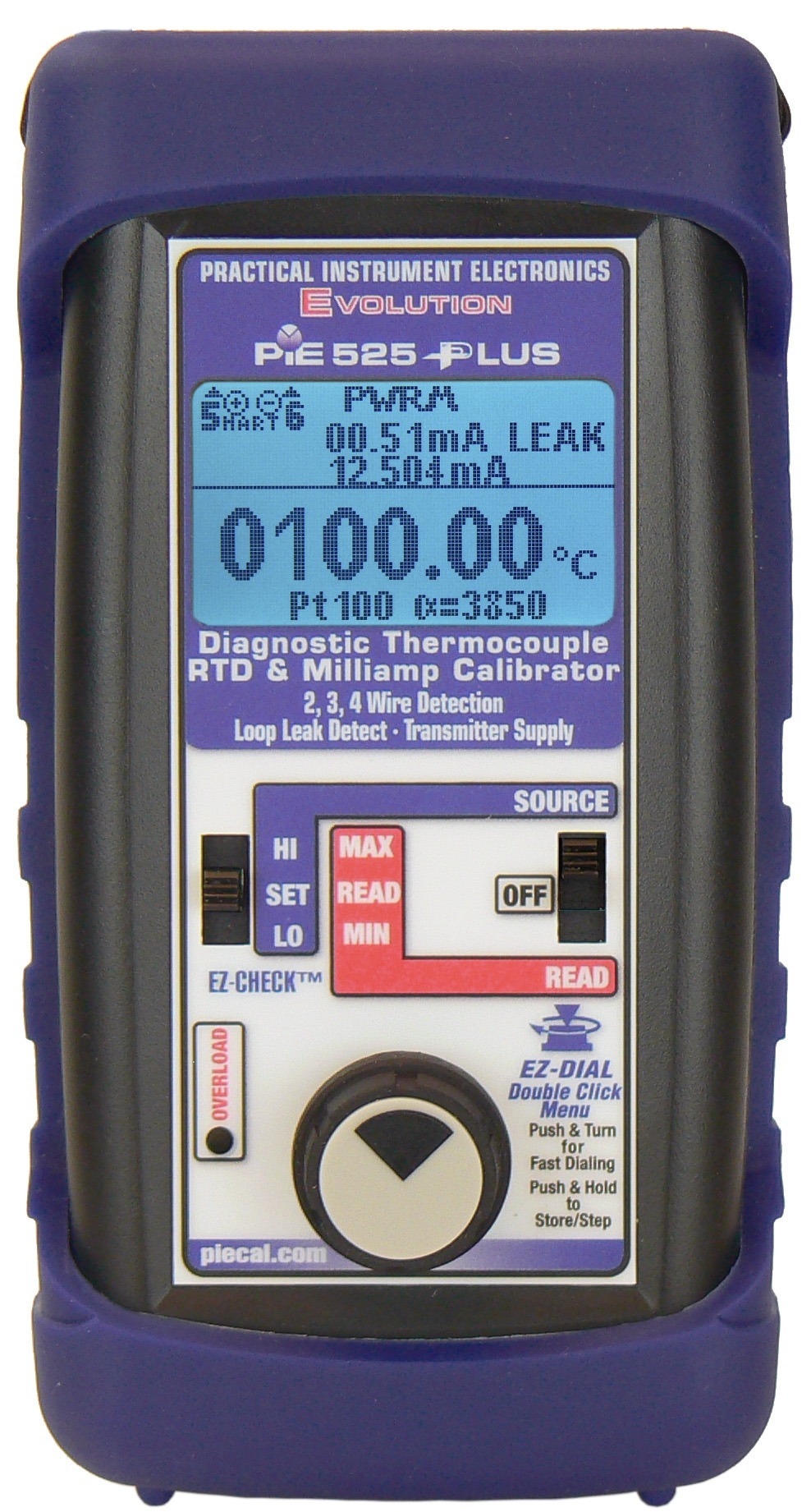

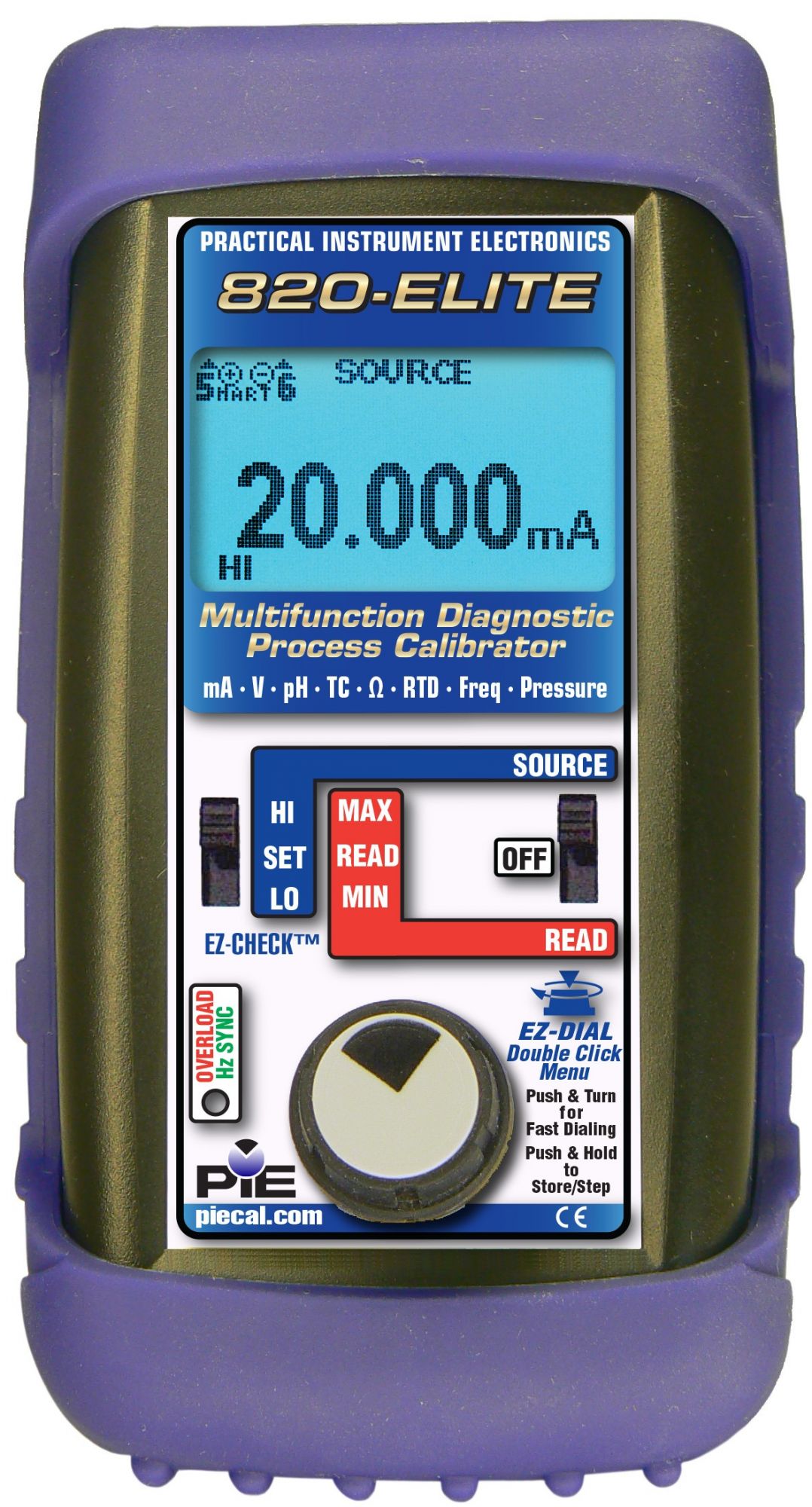

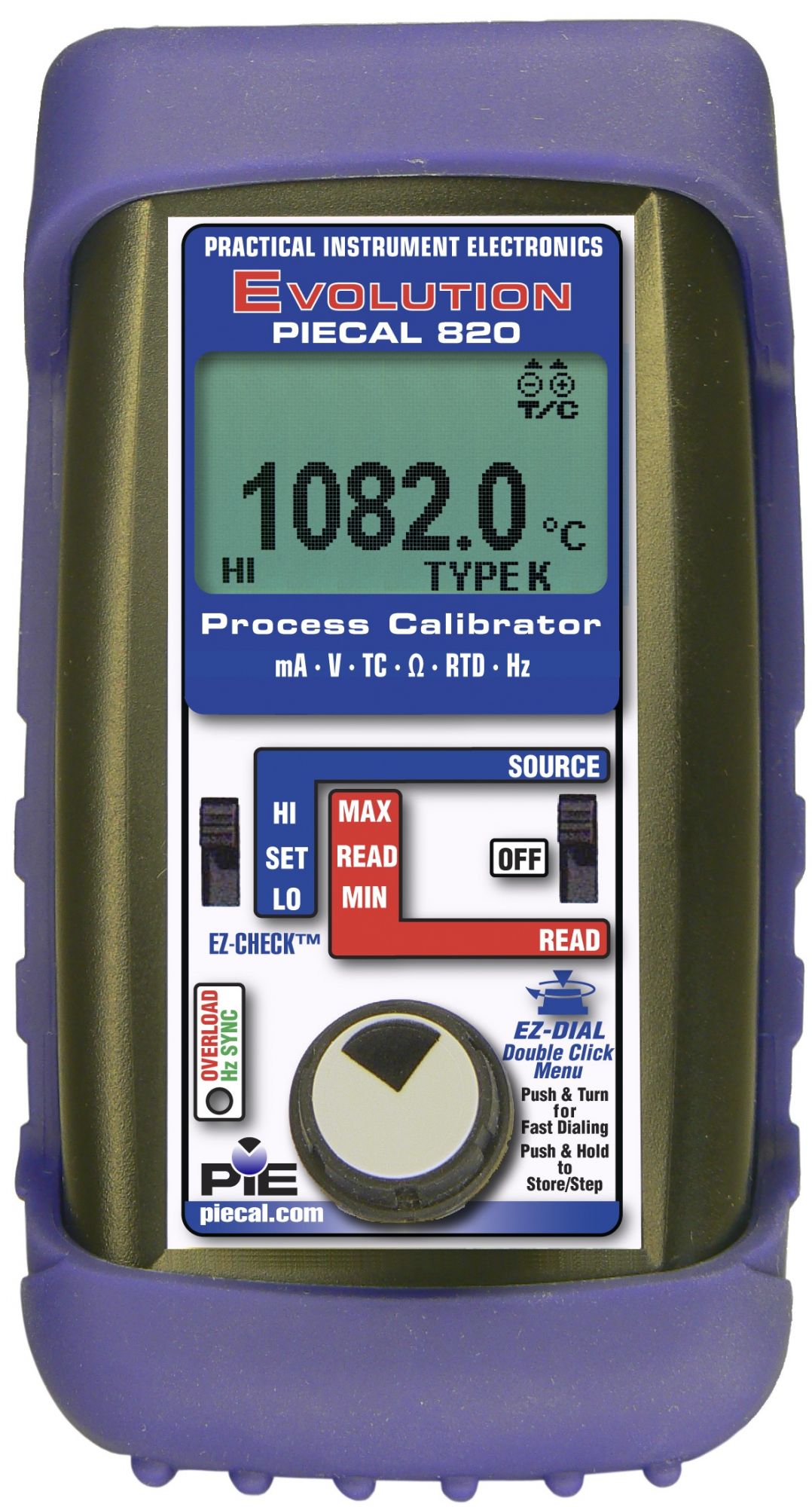

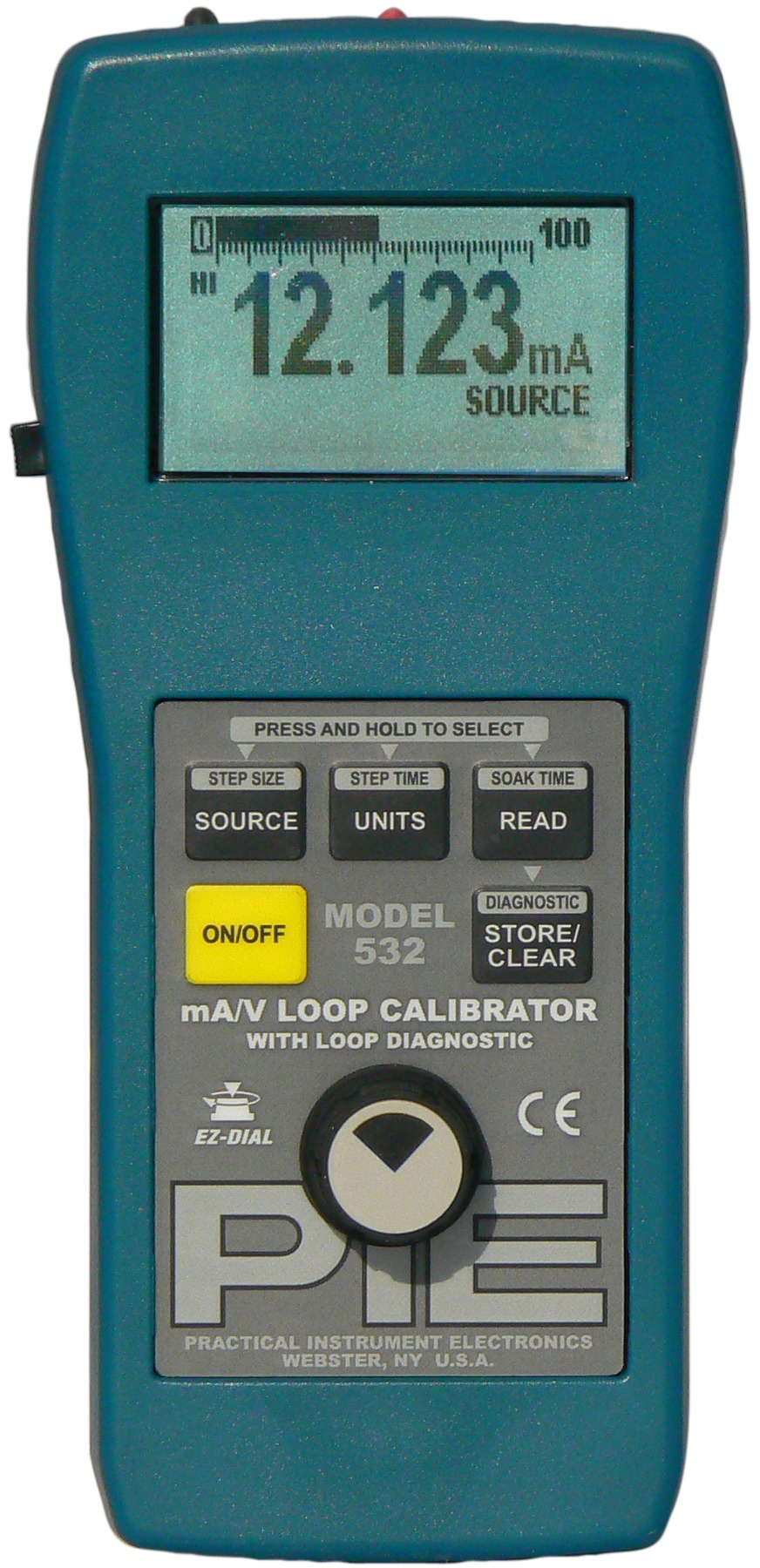

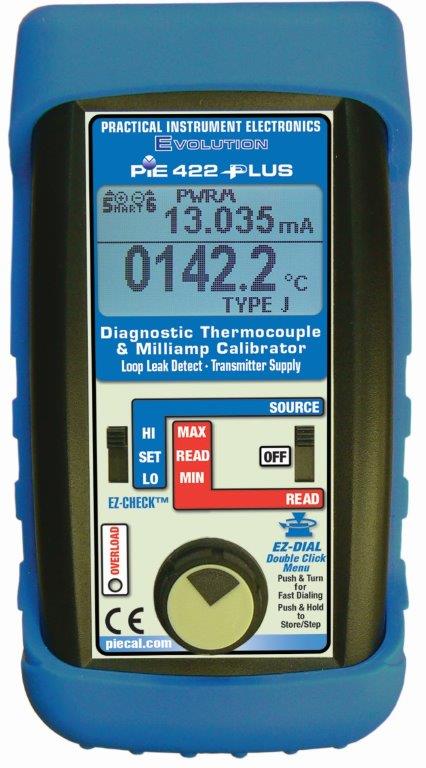

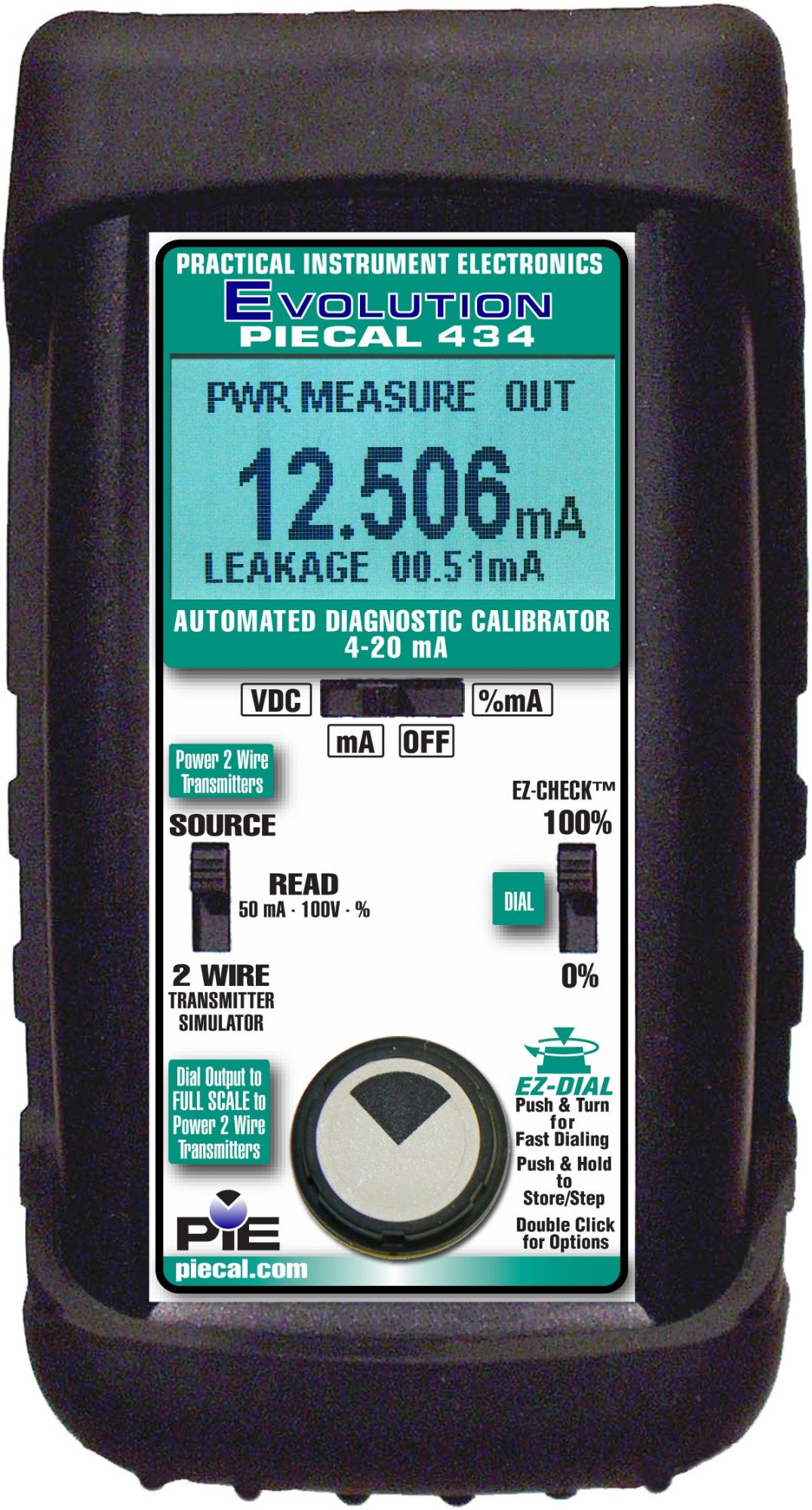

為確保4-20mA信號在實際應用中維持高準確度，定期校正是不可或缺的。常見的校正方式包括使用 校正儀器、手持校正器或是訊號產生器等工具， 來模擬訊號並與實際讀值比對，進而調整設備參數。以下為校正時常用的流程與建議：

• 參考標準：在校正前，需確認校正儀器或模擬器具備相關的檢測合格證明或溯源標準。
• 模擬訊號測試：使用能產生精準4-20mA電流的手持校正器或訊號產生器，對被校正設備進行多點量測，以確保在整個量程（4mA至20mA）範圍內皆符合規範。
• 比較與調整：將模擬訊號輸入設備後，對照設備讀值與參考標準的差距，若有偏差則進行微調。
• 記錄與驗證：校正後，請完整紀錄每個量測點的對應數值，以方便後續追蹤，並確保最終讀值能滿足應用需求。

4-20mA是一種在工業領域中廣泛應用的信號標準。它以其穩定性、可靠性和容錯能力在各種監測和控制應用中脫穎而出。4-20mA信號具有長距離傳輸能力和抗干擾能力，並且與許多常見傳感器兼容。

隨著數位化技術的發展，未來可能會看到數位信號和4-20mA信號的結合，以提高數據傳輸速率和控制能力。

有關更多關於4-20mA的問題，請參閱以下常見問題解答部分。
