General 手動閥選型指南：針閥、二通閥、三通閥與五通閥

儀表閥組是什麼？和一般三通閥有何不同？

儀表閥組（Instrument Manifold）是將數個可獨立操作的閥整合於閥體內，服務壓力或差壓量測的配管元件。本文的二閥組、三閥組與五閥組，是依閥門配置與量測功能討論，而不是單純依外部連接口數量分類。

一般三通切換閥（Three-Way Valve）常用於分流、混流或切換流向；差壓用途的三閥組（3-Valve Manifold）則包含兩個隔離閥與一個平衡閥。兩者即使都被稱為「三通閥」，也不能直接互換。

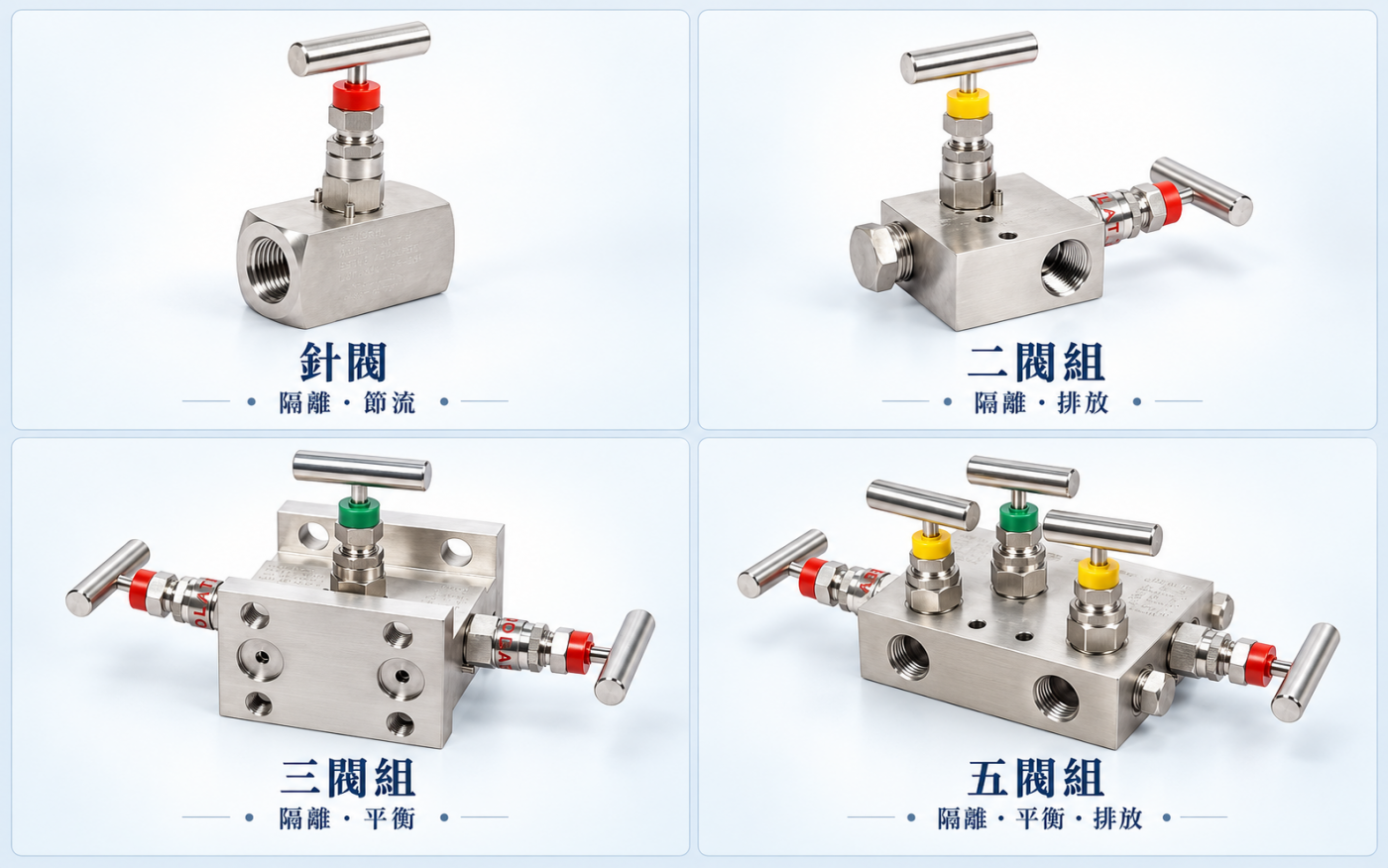

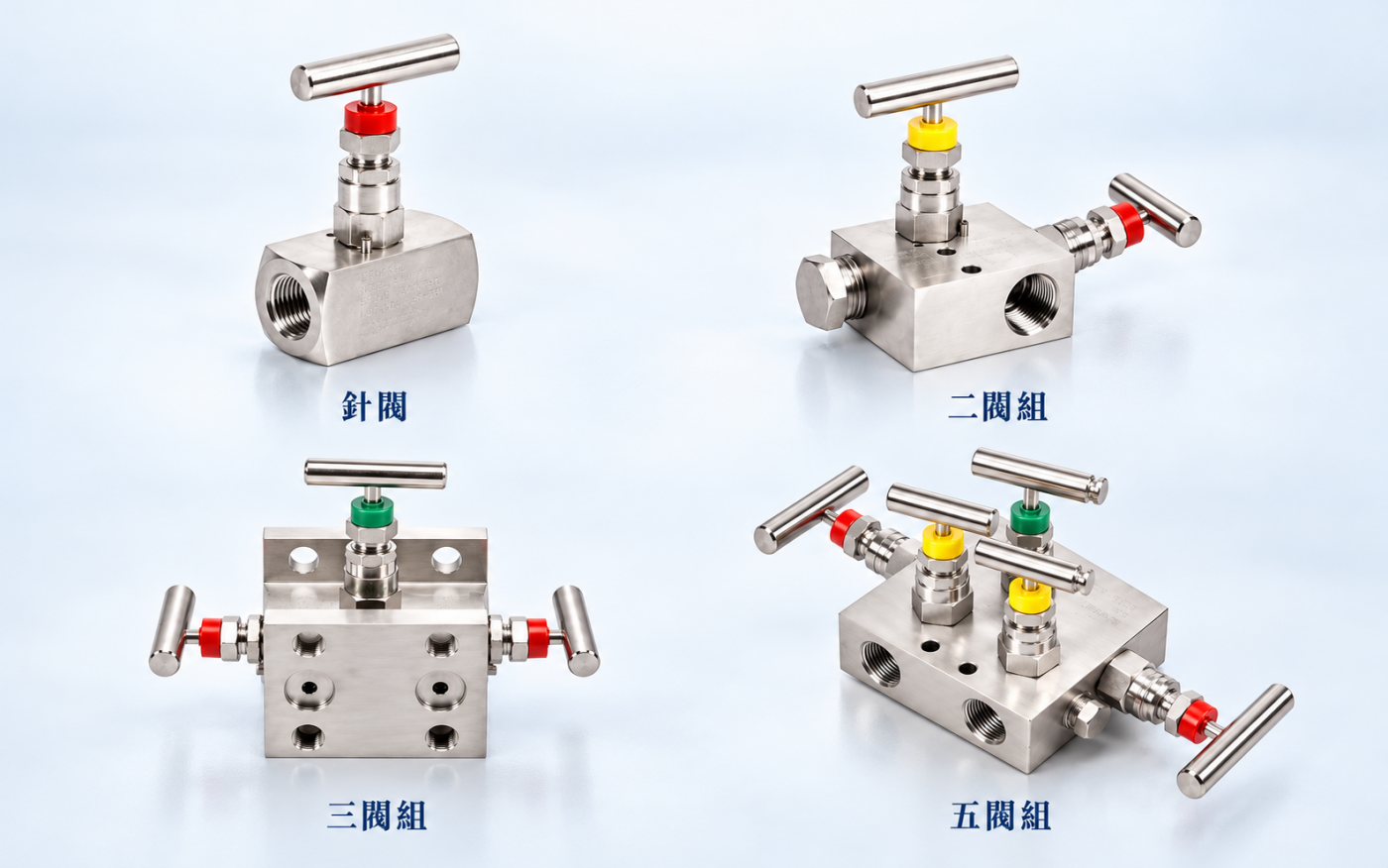

針閥、二閥組、三閥組與五閥組該怎麼選？

先區分單一壓力測點與高、低壓側差壓測點，再判斷是否需要節流、平衡或獨立排放。針閥描述的是閥的結構與調節方式；二、三、五閥組描述的是組合配置，兩者不是完全互斥的分類。

增加閥門數量並不等於提高量測精度。它改變的是隔離、平衡、排放或測試的操作條件；最終量測結果仍取決於傳送器、引壓配置、安裝與校正。

差壓量測為什麼需要隔離閥、平衡閥與排放閥？

隔離閥：分別控制製程與儀表之間的通路

差壓儀表接收高壓側（H）與低壓側（L）的壓力。三閥組與本文列示的五閥組，分別在兩側配置隔離閥，讓量測支路可依現場作業要求隔離；隔離後仍須確認儀表側是否存在殘壓。

平衡閥：建立高、低壓側之間的平衡通路

平衡閥可在適當的隔離狀態下，讓儀表兩側壓力趨於一致，提供檢查差壓零點所需的條件。它不會自動校正傳送器，也不能取代正確的投入、停用或維護程序。

排放／排氣閥：提供接管、排放與校正的操作介面

G5VMPP1 與 G5VMPF2 各有兩個排放／排氣閥，可分別處理兩側的接管需求。三閥組若有排放孔或堵頭，也應區分「帶堵頭的接口」與「可操作的排放閥」，不能因為看到排放孔就當作五閥組。

閥組的實際操作順序，應按傳送器原廠說明、配管圖與現場 SOP 確认；本頁的功能比較用於選型，不提供通用的帶壓拆卸或開關閥順序。

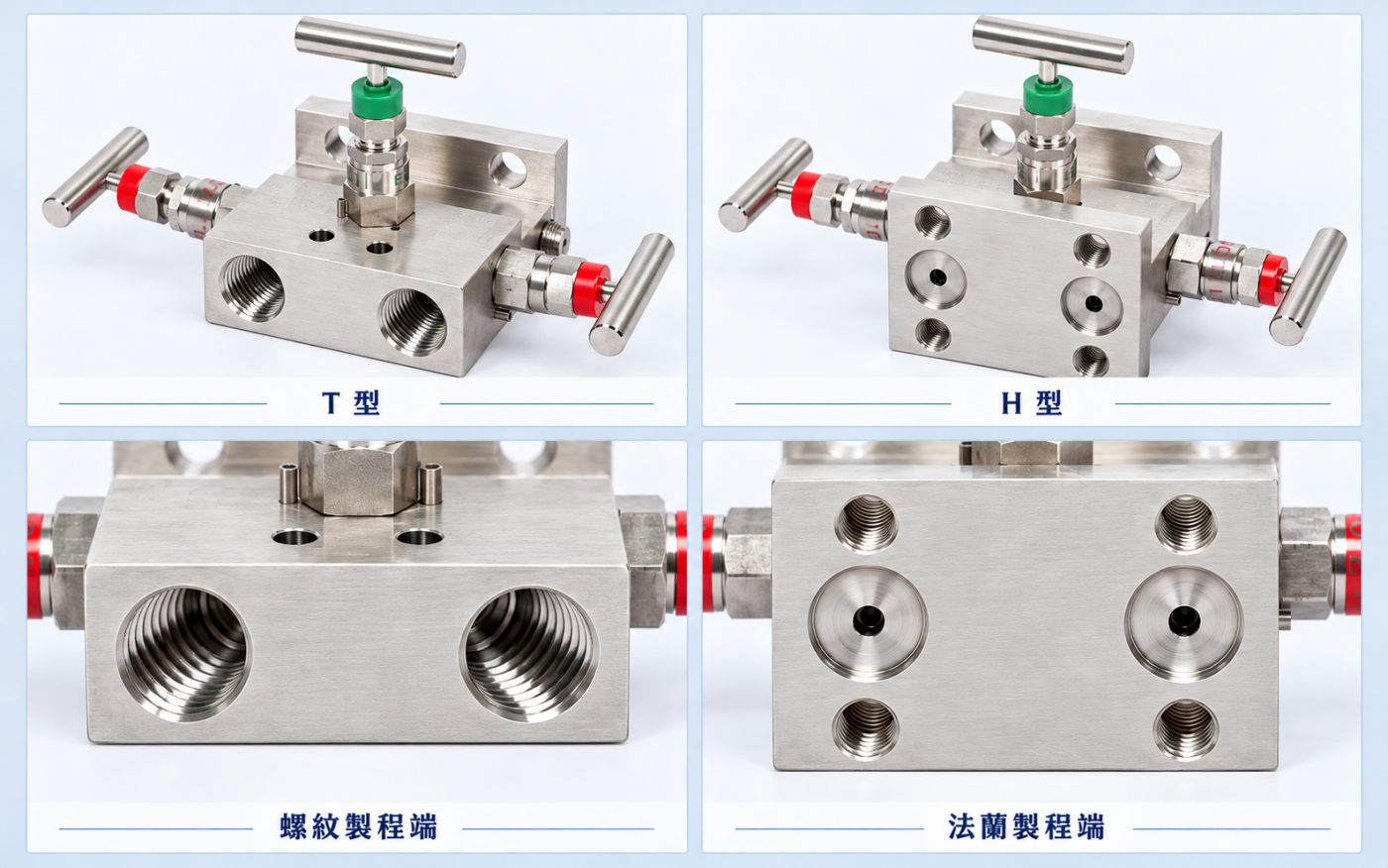

直接安裝、分體安裝、T 型與 H 型有什麼差別？

直接安裝是將閥組接合於儀表；分體安裝則利用引壓管或配管連接閥組與儀表。T 型、H 型是特定型號的外形與接續設計，不能與一般球閥的 L 孔、T 孔流路混為一談。

中心距 54 mm 是核對起點，不是通用相容保證

相關 General 三閥組與五閥組型錄列有 54 mm（約 2 1/8 英吋）儀表連接中心距，部分資料亦提到其他中心距需求。實際安裝還要比對接合面、螺栓、密封圈與孔位，不宜只憑中心距採購。

分體安裝要把引壓管一起納入設計

分體配置可用於調整儀表與閥組的位置，但仍需依介質與現場要求確認引壓管走向、支撐、排氣或排液安排，以及維護空間。詢價時附上配置圖，會比只說「要遠端型」更容易核對接續方案。

選購前，壓力、溫度與材質要核對哪些條件？

先分清楚工作壓力、靜壓與測試壓力

型錄的 Test Pressure 不是可直接套用的工作壓力。Body Hydrostatic 是閥體水壓測試項目；Seat Hydrostatic 與 Seat Pneumatic 則是閥座的水壓、氣壓測試項目。即使同一張規格表列有不同壓力值，也不代表液體與氣體各有一個可直接使用的工作上限。

採購應提供正常壓力、最高壓力、操作溫度及可能的壓力突波條件，並向供應商確認對應材質與填料的壓力－溫度額定。差壓量程與製程靜壓也需要分別核對，不能因量測壓差小，就選用低耐壓配件。

材質與密封要一起看，不能只看「不鏽鋼」

General 資料列有碳鋼、不鏽鋼、Monel 與 Hastelloy 等材質方向；不同型號及訂購配置的選項可能不同。材質選擇應依接液介質、濃度、溫度與工況確認，同時核對閥座、填料與介面密封件。

PTFE 與 GRAPHOIL 需要對應供貨版本

相關型錄列有 PTFE 標準填料及 GRAPHOIL 配置。填料的選用不能只依一個溫度門檻決定，仍須對照實際型號、最高工作溫度、介質相容性與壓力條件。若製程含蒸汽或溫度變動較大，請在詢價時明確列出。

接頭與文件要求要在訂購前確定

「1/2 吋」只說明公稱尺寸，不能取代 NPT、BSP、公母牙或管外徑資訊。若採用卡套端，還要核對管材與管尺寸；若需要材質證明、測試紀錄或特定符合性文件，應把文件名稱及適用要求寫入詢價條件。

壓力錶、差壓流量與液位量測如何對應閥組？

以下為選型情境示例，用來整理需求，不是已完成的客戶案例或配置保證。

• 壓力錶或壓力傳送器需要隔離與校正：可先評估 G2VM2 等二閥組，確認儀表端位置、排放端及校正接管需求；若僅需節流或關斷，可另評估符合工況的針閥。
• 孔板等差壓流量量測：先確認傳送器高、低壓側接口及製程靜壓，再依平衡與排放需求評估三閥組或五閥組。閥組本身不會把壓差換算成流量。
• 以差壓傳送器量測槽體液位：須先核對取壓方式、引壓配置與校正安排，再選擇相符的閥組；閥組不取代傳送器量程與液位計算設定。
• 既有設備汰換：除了舊料號，也要拍攝製程端、儀表端、手柄與排放接管。外形相近不代表接合面、內部流路與密封配置相同。

成祥技控目前提供哪些 General 手動閥產品資料？

以下保留 General 手動閥分類頁的 11 個產品名稱與連結，供您查看個別型號。列表是產品資料索引，實際材質、配置、供貨狀態與文件需求請於詢價時確認。

NV-T-1B 等產品名稱依官網列示。訂購時請用完整料號與圖面核對字母、數字、端接形式及尺寸；2GIV 等儀表用閥則應確認各閥的實際功能與內部流路。

詢價或汰換手動閥，需要提供哪些資料？

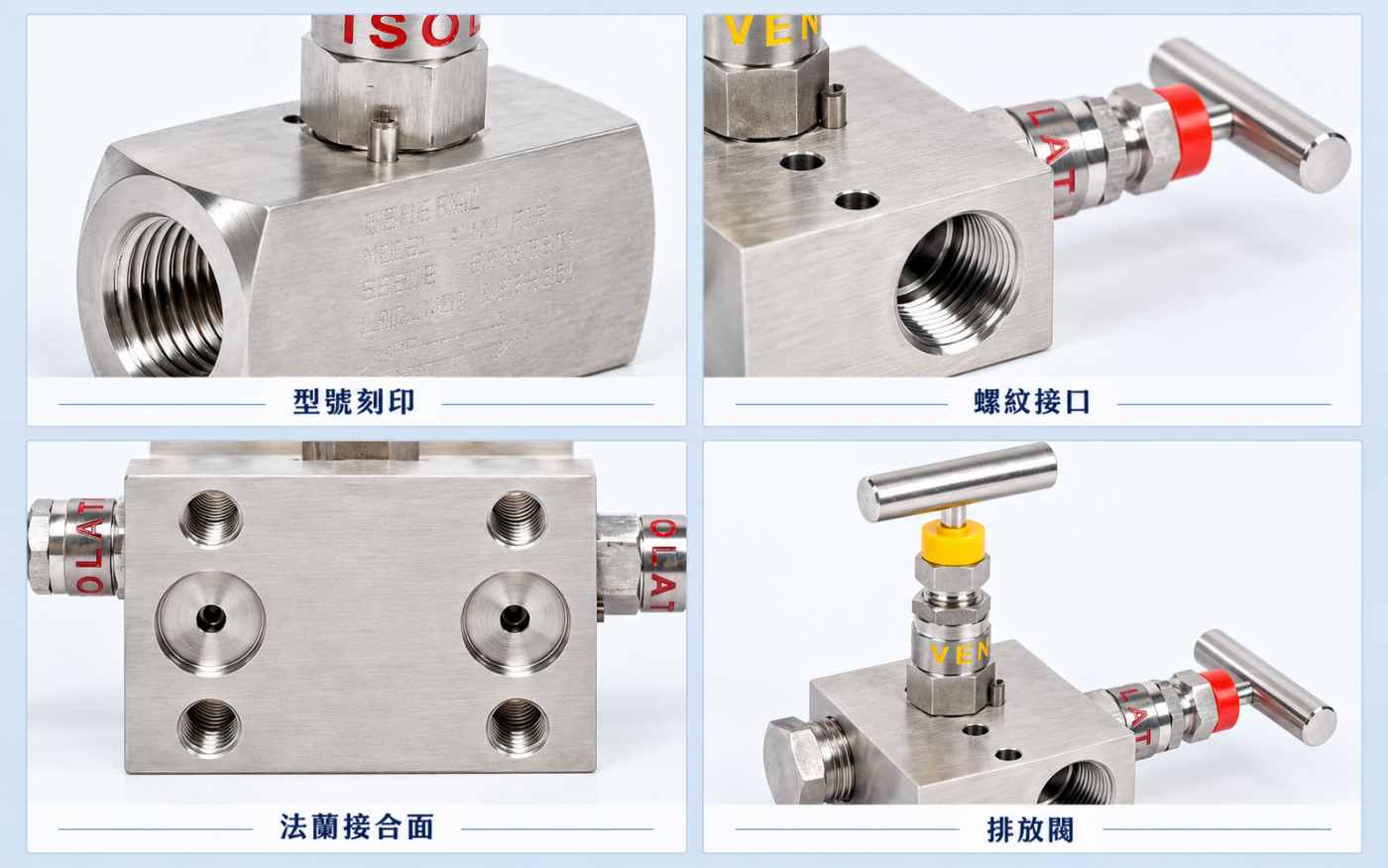

提供「用途、工況與接合資料」，比只指定二通、三通或五通更有助於核對型號。若不確定現場用的是哪一類閥組，可先附上舊閥銘牌、完整外觀與各接口照片。

1. 1. 儀表與用途：壓力錶、壓力傳送器或差壓傳送器的品牌、完整型號，以及壓力、流量或液位量測用途。
2. 2. 製程條件：介質名稱與組成、正常與最高壓力、正常與最高溫度，及特殊工況。
3. 3. 接口：製程端、儀表端與排放端的尺寸、牙規、公母牙、法蘭／接合面、孔位與中心距。
4. 4. 功能與安裝：直接或分體安裝，是否需要平衡、兩側排放、校正接口、支架與特定手柄方向。
5. 5. 材質與密封：所需閥體與接液材質、填料、密封圈；未確定時可提供介質及現場規範供核對。
6. 6. 採購條件：數量、需求時程、圖面、所需材質或測試文件，以及汰換設備資料。

General 手動閥與儀表閥組常見問題

技術資料與選型依據

本頁以成祥技控 General 產品資料、General 閥門與閥組技術文件及本次核對型錄整理。型錄版本或配置不同時，壓力、填料、材質及配件資料也可能不同，採購前請以供應商確認的實際供貨版本為準。
