GERMANY · BRAUNSCHWEIG · 2026
德國 PROTEGO 阻火器與呼吸閥原廠訓練｜成祥技控取得專業能力證書
成祥技控兩名專員於 2026 年 8 月 11 至 12 日前往德國 Braunschweig 的 PROTEGO 總部、技術中心與爆炸測試場，完成阻火器及壓力／真空呼吸閥專業訓練，並通過原廠評核取得 Professional Competence 證書。
為什麼阻火器與呼吸閥需要原廠實務訓練？
安全設備的選型不能只看口徑與材質；必須先判斷火焰傳播情境、介質特性、安裝位置、流量與壓損，再核對認證的使用限制。
阻火器與呼吸閥雖然常同時出現在儲槽或製程管線上，承擔的任務卻不同。阻火器要在允許氣體或蒸氣流動的同時，抑制火焰繼續傳播；壓力／真空呼吸閥則因應進出料、溫度變化或製程造成的吐氣與吸氣需求，在設定條件下釋放壓力或補償真空。
真正困難的部分不只是「設備能不能作動」，而是選用的設備是否對應實際危害。管端與管道安裝、爆燃與爆轟、穩定與非穩定爆轟、短時間燃燒與持續燃燒，代表不同的測試情境與使用限制。把名稱相近的產品互相替代，或忽略安裝方向、點火源距離與管路條件，都可能使原本的保護假設失效。
因此，本次受訓的目的不是增加一張展示用證書，而是把原廠的測試邏輯帶回台灣，協助客戶在詢價前釐清工況，在選型時核對證書與限制，並在安裝、啟用及維護階段減少常見錯誤。
第一天：從「安全不妥協」到看懂設備如何被驗證
訓練首日上午，團隊抵達位於德國 Braunschweig 的 PROTEGO 總部。原廠總經理於會議室說明企業對工業安全的核心立場：安全不能以價格、便利或未經驗證的假設作為交換條件。對阻火器與呼吸閥而言，這項價值具體反映在設計、測試、認證、選型及維護的每一個環節。

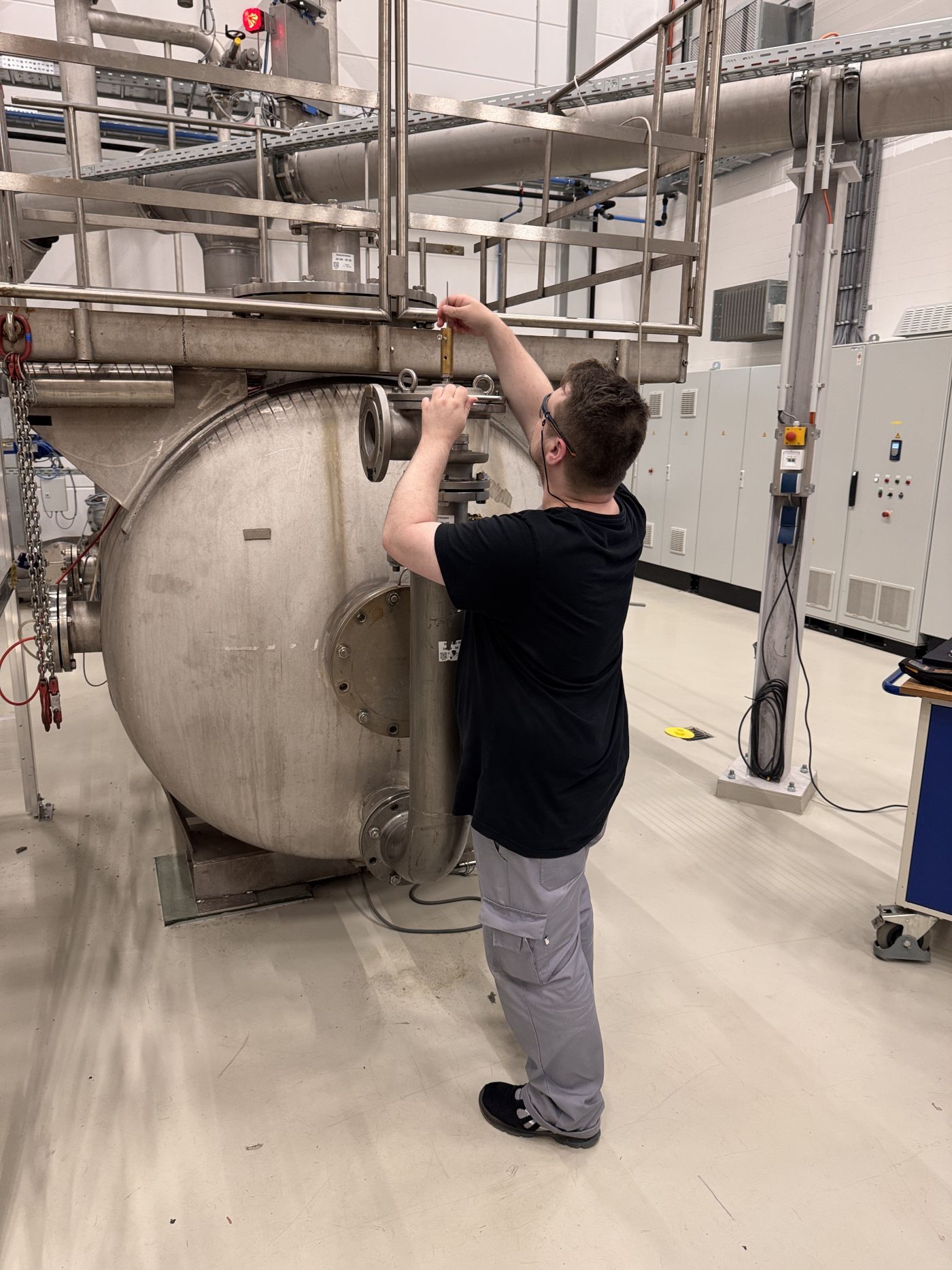

下午由原廠人員帶領參觀工廠與技術中心，從阻火元件、閥盤與閥座等結構，到流量、設定壓力、洩漏率與各項環境條件的試驗設備，建立「產品型錄上的性能資料如何產生」的完整認識。
- 阻火元件結構：理解捲繞金屬帶形成的精密狹縫，如何藉由熱量傳遞使火焰降至著火溫度以下。

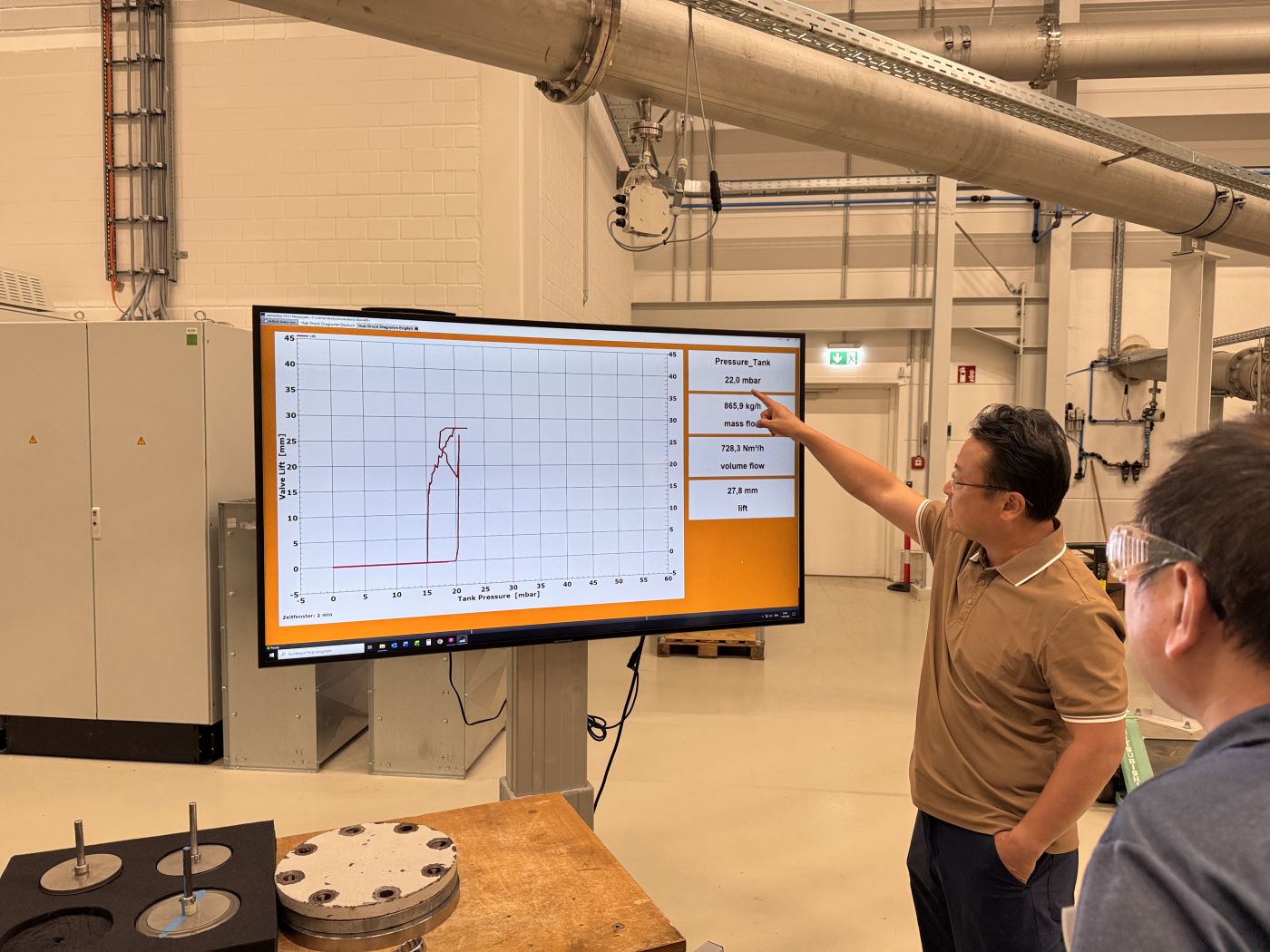

- 流量與壓損：從實測曲線理解阻火能力、通氣量與壓力損失之間必須取得平衡，不能只以名目口徑推定性能。
- 呼吸閥作動：觀察壓力與真空設定、閥盤啟閉、復座及洩漏控制如何影響儲槽保護與蒸氣損失。

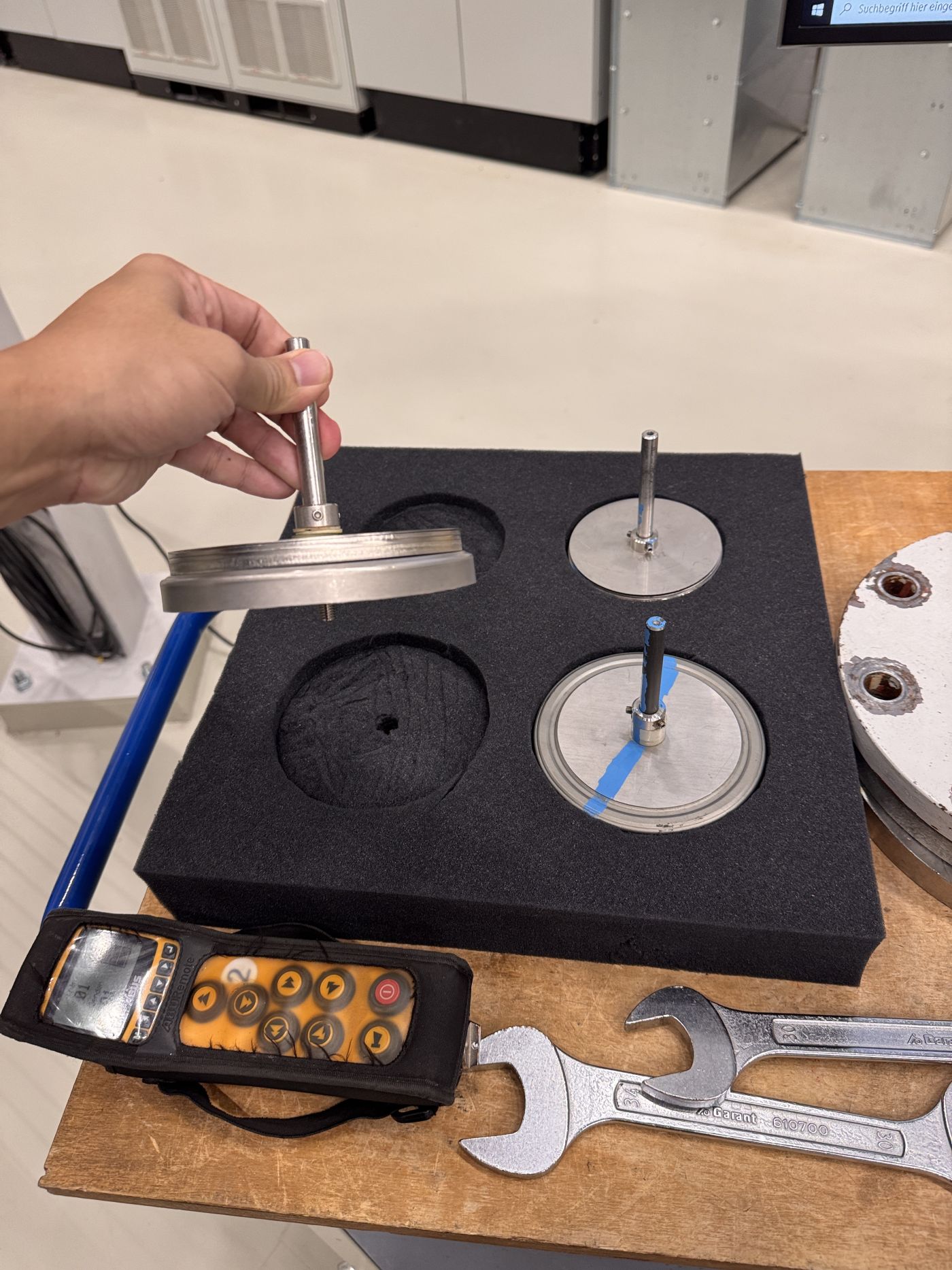

- 維護與組裝：辨識拆裝、清潔、零件方向及復原檢查的重要性，避免維護後因錯裝或污染改變原有性能。
第二天：在爆炸測試場看見「選對」與「裝對」的差別

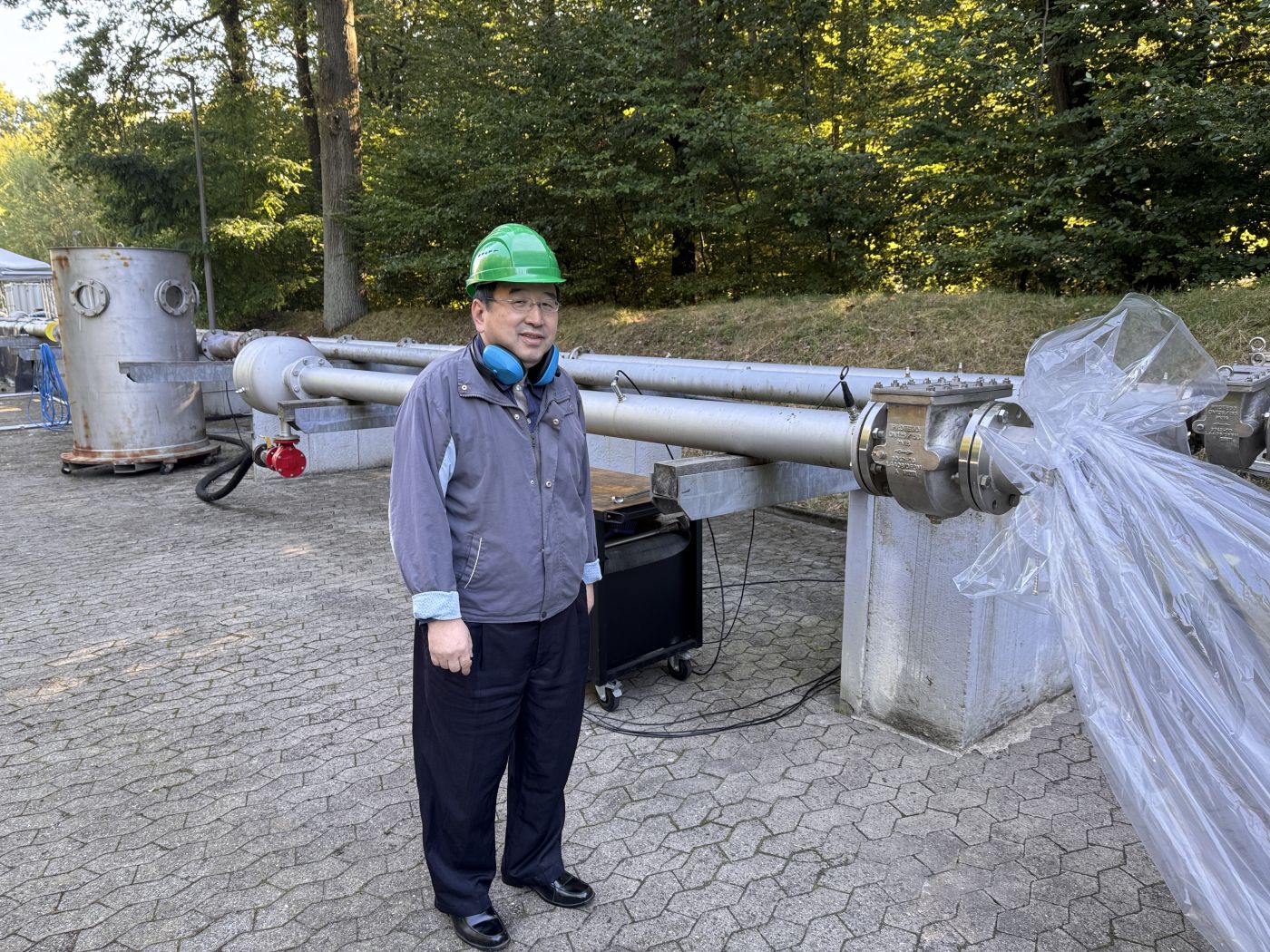

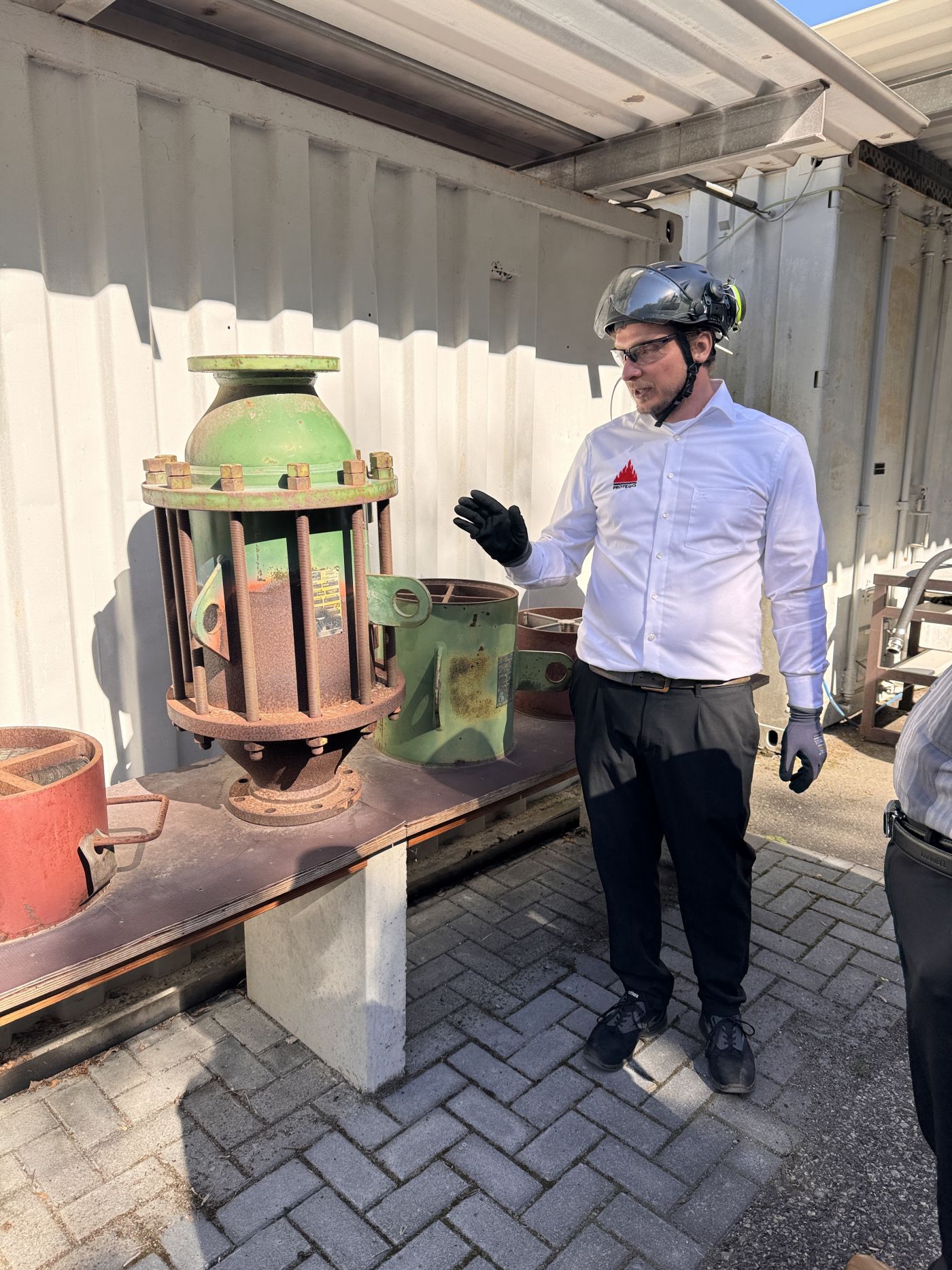

第二天前往 PROTEGO 位於森林區域的爆炸與火災測試場。原廠官方資料指出，該測試場可執行持續燃燒、大氣爆燃、管道爆燃與爆轟等試驗。本次訓練則以現場實驗，讓受訓人員直接感受管端及管道內不同火焰傳播情境，並觀察阻火器在不同安裝條件下的表現。
其中一項關鍵學習，是比較符合使用限制的安裝與錯誤安裝。阻火器通過某項型式試驗，不代表能忽略安裝方向、管路配置、點火源距離、操作壓力與溫度。設備證書所載的型式、爆炸群組、可用範圍與限制，必須和現場條件逐項對照。

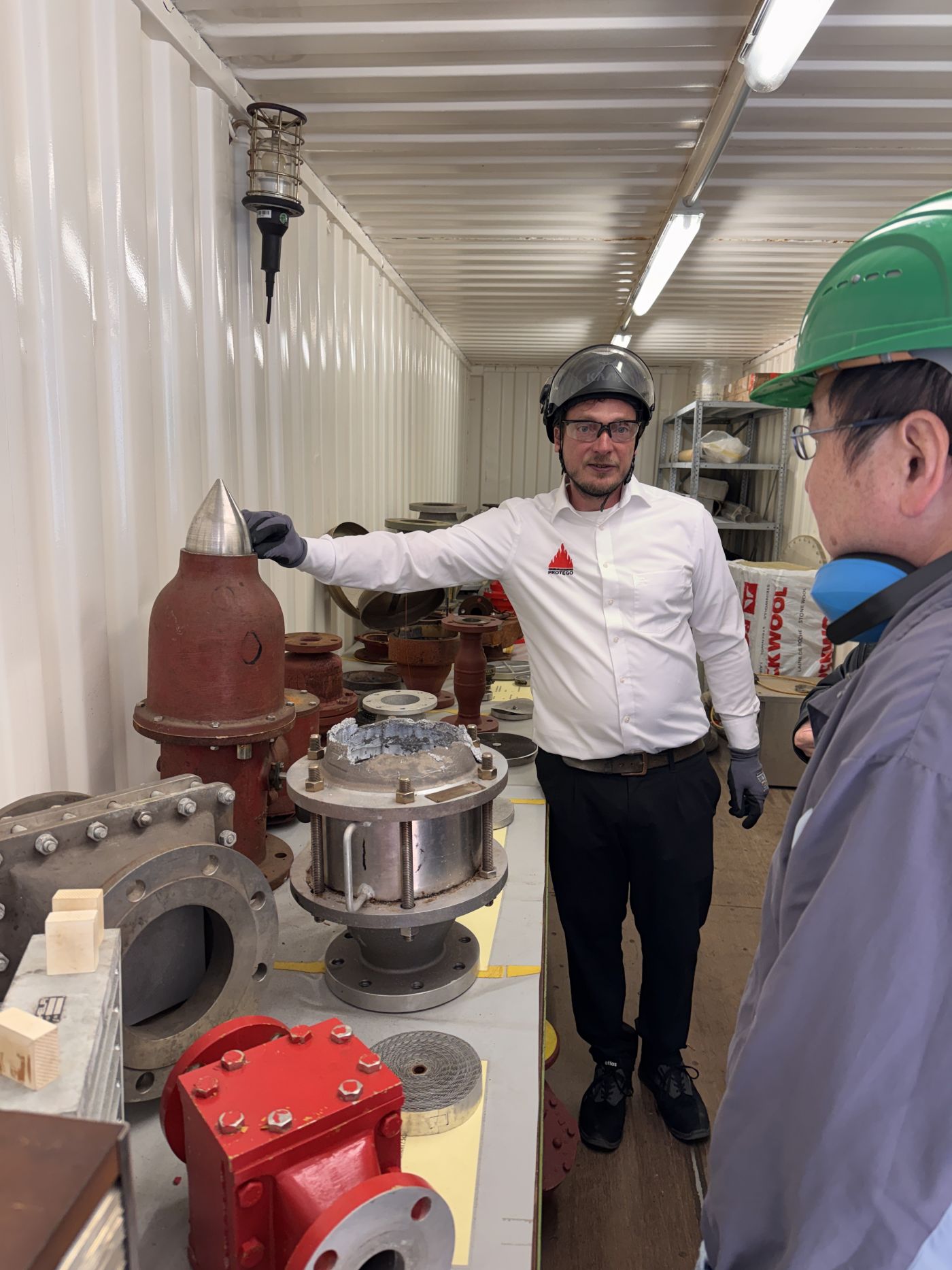

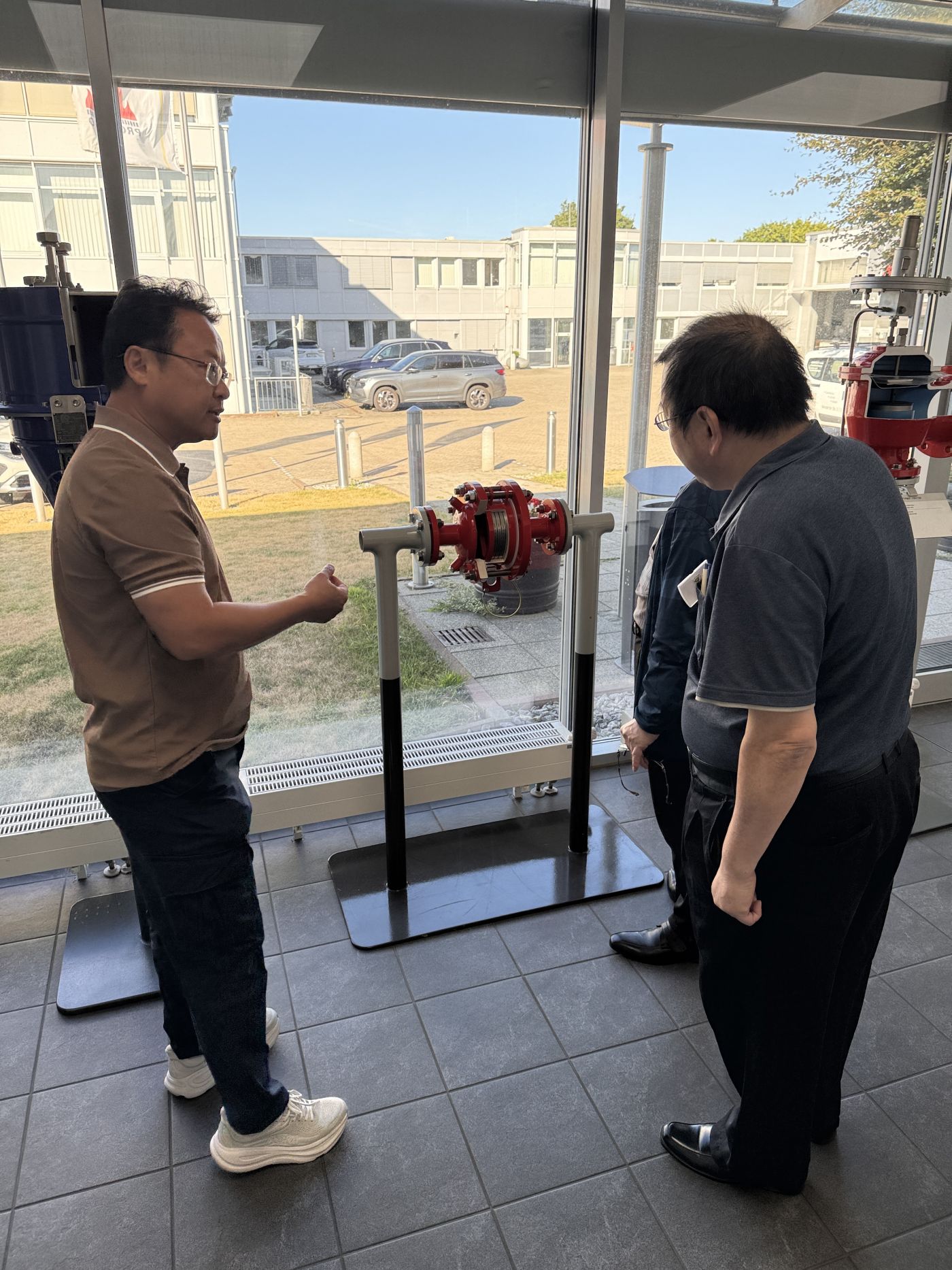

實驗後，原廠也展示安全閥、壓力／真空呼吸閥與阻火器從早期至今的設計演進。不同世代的結構變化，反映產業對更明確的測試分類、更低壓損、更佳密封性及更便利維護的持續要求。
管端型情境
設備一端直接連通大氣時，須確認大氣爆燃及是否可能出現穩定燃燒或持續燃燒。
管道型情境
封閉管線中的火焰會受管徑、長度、彎頭、阻礙物與點火位置影響，可能由爆燃加速至爆轟。
安裝限制
方向、前後直管、與點火源距離及監測要求，都應依產品證書、說明書與專案設計核對。
維護後復原
清潔不能取代檢查；組件損傷、墊片、緊固與組裝順序皆可能影響設備回復原設計狀態。

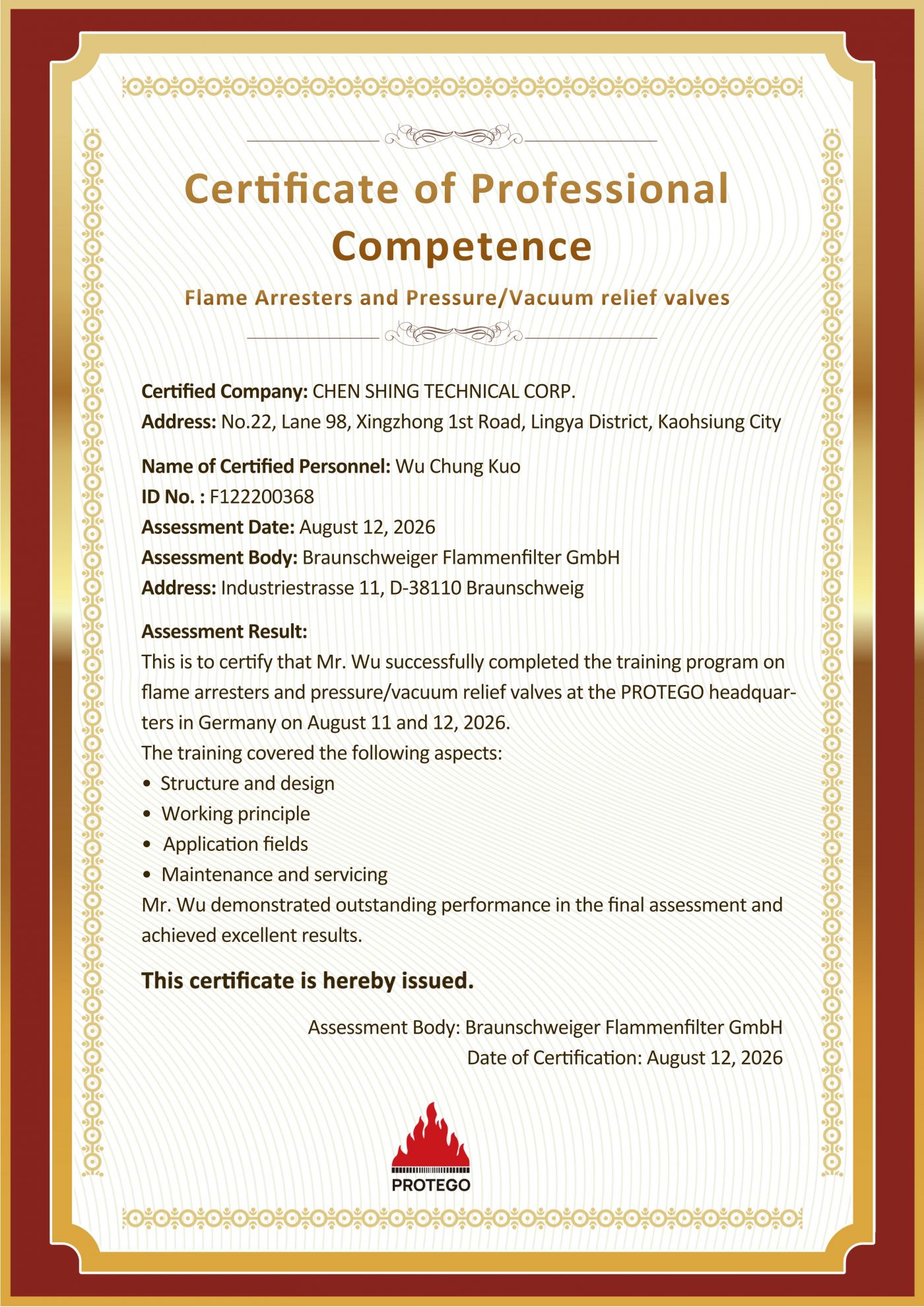

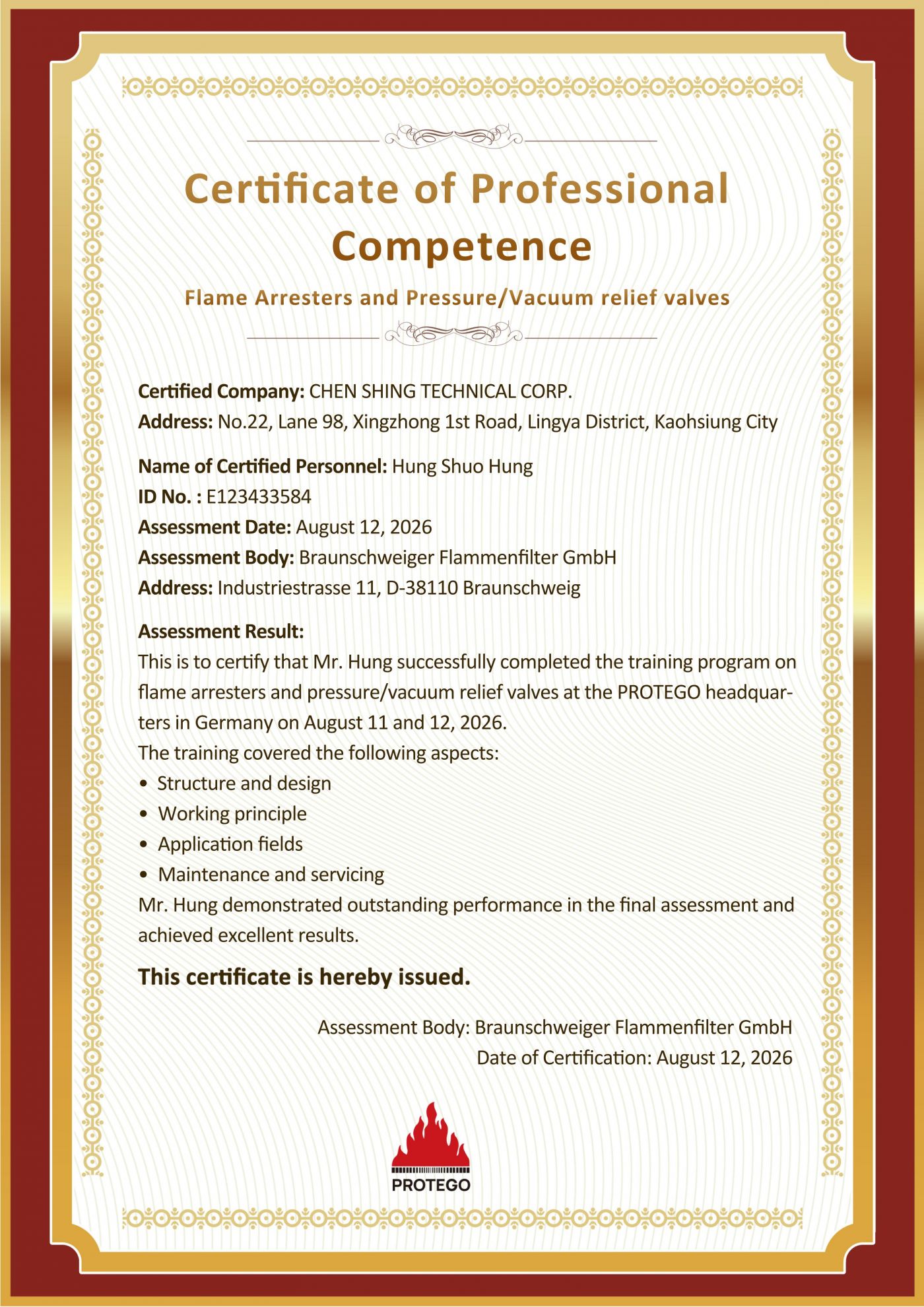

兩名專員完成課程、通過最終評核並取得原廠證書
兩份證書均由 Braunschweiger Flammenfilter GmbH（PROTEGO）於 2026 年 8 月 12 日簽發，證明受訓人員在德國總部完成 Flame Arresters and Pressure/Vacuum Relief Valves 訓練。證書明列課程涵蓋下列四項能力，並記載受訓人員於最終評核中取得優異結果：
- Structure and design｜結構與設計
- Working principle｜工作原理
- Application fields｜應用領域
- Maintenance and servicing｜維護與服務
阻火器與呼吸閥差在哪裡？為什麼不能混為一談？
兩者都可能裝在儲槽頂部或蒸氣管線，但風險控制目標不同。是否需要單獨使用、串接使用，或採用整合阻火功能的壓力／真空閥，須依可燃性介質、通氣需求、火焰情境、壓損與認證限制判斷。
| 比較項目 | 阻火器 Flame Arrester | 壓力／真空呼吸閥 P/V Relief Valve |
|---|---|---|
| 主要任務 | 允許氣體或蒸氣流動，同時阻止符合其認證情境的火焰繼續傳播。 | 在壓力或真空達設定條件時吐氣或吸氣，降低儲槽超壓或過度真空風險。 |
| 主要判斷 | 管端／管道、爆燃／爆轟、爆炸群組、MESG、燃燒時間、管路與安裝限制。 | 正常吐氣、正常吸氣、緊急洩放、設定壓力／真空、流量、超壓與洩漏率。 |
| 常見誤區 | 只看 DN、材質或阻火芯外觀，未核對火焰型態與認證使用範圍。 | 只依接管口徑選閥，未依進出料、熱效應與儲槽容許壓力計算需求流量。 |
| 維護關注 | 阻火元件污染、結晶、聚合、腐蝕、變形、組裝方向與墊片狀態。 | 閥盤與閥座清潔、黏著或結冰、設定值、復座、洩漏與活動部件。 |
| 能否互相取代 | 不能直接互相取代；若設備整合兩種功能，仍須確認每一項功能的證書、測試條件及使用限制。 | |
原廠受訓成果，如何落實到阻火器與呼吸閥選型？
成祥技控會先協助整理危害情境與工況資料，再和產品證書、性能曲線及安裝限制比對。資料越完整，越能縮小選型範圍，也能避免設備到場後才發現壓損、設定值、材質或安裝空間不符。
釐清設備任務
確認要控制火焰傳播、儲槽壓力／真空，或兩者都需要。
建立危害情境
確認介質、爆炸群組、點火位置、安裝位置與可能燃燒型態。
整理操作工況
核對流量、壓損、壓力、真空、溫度、材質及環境條件。
核對證書限制
逐項比對型式認證、使用限制、安裝方向與必要監測條件。
安裝與維護規劃
預留拆裝空間，建立清潔、檢查、復原與異常處理方式。
詢價或技術討論前，建議準備哪些資料？
- 儲槽或管線用途、P&ID、設備配置與安裝位置
- 介質名稱、組成或濃度、爆炸群組／MESG（若已知）
- 正常與異常操作壓力、真空及溫度範圍
- 正常吸氣／吐氣量、最大流量與容許壓力損失
- 管徑、管長、彎頭、障礙物、連接規格與安裝方向
- 可能點火源的位置，以及是否存在長時間燃燒情境
- 閥體、內件、墊片的材質與耐腐蝕需求
- 專案指定標準、認證、業主規範與檢驗文件
- 現有設備型號、銘牌、異常紀錄與最近維護狀況
不是「DN 一樣就能換」
相同口徑的阻火器可能分屬管端、管道爆燃、穩定爆轟或非穩定爆轟等不同類型；相同口徑的呼吸閥也可能具有不同的設定值、流量曲線、超壓需求與材質。若只用舊設備尺寸尋找替代品，容易忽略原設計依據與實際危害。
需要先了解產品範圍，可參考PROTEGO 阻火器及呼吸閥總覽；若屬管道爆轟情境，可進一步查看PROTEGO DA/SB 雙向穩定爆轟型阻火器。最終型號仍應依完整工況確認。
哪些產業與設備情境適合進一步討論？
依 PROTEGO 官方應用分類，阻火器、壓力／真空呼吸閥與儲槽安全配件可見於儲槽區、化工與製藥製程、蒸氣燃燒系統與火炬、船舶與離岸設施、酒精儲槽、生質氣、污水處理及掩埋氣體系統等場域。每一種場域仍需回到介質與危害情境選型。
石化與化工儲槽
固定頂槽、日槽、溶劑槽、油品槽及槽區蒸氣管線的通氣與火焰傳播控制。
VOC 與蒸氣回收
連接集氣總管、回收設備或燃燒系統時，評估管道火焰傳播、壓損與儲槽呼吸需求。
製藥與特殊化學品
依介質相容性、污染或結晶傾向、清潔方式與製程條件選擇結構和材質。
生質氣與污水處理
沼氣、污水氣體與掩埋氣管線須同時考量可燃氣體、冷凝液、腐蝕與維護頻率。
如需進一步理解台灣與國際規範的差異，可延伸閱讀：阻火器與呼吸閥法規及 VOC 安全議題。文章僅供技術認識；實際專案應以主管機關、業主及設計單位確認的要求為準。
PROTEGO 原廠訓練與阻火器呼吸閥常見問題
阻爆轟型阻火器一定比阻爆燃型更適合嗎？
不能只用「等級較高」判斷。應先確認點火位置、管路條件及火焰可能發展的型態，再選擇經相應情境測試與認證的設備。錯誤套用不僅可能增加壓損，也可能超出產品證書的使用限制。
為什麼阻火器安裝錯誤會影響保護效果？
火焰在管道中的加速受長度、管徑、彎頭、障礙物與點火位置等條件影響；阻火器本身也可能有指定方向、距離、操作壓力、溫度或監測要求。安裝條件若超出試驗與認證範圍，就不能假設仍具有相同保護能力。
呼吸閥可以直接依儲槽接管口徑選型嗎？
不建議。呼吸閥應依進料、出料、熱效應及其他正常或緊急情境評估所需吸氣與吐氣量，再核對儲槽容許壓力／真空、設定值、超壓、流量曲線及壓損。接管口徑只是其中一項條件。
阻火器與呼吸閥多久需要保養一次？
沒有適用所有現場的固定週期。應依介質污染、聚合、結晶或腐蝕傾向、操作頻率、環境條件、原廠說明書、專案風險與法規／業主要求建立檢查週期；出現壓力異常、通氣能力下降或設備受損時，應立即處理。
詢價時至少要提供哪些資料？
建議提供介質、溫度、壓力／真空、流量、爆炸群組或 MESG、管路圖與尺寸、安裝位置、可能點火位置、容許壓損、材質、法規或業主指定標準。若是既有設備汰換，也請提供銘牌、型號、證書與現場照片。
需要協助確認阻火器或呼吸閥工況？
請提供介質、壓力／真空、溫度、流量、管路與安裝位置等基本資料。成祥技控可先協助整理選型問題，釐清需要阻爆燃、阻爆轟、管端、管道或壓力／真空洩放功能，再依原廠資料進行後續確認。
