深入解析雷擊成因與避雷器作用：保護設備免受突波損害

雷雲的生成原理

雷電的發生源於雷雲（積雨雲）內部複雜的物理過程。其生成主要遵循以下步驟：

• 水蒸氣上升與雲的形成：太陽照射使地表溫暖潮濕的空氣受熱膨脹，形成上升氣流。這些飽含水蒸氣的空氣上升到高空後，因溫度降低而凝結成水滴或冰晶，形成雲層。
• 冰粒與霰的碰撞及電荷分離：在高空雲層中，水滴、冰晶、霰（小冰雹）等粒子不斷相互碰撞、摩擦。較小的冰粒因摩擦而帶正電荷，而較大的霰則帶負電荷。
• 電荷累積與分層：隨著電荷分離持續進行，雲層上方逐漸累積正電荷，下方則累積負電荷。這種電荷分層使得雷雲內部和雷雲與地面之間產生巨大的電位差。
• 雷雲的誕生：當累積的電位差足夠大，足以擊穿空氣的絕緣性時，便會發生劇烈放電，即是我們所見的閃電。雷雲因此被視為一個巨大的「儲電器」。

落雷的過程

我們看到的閃電與雷聲，是雷雲放電的結果。落雷的機制通常包含以下階段：

• 先導放電 (Step Leader)：雷雲中累積的電荷會從負電區向下傳播出一條肉眼不可見的「先導」，以階梯狀的方式向地面發展。
• 上行先導 (Leader)：當地面的高聳物體（如建築物、樹木）感應到雷雲的電荷時，會向上產生一條「上行先導」。
• 回擊 (Return Stroke)：當先導放電與上行先導連接時，形成一個完整的放電通道。此時，一道強大的電流會從地面沿著通道迅速衝向雷雲，產生極其明亮的閃光和巨大的雷聲，這就是所謂的「回擊」。
• 多重雷擊 (Multiple Strokes)：一次閃電往往不是單一事件，而是在短時間內重複發生多次回擊，形成多重雷擊。

在台灣，夏季午後雷陣雨頻繁，嘉義市、台北市、新竹市、南投縣、台南市、苗栗縣、雲林縣等地以及高屏南部山區，都是落雷密度較高的區域。 儘管避雷針可以保護建築物免受直擊雷的損壞，但雷擊產生的瞬時高電壓（突波）仍可能透過電源線、通訊線路等侵入，對精密設備造成危害。

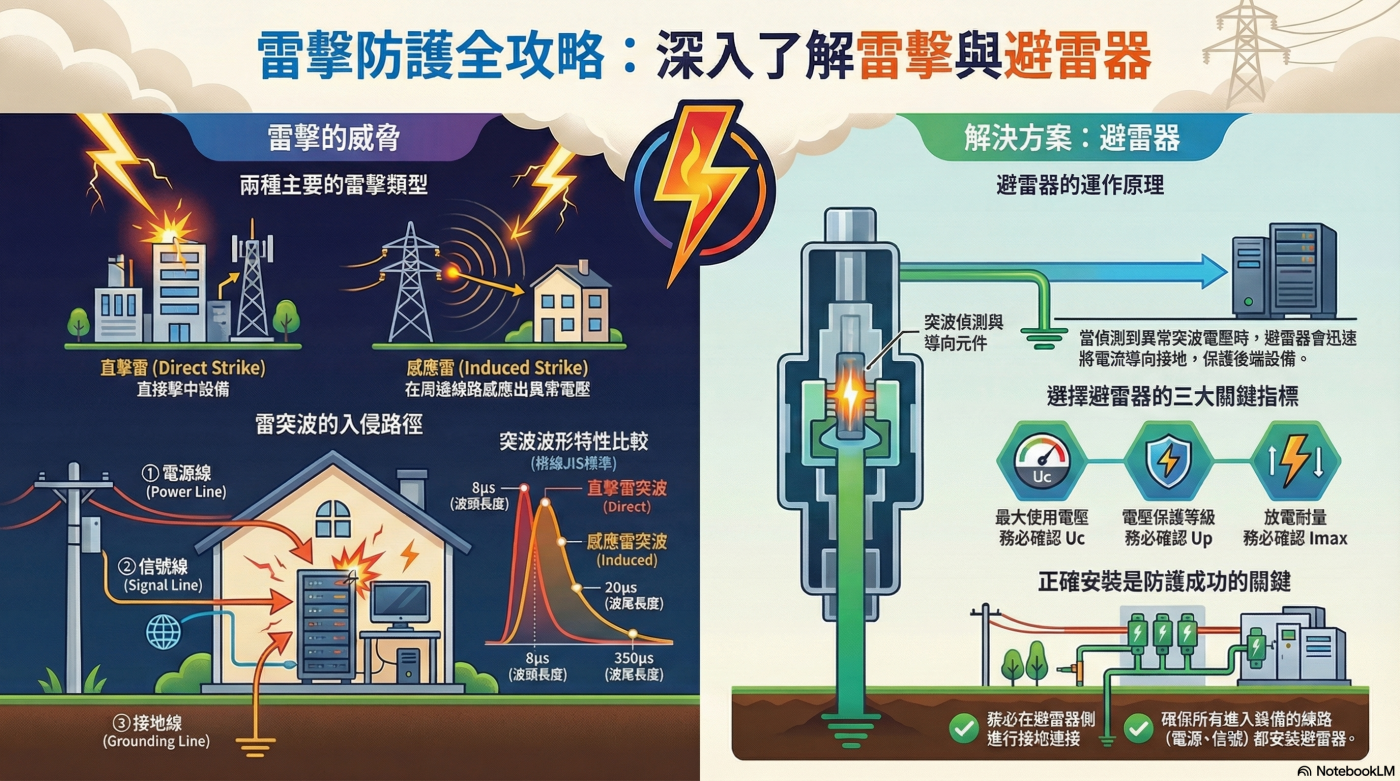

直擊雷與誘導雷

雷害可分為兩大類：

• 直擊雷 (Direct Lightning)：指雷電直接擊中建築物、鐵塔、輸電線等物體。直擊雷的電流極大，可達數kA至300kA，其中約50%的直擊雷電流在30kA以下。 直擊雷會造成嚴重的物理損壞、火災，甚至人員傷亡。
• 誘導雷 (Induced Lightning)：又稱間接雷或二次雷擊，是指雷電放電時，在附近導體（如電力線、通訊線路）上因靜電感應或電磁感應產生的瞬態過電壓或過電流現象。 誘導雷電流通常在20kA以下，其中約50%的誘導雷電流在0.9kA以下。儘管電流較小，但其產生的突波電壓足以損壞敏感的電子設備。

雷電流的特性

根據JIS（日本工業標準）規範，雷電流的測試波形有所不同，反映了其瞬時性和高能量特性：

• 直擊雷突波測試波形：波頭長10微秒 (µs)，波尾長350微秒 (µs)。
• 誘導雷突波測試波形：波頭長8微秒 (µs)，波尾長20微秒 (µs)。

直擊雷波形因持續時間較長，即使電流峰值相同，其能量也遠高於誘導雷波形。

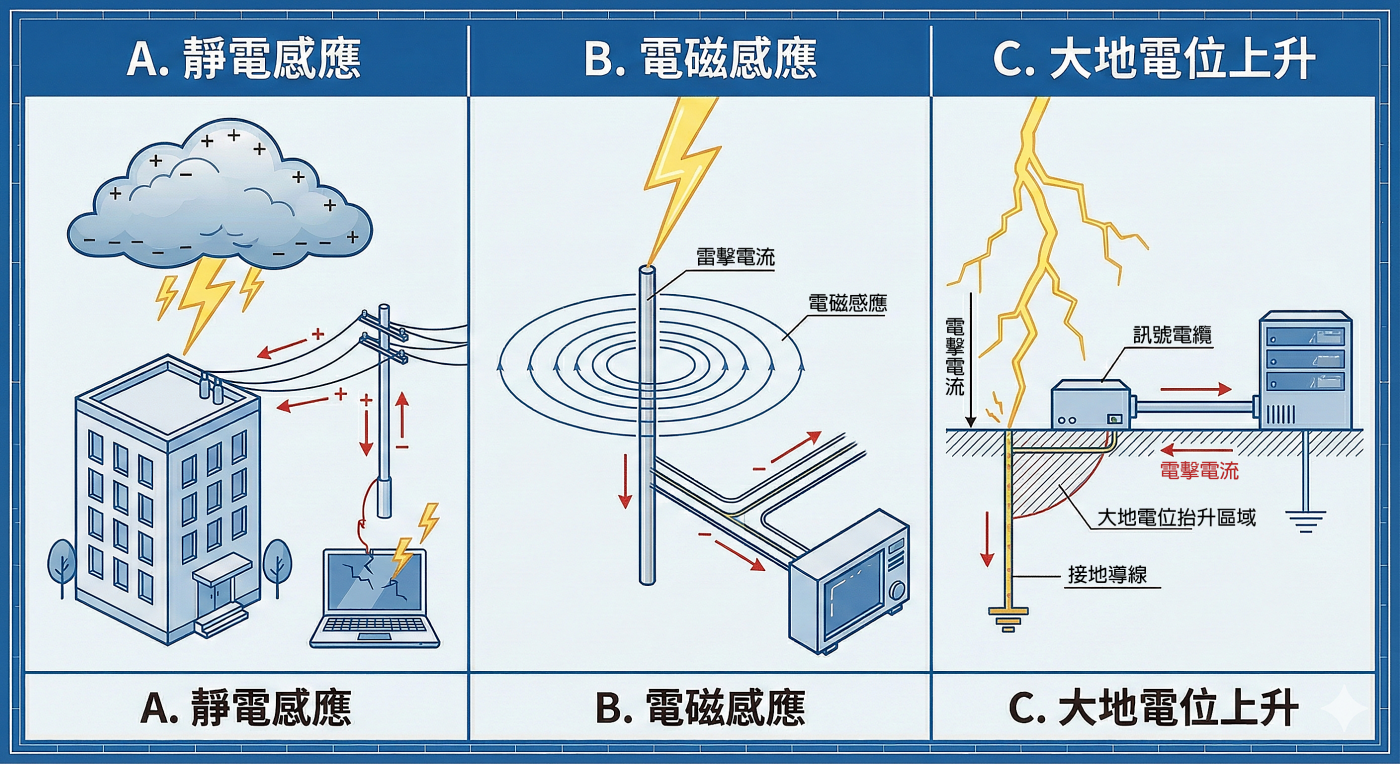

誘導雷突波是導致精密電子設備損壞的主要原因，其侵入機制主要有三種：

• 靜電感應 (Electrostatic Induction)：當帶電的雷雲接近地面時，會在其下方的地面和建築物等導體上感應出異性電荷。 即使雷雲未直接放電到地面，當雷雲內部或雲間發生放電時，這些感應電荷會瞬間失去束縛，沿著金屬線路形成高電壓脈衝（突波），傳導至連接的設備，造成損壞。
• 電磁感應 (Electromagnetic Induction)：當雷電流流過避雷針、引下線或直接擊中地面時，其周圍會產生一個快速變化的強大磁場。 處於這個瞬變磁場中的金屬導體（如電源線、訊號線），會被感應出高電壓電動勢，產生突波電流，並沿著線路傳播，損害連接的設備。
• 大地電位上升 (Ground Potential Rise)：當直擊雷擊中避雷針並導向大地時，或直接擊中大地時，雷電流會瞬間流入接地系統。由於接地電阻的存在，接地點附近的大地電位會瞬間被抬高數萬甚至數十萬伏特。 如果此時建築物內兩台設備共用接地系統，但連接兩設備的訊號線或電源線形成了迴路，則大地電位差會導致雷突波透過這些線路流入設備，造成設備損壞。

突波的侵入路徑

雷突波入侵設備主要有三大路徑，且多來自於建築物外部引入的線路：

• 信號線：如網路線、電話線、有線電視纜線、感測器線路等。
• 電源線：所有連接市電的電力線路。
• 接地線：接地系統本身也可能成為突波傳導的途徑。

針對這些入侵路徑，最有效的防範措施就是在這些線路進入設備之前，安裝避雷器（突波保護器 SPD）。

避雷器，亦稱突波保護器（Surge Protective Device, SPD），是保護電器電子設備免受瞬態過電壓（如雷擊突波、開關突波）損害的關鍵裝置。

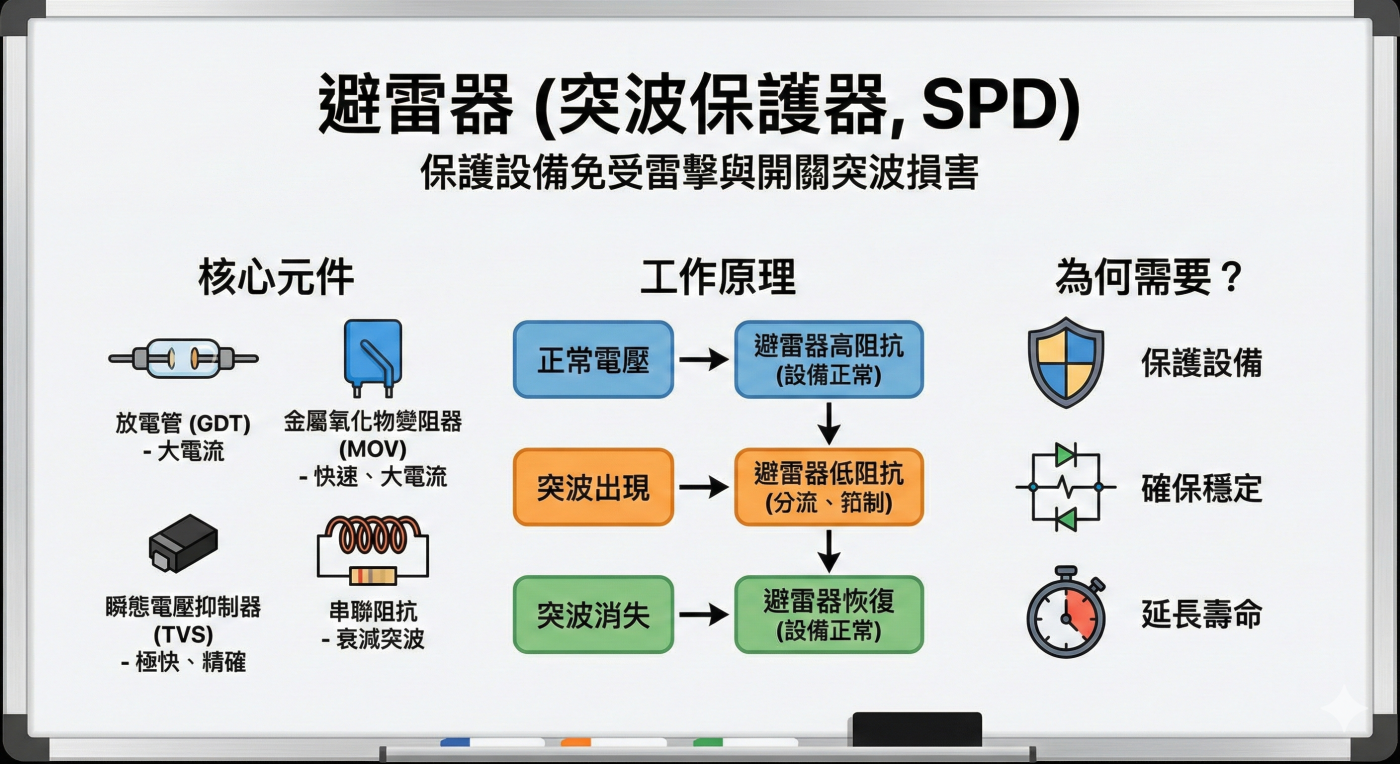

避雷器的構成要素

避雷器通常由以下幾種核心元件組成：

• 放電管 (Gas Discharge Tube, GDT)：
  • 特性：體積小，能處理大電流。
  • 缺點：動作延遲較大，動作電壓存在較大偏差。
• 電壓限制元件：
  • 金屬氧化物變阻器 (Metal Oxide Varistor, MOV)：
    • 特性：能處理大電流，動作速度快，但體積相對較大。
  • 瞬態電壓抑制器 (Transient Voltage Suppressor, TVS)：
    • 特性：動作速度快，動作電壓精確，但無法處理大電流。
• 串聯阻抗 (Series Impedance)：
  • 作用：衰減突波電流，並加速放電元件的動作。除了電阻器，有時也會使用電感器。

避雷器的工作原理

避雷器的工作原理是基於「分流」和「箝制」：

• 當正常的電壓施加時，避雷器呈現高阻抗，不影響電路的正常運作。
• 當雷突波或其他瞬態過電壓出現，超過避雷器的動作電壓時，避雷器會迅速從高阻抗轉變為低阻抗狀態。
• 此時，突波電流會透過避雷器被分流至大地，同時將線路上的電壓箝制在設備可承受的安全水平（保護水平Up）之下。
• 突波消失後，避雷器會自動恢復到高阻抗狀態，確保設備的正常供電。

為何需要避雷器？

現代電子設備日益精密且整合度高，對電壓波動的承受能力較低。一次輕微的雷擊突波，都可能導致設備故障、數據遺失、系統停擺，造成巨大的有形與無形損失。 避雷器能夠有效抵禦這些瞬態過電壓，確保設備的穩定運行和延長使用壽命。對於身處雷擊頻繁地區如台灣的企業與家庭來說，安裝高品質的避雷器是不可或缺的防護措施。

選擇適合的避雷器至關重要，需要仔細評估其性能參數，以確保提供足夠的保護：

• 最大持續操作電壓 (Uc)：指避雷器在不影響其性能和壽命的情況下，可長期承受的最大交流或直流電壓有效值。選擇時應確保Uc高於被保護系統的額定電壓。
• 電壓防護水平 (Up)：亦稱限制電壓，是避雷器在規定放電電流下限制線路兩端電壓的最大峰值。Up值應低於被保護設備的耐電壓水平，確保突波被箝制在安全範圍內。
• 洩漏電流 (Leakage Current)：指避雷器在正常操作電壓下流經的微小電流。避雷器元件若因雷擊突波而劣化，洩漏電流會逐漸增大，影響信號並需更換。
• 響應時間 (Response Time)：避雷器從突波電壓施加到開始放電所需的時間。雷突波上升速度快（數微秒），因此避雷器需要有數奈秒 (ns) 級的快速響應時間來及時動作。
• 放電耐量 (Imax)：指避雷器能夠承受的最大一次衝擊電流峰值（通常採用8/20µs波形）。 一般而言，5kA的耐量被認為足夠，但實際選用應根據安裝地點的雷擊頻率和預期電流強度來決定。台灣地區電力線常用的電源用避雷器耐雷量在20kA以上，而電話、有線電視線路則建議選購3kA以上。
• 最大負載電流 (In)：避雷器在正常工作狀態下，能持續流經的最大電流。應選擇大於被保護設備所需電流的避雷器。
• 內部串聯電阻 (Internal Series Resistance)：避雷器內部元件的電阻值，應盡量保持較低，以減少電壓損失和迴路阻抗的增加，通常控制在數歐姆（Ω）以內。

避雷器的種類

根據保護對象和應用場景，避雷器可分為多種：

• 信號用避雷器：用於保護網路、電話、RS-485/232等通訊信號線路。
• 電源用避雷器：用於保護交流或直流電源線路，是家庭和工業環境最常見的。
• 回線用避雷器：特定於某些專用線路，如儀器控制線。
• 網路用避雷器：專門為乙太網路等資料通訊線路設計。

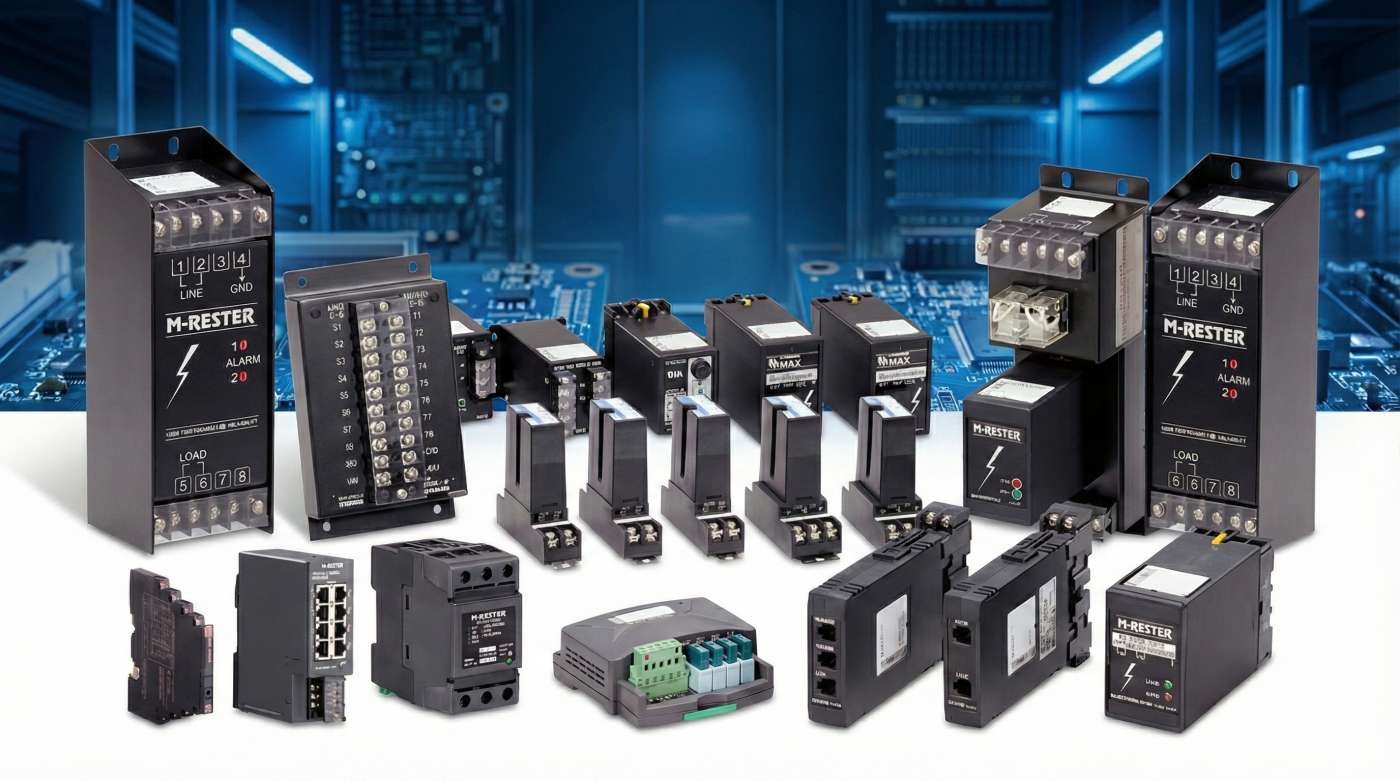

MG 株式会社エムジー (MG Co., Ltd.) 等專業廠商提供廣泛的避雷器產品線，以滿足不同應用需求，為各類設備提供可靠的突波防護。

避雷器的安裝與接地方式，對其保護效果至關重要。不正確的安裝可能導致避雷器失效，甚至加劇設備損壞。

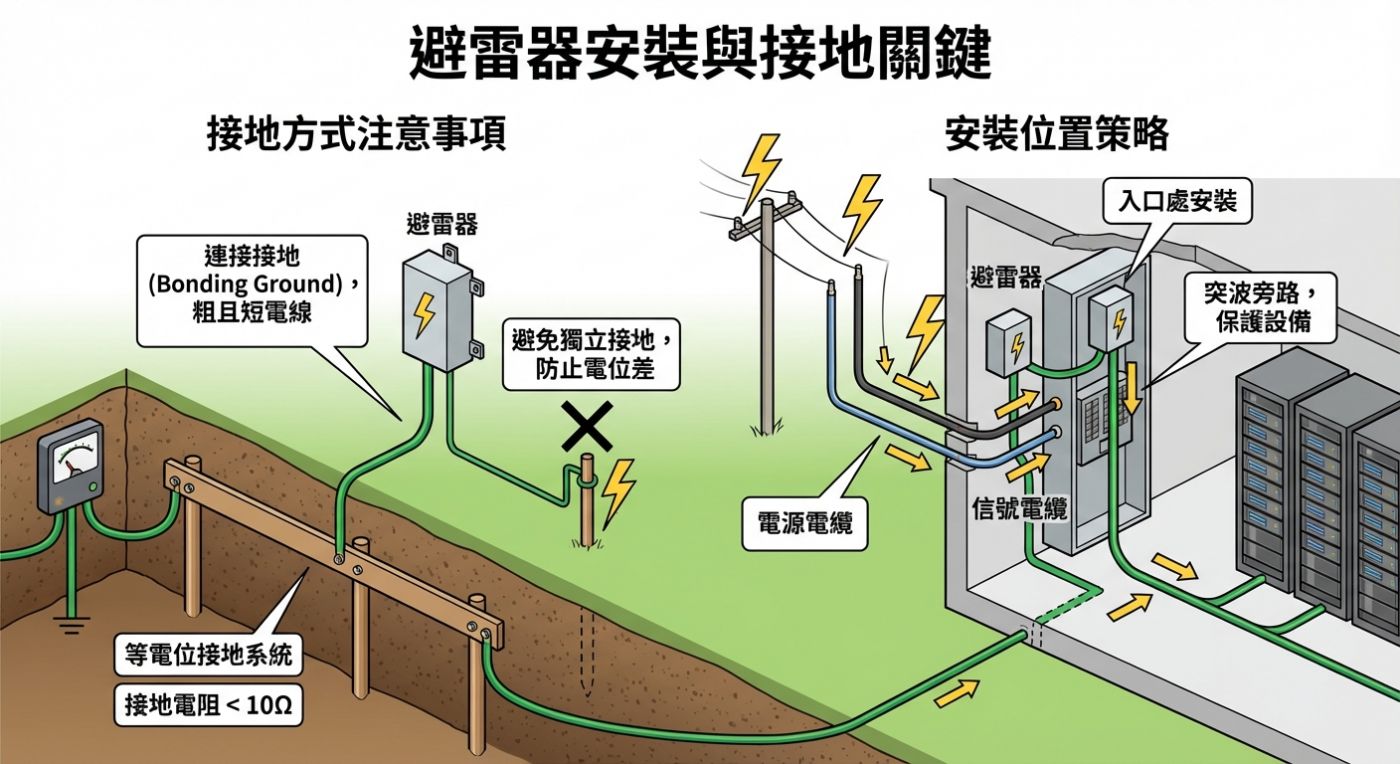

接地方式的注意事項

正確的接地是避雷器發揮作用的基石：

• 連接接地 (Bonding Ground)：務必在避雷器側進行連接接地。連接接地應使用粗且短的電線，以盡量減少接地線路的阻抗。
• 接地電阻要求：在台灣，建築物避雷系統的總接地電阻應在10歐姆 (Ω) 以下， 這比一般D種接地（100Ω以下）更為嚴格，以確保雷電流能迅速且安全地洩放至大地。
• 避免獨立接地：在台灣常見的獨立接地方式可能會造成電位差，導致設備損壞。應將所有接地系統連接在一起，以實現等電位，避免雷電流在不同接地系統間產生危險電位差。
• 避雷器側接地的重要性：將避雷器連接到受保護設備側的接地，可能會導致雷電流透過連接線路先流經設備再進入接地，增加設備受損風險。而將避雷器直接連接到獨立的接地系統或建築物的連接接地系統，可確保突波電流不流經被保護設備，維持設備與接地線的同電位性。

安裝位置的策略

避雷器應安裝在突波進入建築物或設備的「入口」處：

• 多路徑進入點均需安裝：如果信號電纜和電源電纜都從室外引入室內，則必須在兩條進入路徑上都安裝避雷器。
• 避免單一保護：僅在一條路徑上安裝避雷器是無效的，甚至可能產生反效果。例如，只保護電源線而未保護網路線，雷突波仍可能透過網路線進入設備。
• 確保突波旁路：正確安裝避雷器後，雷突波會被導引至避雷器，然後旁路（Bypass）被保護設備，直接流向大地，從而保護設備。

在雷擊頻繁的環境中，保護我們的電子設備免受突波損害是當務之急。深入了解雷電的形成機制、直擊雷與誘導雷的差異，以及正確選用和安裝避雷器，是確保設備安全運行的關鍵。選擇如MG 株式会社エムジー (MG Co., Ltd.) 這類專業廠商提供的可靠避雷器產品，並遵循嚴謹的安裝與接地規範，才能為您的設備提供最全面的防護，避免因雷擊造成的巨大損失，確保運作不中斷。
