智慧能源監控實績案例集｜第三篇（案例17～24）

背景與挑戰

大學實驗室或研究單位需針對特定設備進行用電量／功率測試，但預算有限、設備多樣且配電分散，使導入傳統電錶監控不切實際。校方常需手動抄錄數據並產出報告，增加行政負擔；在綠色校園與碳盤查需求上升下，如何以低預算、高效率完成能源數據收集與管理成為迫切課題。

解決方案架構

• 使用 CLSE 灰合式電流感測器，安裝無需斷電或拆線。
• 接入 R7E-CT4E 交流 4 點輸入模組，串聯至 DL8 數據收集器。
• 透過 Ethernet 上傳至 PC 後台，產出 CSV 檔案。
• 可搭配趨勢圖與數據顯示平台，作為視覺化監控畫面。

導入優勢與理由

• 成本低、安裝簡便，適合教育單位與小型實驗室。
• 支援多組負載分路，可比較不同設備耗能。
• CSV 資料便於 Excel 分析與報告製作，助益教學與研究。
• 有助爭取綠能補助並執行學校碳盤查作業。

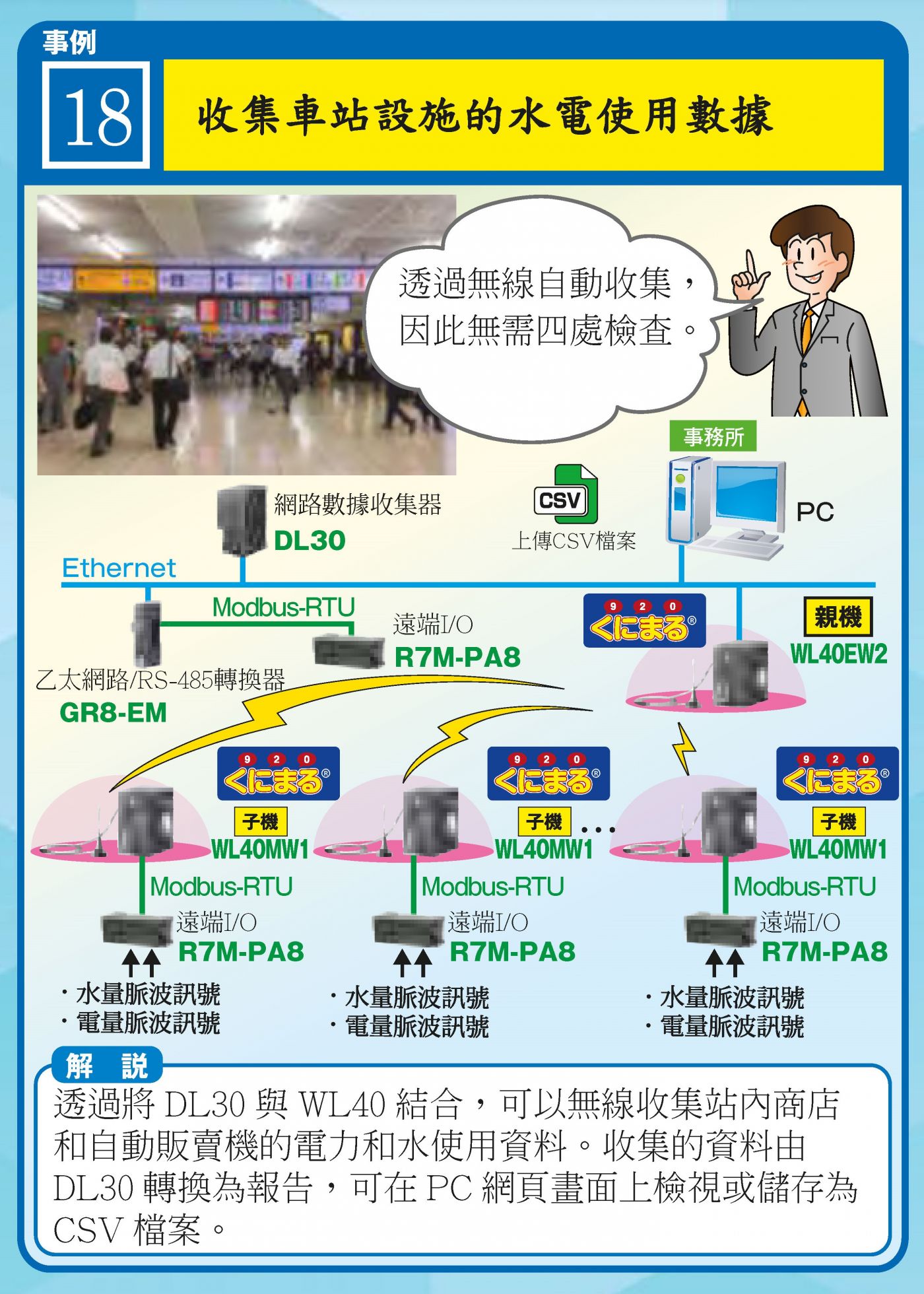

背景與挑戰

火車站、轉運站或地鐵站內含商店、自動販賣機、空調與照明等，需按區塊分攤水電。傳統人工抄表效率低且難及時發現異常。面對公共部門碳費與節能政策，站區需強化能源透明度與即時監測。

解決方案架構

• 以 WL40 無線主／子機搭配 R7M-PA8 脈波 I/O，擷取販賣機與店面水電資料。
• 透過 GR8-EM 將 Modbus-RTU 轉為乙太網。
• 由 DL30 收集並上傳至 PC 平台，輸出 CSV 報表。
• 提供網頁監控與自動報表功能，減少人力。

導入優勢與理由

• 建立區塊式水電資料平台，利於成本分攤與異常判斷。
• 無線部署適用空間受限或布線困難之站區。
• 統一報表格式，利於行政統計與公務資料上傳。
• 協助站區能源診斷與低碳交通場域轉型。

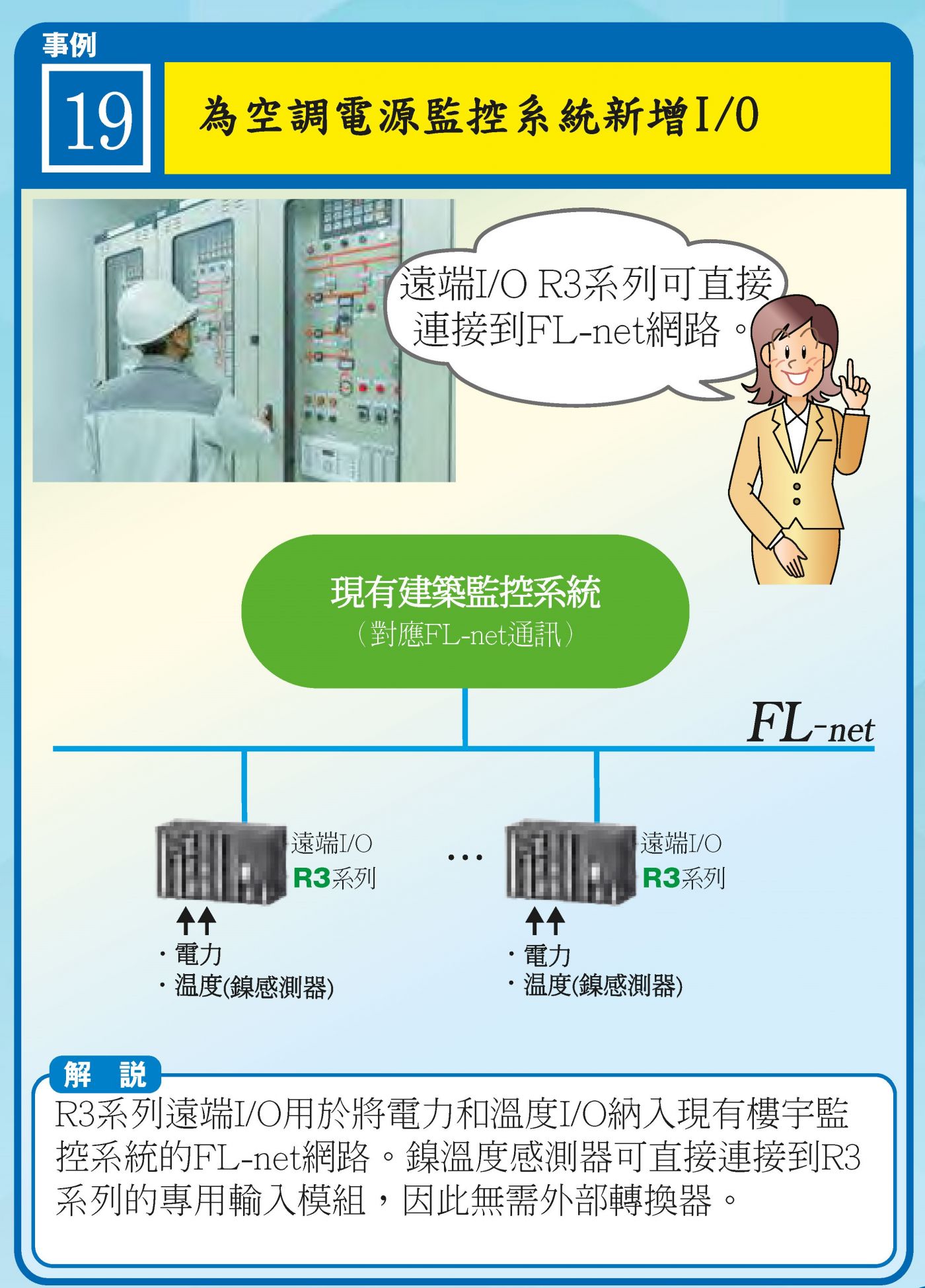

背景與挑戰

大型建築的中央空調需監控多點開關狀態、風扇功率與冷媒溫度，但常遇既有監控系統 I/O 不足。全面升級控制系統成本高且風險大，不利醫療與商辦不中斷運作；而建築碳排放占比高，空調能效是能管與碳盤查要點。

解決方案架構

• 使用 R3 系列遠端 I/O 採集電力與溫度訊號。
• 以 FL-net 直接對接原有建築監控系統（BMS/SCADA），無需額外轉換。
• 各樓層依需求擴充模組。
• 資料進入監控平台後提供趨勢分析與告警設定。

導入優勢與理由

• 保留原架構僅增設 I/O，擴充快速、風險低。
• 符合建築能管標準，利於通過 ISO 50001／節能評估。
• 鎖定高耗能環節進行診斷，提升冷凍主機 COP。
• 為碳盤查與碳費稽核提供具體用電依據。

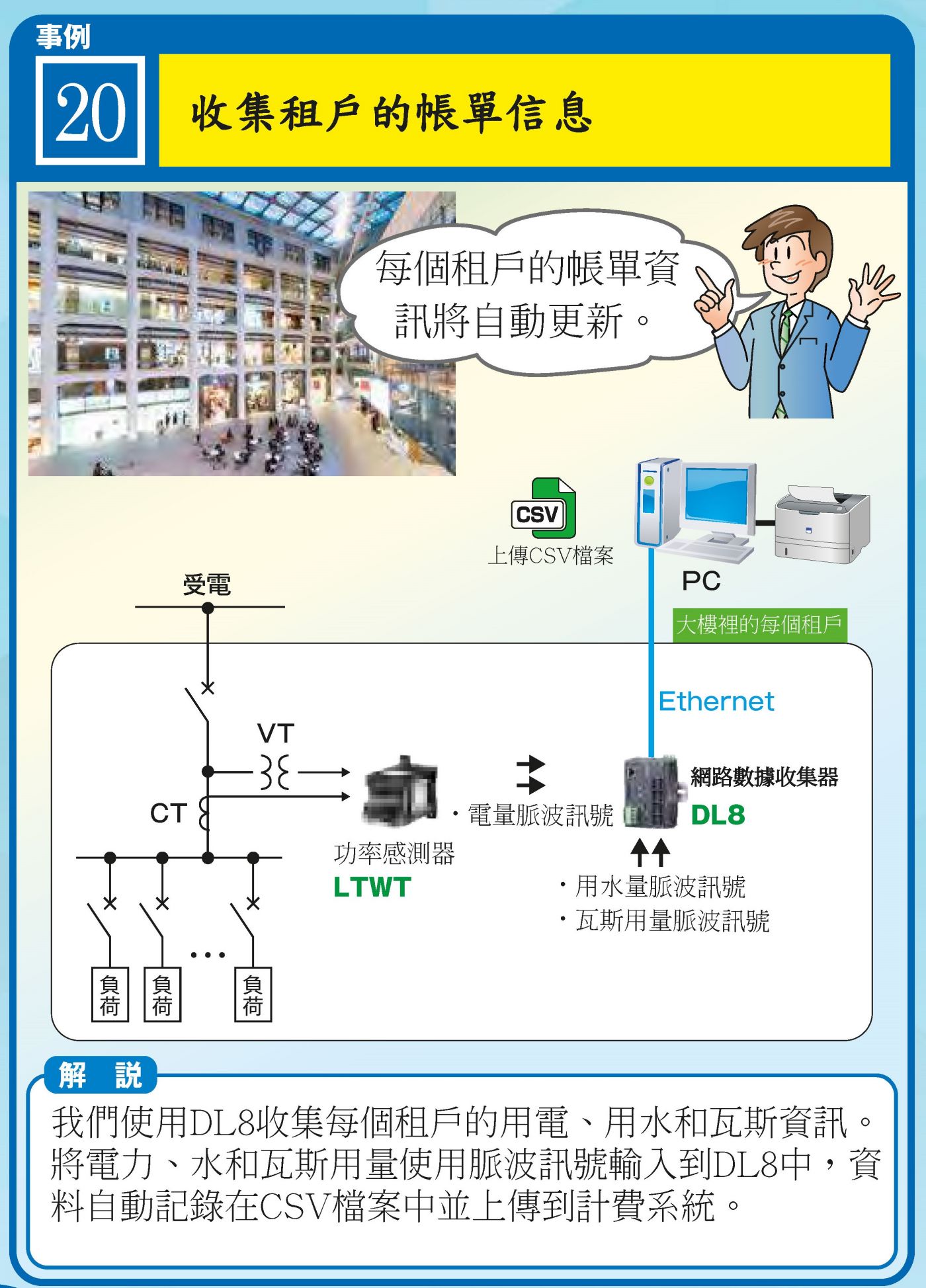

背景與挑戰

大型商場與綜合大樓需依各戶水電瓦斯用量分攤費用。人工抄表耗時且易出錯，也難精準呈現租戶的碳排來源。在碳稅與租戶透明帳單需求下，建物方亟需自動化用能監控系統。

解決方案架構

• 各戶安裝 LTWT 功率感測器與脈波計量。
• 資料集中至 DL8，傳送至 PC 平台生成 CSV。
• 每月自動產出各戶帳單，支援列印與雲端儲存。
• 可設定各戶預警門檻，主動通報異常。

導入優勢與理由

• 精準記錄耗能，提升帳單公信力與滿意度。
• 即時查詢與匯出，利於 ESG 揭露與碳足跡分攤。
• 減少人工抄表與爭議，降低管理成本。
• 提升建物智慧化，利於導入碳權抵換／永續契約。

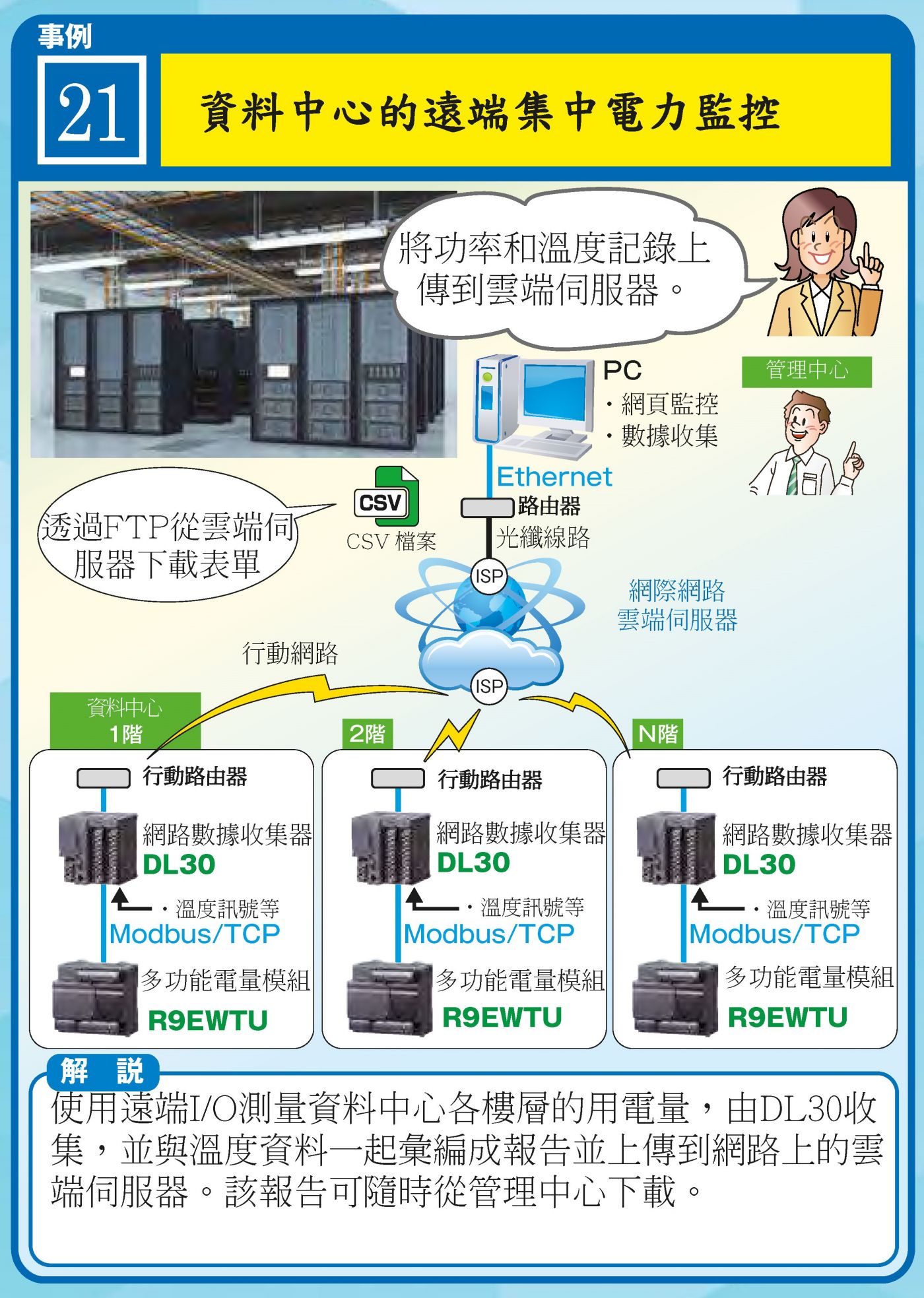

背景與挑戰

資料中心（Data Center）為雲端運算與 AI 的核心基礎設施，電力需求攀升且為重要溫室氣體來源。面對 CDP、RE100、ISO 50001 與 CBAM 等規範，需精準掌握樓層與機櫃用電並支援遠端多據點管理；傳統系統部署複雜且成本高，難以快速因應彈性租賃與跨地運維。

解決方案架構

• 各樓層裝設 R9EWTU 多功能電量模組，記錄機櫃／機房用電。
• 以 DL30 收集資料並使用 Modbus/TCP 傳輸。
• 透過行動路由器上傳雲端；管理中心以 FTP 下載報表。
• PC 後台可遠端監控、數據比對與視覺化分析。

導入優勢與理由

• 完整遠端監控，多樓層／多地點集中管理。
• 自動上傳雲端，便於碳盤查與營運 KPI 整合。
• 彈性架構適用雲端服務、金融資料中心與託管機房。
• 協助達成 RE100 目標並提升 LEED／BREEAM 評比。

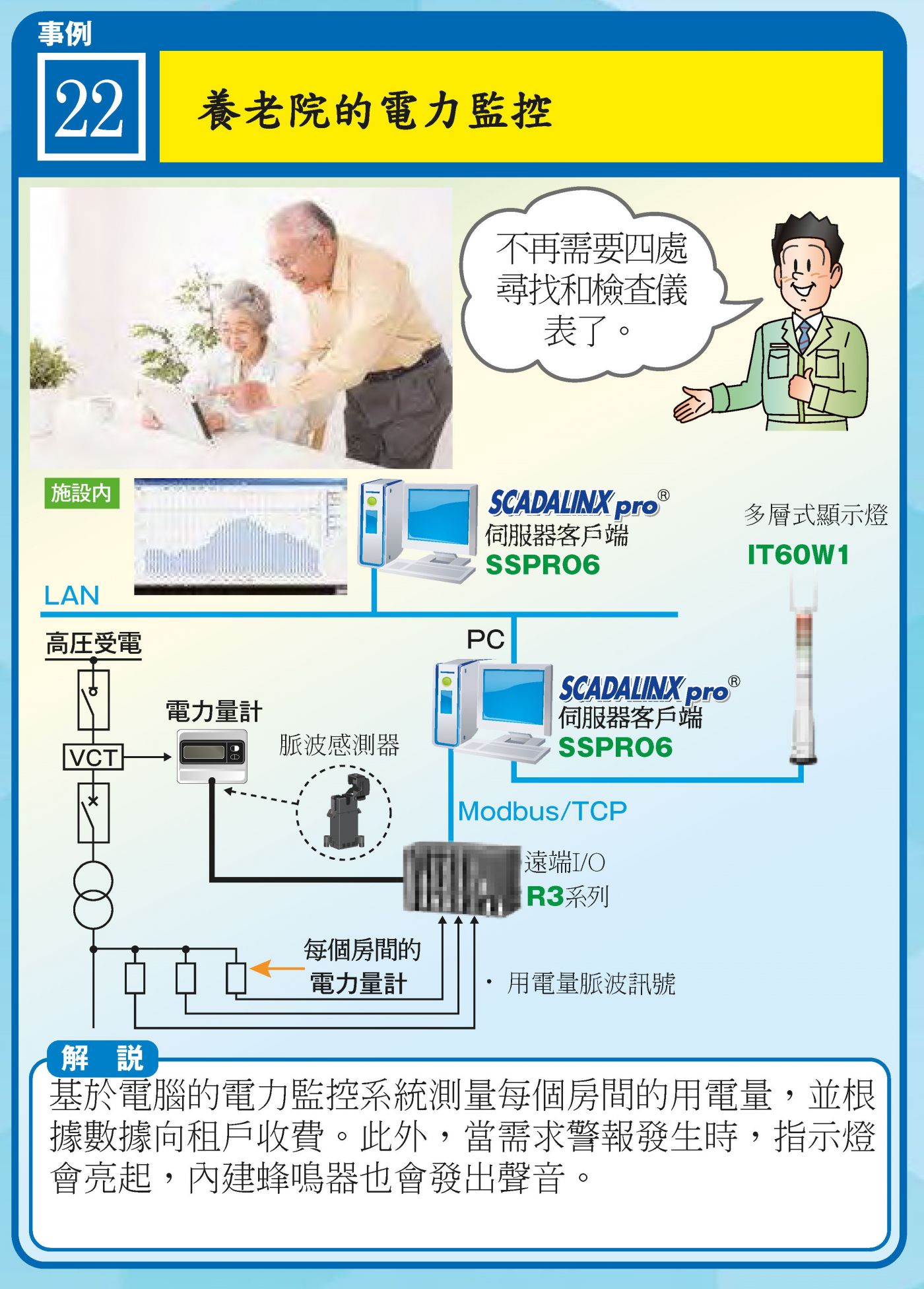

背景與挑戰

長照機構／養老院屬高敏感用電場所，空調、照明與緊急照護設備需 24/7 穩定運轉。人工巡檢易疏漏異常；隨銀髮產業成長，導入即時監控與租戶計費已成關鍵。

解決方案架構

• 每房配置專屬電力計，搭配脈波感測器記錄用量。
• 採 R3 系列 I/O 監控並以 Modbus/TCP 傳輸。
• 結合 SCADALINX® Pro 與 IT60W1 顯示器，提供趨勢圖與異常提醒。
• 需求警報觸發聲光提示，提醒管理人員即時處理。

導入優勢與理由

• 即時監控每戶用電量，支援收費管理與節能建議。
• 異常快速通知，有助保障長者安全。
• 數據可追溯與報表輸出，應對衛福部與 ESG 審查。
• 建立智慧照護形象，提升入住率與照護品質。

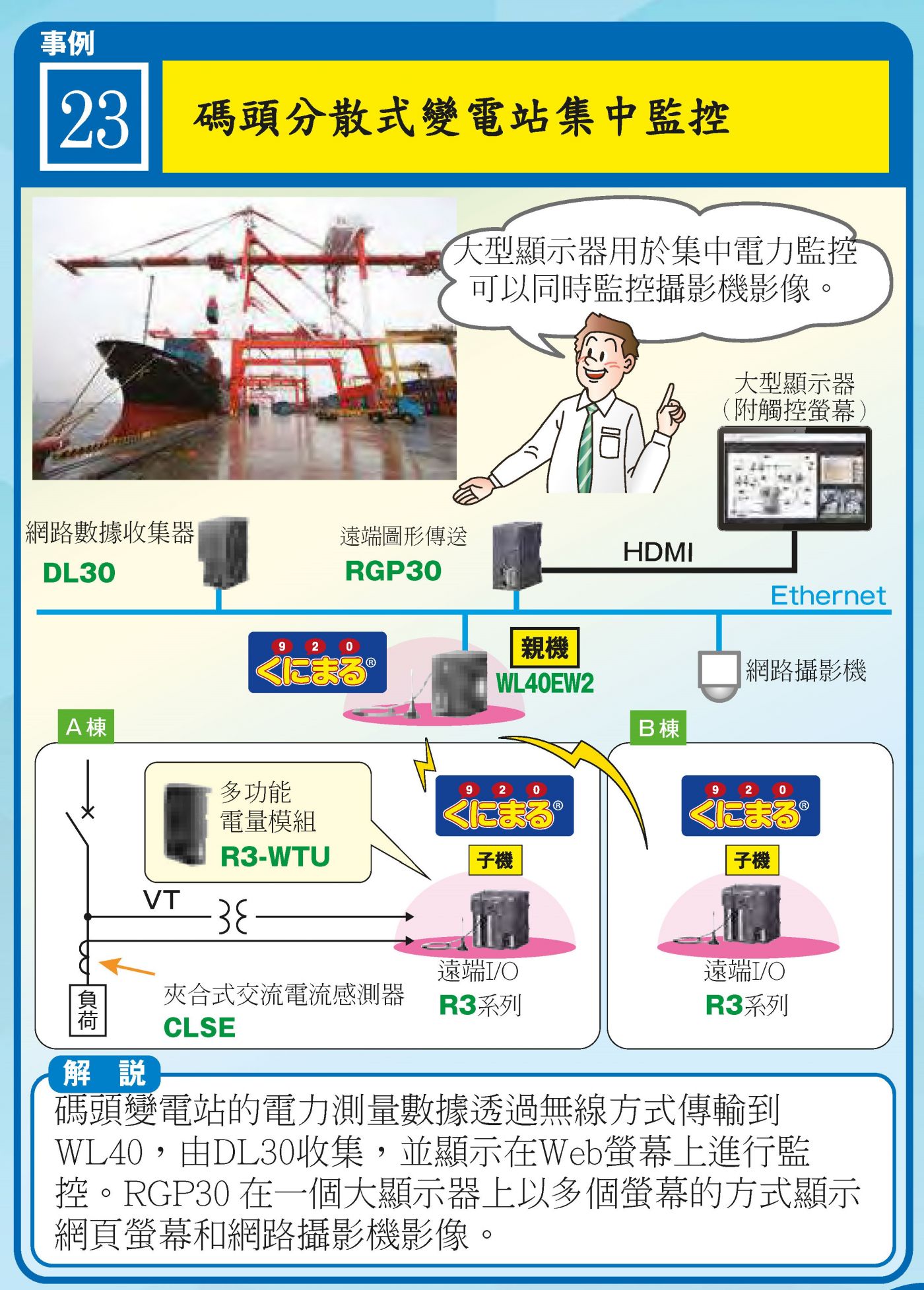

背景與挑戰

港口碼頭的電力設施分散於不同棧區與岸邊，包含卸貨起重機、冷鏈倉儲與岸電系統。傳統逐站抄表或高成本有線監控不利跨區整合。國際物流要求供應鏈碳排透明與岸電政策，港務機構需快速佈署集中能源監控以邁向智慧港口。

解決方案架構

• 各變電站裝設 WL40 無線電量模組與 R3-WTU 電量測量器。
• 資料由 DL30 集中，RGP30 進行即時視覺化。
• 大型顯示器可同時呈現監控畫面與監視影像。
• 支援 Web 平台遠端登入，便於異地管理與資料比對。

導入優勢與理由

• 整合不同棧區資料，達成全港即時電力可視化。
• 節省布線與巡檢成本，提升管理效率。
• 推進岸電政策與港區能源碳足跡揭露。
• 有助爭取智慧港灣補助與國際 ESG 認證。

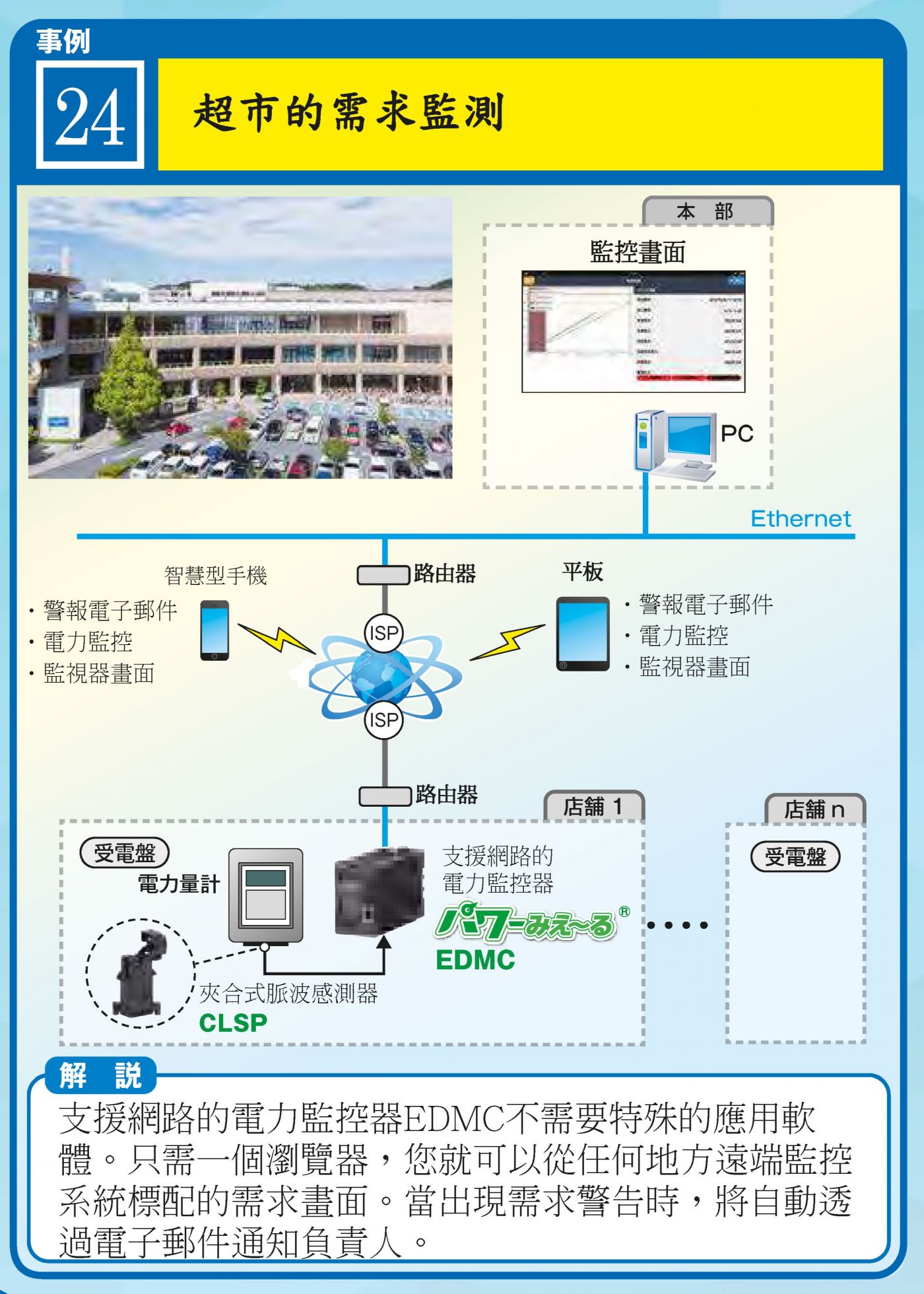

背景與挑戰

大型連鎖超市需即時掌握冷藏、照明與空調用電，但各分店空間與營運彈性大，難以佈建複雜 BEMS。面對碳稅，總部須集中監控全國分店用電、快速發現異常並即時通報，以符合法規並降低風險。

解決方案架構

• 分店端安裝 EDMC 電力監控器並接入脈波感測器。
• 資料透過 ISP 上傳總部伺服器，PC 後台顯示即時畫面。
• 警報事件同步 Email 通知設備負責人／營運主管。
• 手機／平板可同步監看，隨時掌握現況。

導入優勢與理由

• 成本低、部署快，適合多分店企業。
• 雲端遠端通訊支援行動裝置即時接收警報。
• 同時達成能源管理、需求控制與碳排監測。
• 強化碳盤查與 ESG 策略，提升企業形象。

第三篇案例集聚焦跨產業、跨場域的能源監控落地實務：從實驗室到資料中心、從長照機構到智慧港口，透過多功能電力監控、無線通訊、SCADA/EMS 整合與需求監測，企業可快速建立即時、可擴充且適合碳稽核的能源數據基礎，為邁向淨零碳排與智慧營運奠定根基。
